Модуль AN706

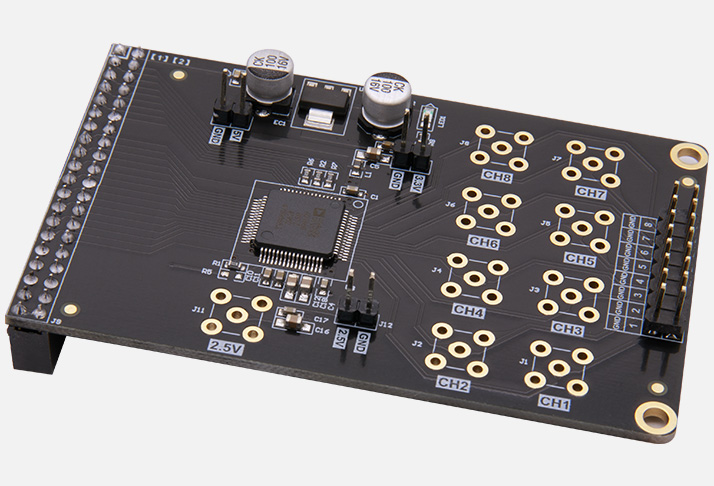

Модуль AN706 (производитель — Alinx) — это модуль аналого‑цифрового преобразования для интеграции с FPGA‑платами (например, AX7103 на базе Artix‑7). В основе — микросхема AD7606 от Analog Devices: она обеспечивает одновременную (true simultaneous sampling) оцифровку по 8 каналам с разрешением 16 бит и скоростью до 200 тыс. отсчётов в секунду (kSPS) на канал. Такая архитектура критична для задач, где важна синхронизация между каналами — например, при измерении трёхфазных сигналов, вибраций, многоканальных датчиков или акустических полей.

По сравнению с модулями, где каналы мультиплексируются, AN706 даёт истинно синхронную выборку: все 8 каналов фиксируются в один и тот же момент времени, что исключает фазовые ошибки между каналами. По сравнению с высокоскоростными АЦП‑модулями (вроде FL2514) AN706 ориентирован не на высокую частоту дискретизации, а на точность, разрядность и синхронность — это «измерительный» класс. По сравнению с автономными DAQ‑системами AN706 встраивается в FPGA‑платформу, позволяя реализовать пользовательскую обработку, фильтрацию, буферизацию и передачу данных без задержек на внешние шины.

Основное преимущество AN706 — надёжный многоканальный модуль с гарантированной синхронностью и хорошей точностью, готовый к интеграции в FPGA‑системы через простой 40‑pin интерфейс: можно сразу собирать данные с нескольких датчиков и обрабатывать их на FPGA с детерминированными задержками.

Основные преимущества
Истинная одновременная выборка. Все 8 каналов оцифровываются в один момент — это важно для векторных измерений, трёхфазных систем, вибрационного анализа и т. п.
Высокая точность и разрядность. 16 бит, типовая погрешность ≤ 0.5 LSB, низкий уровень шума — подходит для прецизионных измерений.
Гибкие входные диапазоны. Стандартно ±5 В, конфигурируется до ±10 В — удобно для разных типов датчиков и промышленных сигналов.
Простота интеграции. Интерфейс 40‑pin с шагом 2.54 мм позволяет подключать модуль к распространённым FPGA‑платам без переходников.
Промышленное исполнение. Температурный диапазон −40…+85 °C, 4‑слойная плата, раздельные слои питания и земли — стабильная работа в жёстких условиях.
Компактные габариты. 81×51 мм — удобно размещать в корпусах и стендах.
Зрелая поддержка под FPGA. Готовые примеры проектов, временные ограничения, рекомендации по трассировке и инициализации.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AN706
Тип устройства	8‑канальный АЦП‑модуль с одновременной выборкой
АЦП	AD7606 (Analog Devices)
Разрешение	16 бит
Частота дискретизации	до 200 kSPS (на канал, одновременная выборка)
Входной диапазон	±5 В (типовой), конфигурируется до ±10 В
Количество каналов	8
Аналоговые входы	8×SMA + 1×16‑pin разъём (шаг 2.54 мм)
Интерфейс к FPGA	40‑pin разъём (шаг 2.54 мм, «мама»)
Точность	≤ 0.5 LSB (типовая), низкий уровень шума и перекрёстных помех
Питание	Через 40‑pin (стандартные напряжения платы‑носителя)
Форм‑фактор	81×51 мм, 4‑слойная печатная плата
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Совместимые платформы	Платы с 40‑pin разъёмом, например, AX7103 (Artix‑7 XC7A100T) и аналогичные
Особенности	Одновременная выборка, защита входов, раздельные слои земли и питания, калиброванные характеристики

Области применения
Промышленная автоматизация и мониторинг. Сбор данных с датчиков температуры, давления, вибрации, тока, напряжения, тензодатчиков.
Энергетика и трёхфазные измерения. Синхронная оцифровка трёхфазных напряжений/токов, анализ гармоник, контроль качества электроэнергии.
Вибрационный и акустический анализ. Многоканальные измерения для спектрального анализа, модального анализа, балансировки.
Испытательные стенды и калибровка. Точный сбор данных для проверки датчиков, АЧХ, временных характеристик.
Системы управления и обратной связи. Высокоточные измерения для ПИД‑регуляторов, адаптивных алгоритмов, мониторинга состояния оборудования.
НИОКР и прототипирование. Проверка концепций многоканальной обработки, фильтрации, сжатия и передачи данных на FPGA.
Лабораторные работы и обучение. Изучение АЦП, синхронизации каналов, цифровой фильтрации, спектрального анализа и работы с датчиками.

Поддержка и интеграция
Модуль подключается к FPGA‑плате через 40‑pin разъём:
Vivado. Для проектирования логики, временных ограничений, конвейеров обработки, буферизации и передачи данных.
Временные ограничения (SDC). Готовые шаблоны для корректной синхронизации данных и управления сигналами чтения.
Референсные проекты. Примеры захвата 8 каналов, буферизации в BRAM/DDR, простой фильтрации, БПФ, передачи результатов на процессорную подсистему (если есть PS).
Средства отладки. Встроенный логический анализатор (ILA) в Vivado, контрольные точки, временные диаграммы, анализ джиттера и синхронизации.
Документация и BSP. Схемы, распиновки, рекомендации по согласованию линий, примеры инициализации и сценариев тестирования.
Для старта достаточно подключить модуль к совместимой плате, подать питание, открыть Vivado, загрузить референсный проект (захват 8 каналов, буферизация, вывод данных) и проверить базовые сценарии: инициализацию АЦП, проверку одновременной выборки, захват тестовых сигналов, оценку отношения сигнал/шум и спектральной чистоты.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль AN706;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновка 40‑pin, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для захвата 8 каналов, буферизации, простой ЦОС, работы с интерфейсом модуля).
FPGA‑плата (например, AX7103), кабели, блок питания, генератор тестовых сигналов, осциллограф, логический анализатор в комплект не входят.

Дополнительные аксессуары для полноценной работы
FPGA‑плата с 40‑pin интерфейсом. Например, AX7103 или аналогичная плата на Artix‑7 — для размещения модуля и реализации обработки данных.
Генератор тестовых сигналов. Для подачи калибровочных сигналов на входы и проверки характеристик АЦП.
Осциллограф и анализатор спектра. Для контроля аналоговых входов, проверки качества оцифровки, джиттера и спектрального состава.
Кабели и адаптеры SMA. Для подключения источников сигналов и согласования линий.
Хост‑ПК с Vivado. Для проектирования FPGA‑логики и отладки.
Измерительные приборы. Для проверки синхронизации каналов, триггерных сценариев и временных диаграмм.

Почему стоит использовать AN706 для прототипирования и промышленных задач
AN706 позволяет вынести критичные параметры АЦП (синхронность, точность, входные диапазоны, защиту входов) на отдельный модуль с гарантированными характеристиками, а всю обработку, фильтрацию и передачу данных реализовать на FPGA целевой платы. Для инженеров это удобный способ быстро получить многоканальный прецизионный сбор данных без проектирования собственной аналоговой платы. Для преподавателей и студентов модуль полезен для обучения работе с синхронными АЦП, многоканальными измерениями, цифровой фильтрацией и спектральным анализом.
