Модуль AN831
AN831 — модуль сбора и воспроизведения аудиосигнала на базе кодека WM8731 (Wolfson). Поддерживает микрофонный вход, линейный аудиовход и аудиовыход, работает в режимах I2S/PCM, поддерживает частоты дискретизации 8–96 кГц и разрядность до 24 бит. Компактный форм‑фактор (81×51 мм) и 40‑контактный разъём делают его удобным для интеграции с FPGA‑ и МК‑платами.
Наличие и сроки поставки уточняйте при оформлении заказа. Стоимость актуальна на момент запроса.
Модуль AN831
#PROP_TITLE#
—
#PROP_VALUE#
Модуль AN831 (производитель — Alinx) предназначен для задач аудиозахвата, воспроизведения и предварительной обработки звука в составе встраиваемых систем. Ключевой компонент — стереокодек WM8731: он реализует высококачественное АЦП/ЦАП‑преобразование с использованием сигма‑дельта архитектуры, цифровых интерполяционных и децимационных фильтров.
По сравнению с простыми микрофонными платами AN831 даёт полноценный стереоканал с гибким управлением параметрами через I2C и передачей данных по I2S либо PCM. По сравнению с более сложными аудиосистемами на базе отдельных АЦП/ЦАП и DSP модуль выигрывает за счёт компактности, готовой обвязки и простоты интеграции: на плате уже размещены кодек, цепи питания, согласования и защиты, а также стандартные аудиоразъёмы.
В отличие от универсальных МК‑модулей (FL1010V, FL2010, FH4020), AN831 не является вычислительным ядром — это периферийный модуль, который обычно подключают к FPGA (например, к платам AX301, AXVM2152, AXU2CGA) или к микроконтроллеру, где основная обработка (фильтрация, кодирование, буферизация) выполняется на стороне хоста.
Основное преимущество AN831 — готовность к быстрому прототипированию аудиофункций: достаточно подключить модуль к несущей плате, подать питание, инициализировать WM8731 по I2C, настроить режим I2S и начать обмен данными. Для образовательных целей модуль удобен для освоения интерфейсов I2C/I2S, работы с аудиоданными, реализации простых эффектов и записи/воспроизведения WAV‑файлов.
Основные преимущества
Качественный аудио тракт. Кодек WM8731 обеспечивает хорошее соотношение сигнал/шум и низкие искажения для задач захвата и воспроизведения речи и музыки.
Гибкие режимы работы. Поддержка I2S и PCM, частот дискретизации 8–96 кГц, разрядности 16–24 бит, возможность тонкой настройки через I2C.

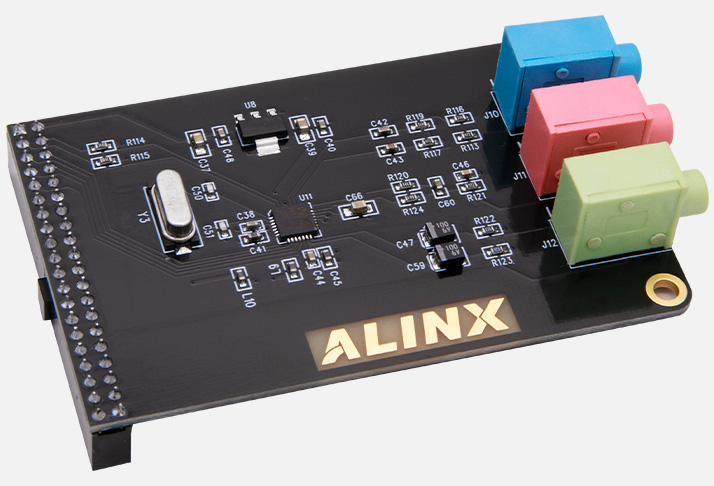

Готовая периферия «из коробки». Микрофонный вход (розовый), линейный вход (синий), выход на наушники (зелёный) — можно сразу тестировать аудиосигналы.
Компактность и простая интеграция. Форм‑фактор 81×51 мм и 40‑контактный разъём с шагом 2,54 мм позволяют легко подключать модуль к FPGA‑ и МК‑платформам.
Прозрачная конфигурация. Все параметры WM8731 задаются через 11 регистров по шине I2C — это удобно для отладки и обучения.
Совместимость с типовыми средами. Легко встраивается в проекты на FPGA (Vivado) и микроконтроллерах (Keil, CubeIDE и др.).
Промышленная надёжность. Рабочий диапазон температур −25…+85 °C, устойчивые разъёмы и обвязка.
Технические характеристики
Области применения
Аудиозахват и воспроизведение в FPGA‑системах. Запись голоса, воспроизведение WAV‑файлов, буферизация в SDRAM, передача по сети.
Образовательные проекты. Лабораторные по I2C‑конфигурации кодеков, I2S‑интерфейсу, обработке аудио, простым эффектам (эхо, задержка, микширование).
Системы голосовой связи и оповещения. Захват речи, предварительное усиление, передача на дальнейшую обработку или кодирование.
Тестовые стенды и измерительные системы. Генерация и анализ тестовых сигналов, проверка АЧХ, оценка качества тракта.
Мультимедийные узлы на МК/FPGA. Проигрыватели WAV, простые эквалайзеры, голосовые подсказки.
Прототипирование аудиопериферии. Быстрая проверка концепции перед проектированием собственной платы.
Поддержка и интеграция
Модуль интегрируется с типовыми платформами:
FPGA (Vivado). Реализуются контроллер I2C для настройки WM8731 и интерфейс I2S для приёма/передачи аудиоданных; часто используется совместно с SDRAM для буферизации.
Микроконтроллеры (Keil, CubeIDE, IAR). Программные или аппаратные I2C и I2S (либо эмуляция I2S через PWM/DMA), управление регистрами WM8731.
Инициализация. Через I2C записываются значения в 11 внутренних регистров WM8731; типовой сценарий — установка частоты дискретизации 48 кГц, 16‑битного формата, включение АЦП/ЦАП, настройка уровней усиления.
Форматы данных. Чаще всего используют 16 бит при 48 кГц; поддерживаются и другие комбинации в пределах спецификаций WM8731.
Средства отладки. Логический анализатор для контроля I2C и I2S, осциллограф для проверки аналоговых сигналов, аудиоинтерфейс для прослушивания результата.
Для старта достаточно подключить модуль к несущей плате (FPGA или МК), подать питание 3,3 В, инициализировать WM8731 через I2C, проверить передачу данных по I2S и протестировать запись/воспроизведение на примере WAV‑файла (16 бит, 48 кГц).
Комплект поставки (стандартный)
В стандартный комплект входят:
модуль AN831;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновка, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (I2C‑инициализация WM8731, I2S‑обмен, запись/воспроизведение WAV, примеры для FPGA и МК).
Кабели, разъёмы, несущая плата, блок питания, хост‑ПК с ПО, измерительные приборы (осциллограф, логический анализатор) в комплект не входят.
Дополнительные аксессуары для полноценной работы
Несущая плата (FPGA/МК). Для установки модуля и разводки интерфейсов.
Хост‑ПК с IDE. Для разработки и отладки проектов (Vivado, Vitis, Keil, CubeIDE).
Осциллограф и логический анализатор. Для контроля I2C/I2S и аналоговых сигналов.
Кабели и адаптеры. Для подключения питания, JTAG/SWD, аудиоустройств.
Источник питания. Если питание не подаётся с несущей платы.
Накопитель (SD‑карта). Для хранения и воспроизведения WAV‑файлов в учебных и тестовых сценариях.
Наушники/микрофон. Для проверки тракта записи/воспроизведения.
Почему стоит использовать AN831 для прототипирования и обучения
AN831 позволяет быстро добавить качественный аудиоинтерфейс в проект без необходимости проектировать аналоговую часть: все цепи согласования, фильтрации и защиты уже реализованы на плате. Для инженеров это экономия времени на интеграцию и возможность сосредоточиться на алгоритмах обработки. Для преподавателей и студентов модуль даёт понятный пример работы с I2C‑настройкой периферии и потоковым аудио по I2S, а также возможность реализовать простые проекты (диктофон, плеер, эхо‑эффект) на FPGA или МК.
По сравнению с простыми микрофонными платами AN831 даёт полноценный стереоканал с гибким управлением параметрами через I2C и передачей данных по I2S либо PCM. По сравнению с более сложными аудиосистемами на базе отдельных АЦП/ЦАП и DSP модуль выигрывает за счёт компактности, готовой обвязки и простоты интеграции: на плате уже размещены кодек, цепи питания, согласования и защиты, а также стандартные аудиоразъёмы.
В отличие от универсальных МК‑модулей (FL1010V, FL2010, FH4020), AN831 не является вычислительным ядром — это периферийный модуль, который обычно подключают к FPGA (например, к платам AX301, AXVM2152, AXU2CGA) или к микроконтроллеру, где основная обработка (фильтрация, кодирование, буферизация) выполняется на стороне хоста.
Основное преимущество AN831 — готовность к быстрому прототипированию аудиофункций: достаточно подключить модуль к несущей плате, подать питание, инициализировать WM8731 по I2C, настроить режим I2S и начать обмен данными. Для образовательных целей модуль удобен для освоения интерфейсов I2C/I2S, работы с аудиоданными, реализации простых эффектов и записи/воспроизведения WAV‑файлов.
Основные преимущества
Качественный аудио тракт. Кодек WM8731 обеспечивает хорошее соотношение сигнал/шум и низкие искажения для задач захвата и воспроизведения речи и музыки.
Гибкие режимы работы. Поддержка I2S и PCM, частот дискретизации 8–96 кГц, разрядности 16–24 бит, возможность тонкой настройки через I2C.
Готовая периферия «из коробки». Микрофонный вход (розовый), линейный вход (синий), выход на наушники (зелёный) — можно сразу тестировать аудиосигналы.
Компактность и простая интеграция. Форм‑фактор 81×51 мм и 40‑контактный разъём с шагом 2,54 мм позволяют легко подключать модуль к FPGA‑ и МК‑платформам.
Прозрачная конфигурация. Все параметры WM8731 задаются через 11 регистров по шине I2C — это удобно для отладки и обучения.
Совместимость с типовыми средами. Легко встраивается в проекты на FPGA (Vivado) и микроконтроллерах (Keil, CubeIDE и др.).
Промышленная надёжность. Рабочий диапазон температур −25…+85 °C, устойчивые разъёмы и обвязка.
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | Alinx |
| Модель | AN831 |
| Аудиокодек | WM8731 (Wolfson) |
| Тип преобразования | Стерео АЦП/ЦАП, сигма‑дельта, цифровые фильтры |
| Разрядность | До 24 бит |
| Частоты дискретизации | 8–96 кГц |
| Интерфейсы управления | I2C (настройка регистров WM8731) |
| Интерфейс передачи аудиоданных | I2S или PCM (настраивается) |
| Входы/выходы | Микрофонный вход, линейный вход, выход на наушники |
| Питание | 3,3 В DC (типовое) |
| Форм‑фактор | 81×51 мм |
| Разъём подключения | 40 контактов, шаг 2,54 мм, направление вниз |
| Температурный диапазон | −25…+85 °C |
| Особенности | Поддержка основного и подчиненного режимов, программируемые уровни усиления, Mute, фильтры, регуляторы громкости |
Области применения
Аудиозахват и воспроизведение в FPGA‑системах. Запись голоса, воспроизведение WAV‑файлов, буферизация в SDRAM, передача по сети.
Образовательные проекты. Лабораторные по I2C‑конфигурации кодеков, I2S‑интерфейсу, обработке аудио, простым эффектам (эхо, задержка, микширование).
Системы голосовой связи и оповещения. Захват речи, предварительное усиление, передача на дальнейшую обработку или кодирование.
Тестовые стенды и измерительные системы. Генерация и анализ тестовых сигналов, проверка АЧХ, оценка качества тракта.
Мультимедийные узлы на МК/FPGA. Проигрыватели WAV, простые эквалайзеры, голосовые подсказки.
Прототипирование аудиопериферии. Быстрая проверка концепции перед проектированием собственной платы.
Поддержка и интеграция
Модуль интегрируется с типовыми платформами:
FPGA (Vivado). Реализуются контроллер I2C для настройки WM8731 и интерфейс I2S для приёма/передачи аудиоданных; часто используется совместно с SDRAM для буферизации.
Микроконтроллеры (Keil, CubeIDE, IAR). Программные или аппаратные I2C и I2S (либо эмуляция I2S через PWM/DMA), управление регистрами WM8731.
Инициализация. Через I2C записываются значения в 11 внутренних регистров WM8731; типовой сценарий — установка частоты дискретизации 48 кГц, 16‑битного формата, включение АЦП/ЦАП, настройка уровней усиления.
Форматы данных. Чаще всего используют 16 бит при 48 кГц; поддерживаются и другие комбинации в пределах спецификаций WM8731.
Средства отладки. Логический анализатор для контроля I2C и I2S, осциллограф для проверки аналоговых сигналов, аудиоинтерфейс для прослушивания результата.
Для старта достаточно подключить модуль к несущей плате (FPGA или МК), подать питание 3,3 В, инициализировать WM8731 через I2C, проверить передачу данных по I2S и протестировать запись/воспроизведение на примере WAV‑файла (16 бит, 48 кГц).
Комплект поставки (стандартный)
В стандартный комплект входят:
модуль AN831;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновка, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (I2C‑инициализация WM8731, I2S‑обмен, запись/воспроизведение WAV, примеры для FPGA и МК).
Кабели, разъёмы, несущая плата, блок питания, хост‑ПК с ПО, измерительные приборы (осциллограф, логический анализатор) в комплект не входят.
Дополнительные аксессуары для полноценной работы
Несущая плата (FPGA/МК). Для установки модуля и разводки интерфейсов.
Хост‑ПК с IDE. Для разработки и отладки проектов (Vivado, Vitis, Keil, CubeIDE).
Осциллограф и логический анализатор. Для контроля I2C/I2S и аналоговых сигналов.
Кабели и адаптеры. Для подключения питания, JTAG/SWD, аудиоустройств.
Источник питания. Если питание не подаётся с несущей платы.
Накопитель (SD‑карта). Для хранения и воспроизведения WAV‑файлов в учебных и тестовых сценариях.
Наушники/микрофон. Для проверки тракта записи/воспроизведения.
Почему стоит использовать AN831 для прототипирования и обучения
AN831 позволяет быстро добавить качественный аудиоинтерфейс в проект без необходимости проектировать аналоговую часть: все цепи согласования, фильтрации и защиты уже реализованы на плате. Для инженеров это экономия времени на интеграцию и возможность сосредоточиться на алгоритмах обработки. Для преподавателей и студентов модуль даёт понятный пример работы с I2C‑настройкой периферии и потоковым аудио по I2S, а также возможность реализовать простые проекты (диктофон, плеер, эхо‑эффект) на FPGA или МК.
