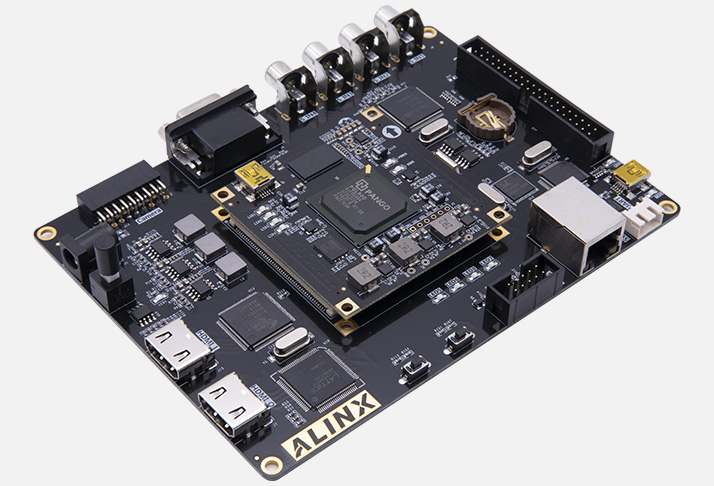

Отладочная плата AVP50G

Отладочная плата AVP50G построена на FPGA Xilinx Artix‑7 (XC7A50T): это сбалансированная по ресурсам и стоимости платформа для освоения проектирования цифровой логики, интерфейсов и простых конвейеров обработки. В отличие от гибридных SoC‑модулей (AC7021B, ACU2CG), AVP50G не содержит процессорной подсистемы ARM — это «чистая» FPGA‑плата, где вся логика реализуется в программируемой матрице.

По сравнению с более простыми платами (DE0‑Nano, DE10‑Lite) AVP50G даёт заметно больше ресурсов FPGA и более развитую периферию: есть высокоскоростные интерфейсы (HDMI/VGA), память DDR3, FMC LPC для расширения, а также набор дискретных устройств ввода‑вывода (кнопки, светодиоды, 7‑сегментный индикатор) для быстрой проверки проектов без внешней обвязки. По сравнению с высокопроизводительными платформами на UltraScale+ (ACU2CG) плата ориентирована на учебные и типовые инженерные задачи, где не требуются высокоскоростные трансиверы и сложная PS/PL‑архитектура.

В отличие от системных модулей (K100, P100, P200), AVP50G поставляется как законченная плата «всё в одном»: не нужна несущая плата (Carrier Board), достаточно подключить питание и ПК, чтобы начать разработку. Для образовательных целей AVP50G удобна тем, что позволяет последовательно пройти путь от мигания светодиодом до реализации интерфейсов (HDMI, VGA), работы с внешней памятью и подключения модулей через Pmod/FMC.

Основное преимущество AVP50G — готовая учебная и прототипирующая платформа с достаточным объёмом ресурсов FPGA, внешней памятью и набором периферии для типовых задач: не нужно проектировать базовую электронику и подбирать компоненты.

Основные преимущества
Сбалансированные ресурсы FPGA. XC7A50T (Artix‑7) даёт достаточно LUT/триггеров/BRAM/DSP для учебных и типовых инженерных проектов.
Готовая периферия «из коробки». HDMI, VGA, DDR3, дискретные IO (кнопки/светодиоды/индикатор) позволяют сразу проверять проекты без внешней обвязки.
Гибкие интерфейсы расширения. Pmod‑разёмы для быстрого подключения модулей (датчики, дисплеи, актуаторы) и FMC LPC для более серьёзных расширений.
Удобная отладка. USB‑UART для консоли, JTAG для программирования и отладки, логические сигналы доступны на разъёмах.
Доступность и зрелость экосистемы. Поддержка Vivado, готовые примеры проектов, референсные дизайны, учебные материалы по FPGA.
Компактность и автономность. Плата не требует Carrier Board: всё необходимое уже на плате, достаточно питания и ПК.
Оптимальная стоимость. Хороший баланс между ценой и функционалом для обучения и прототипирования.

Технические характеристики

Параметр	Значение
Производитель	Alinx / партнёрский вендор
Модель	AVP50G
FPGA	Xilinx Artix‑7 XC7A50T
Память	DDR3 128 МБ
Видеоинтерфейсы	HDMI, VGA
Дискретный ввод	8 кнопок
Дискретный вывод	8 светодиодов, 1×7‑сегментный индикатор
Интерфейсы расширения	Pmod (несколько портов), FMC LPC (VITA 57.1)
Связь с ПК	USB‑UART (консоль), JTAG (программирование/отладка)
Питание	Через USB или внешний адаптер (обычно 5–12 В, схема зависит от исполнения)
Форм‑фактор	Компактная отладочная плата (не SOM)
Температурный диапазон	0…+70 °C (коммерческое исполнение)
Совместимые инструменты	Vivado, iMPACT, Vitis (для софта при наличии софт‑процессора), учебные примеры
Особенности	AXI‑подобные и простые шины в пользовательских проектах, поддержка софт‑процессоров (MicroBlaze) при необходимости

Области применения
Обучение FPGA и цифровой логике. Базовые проекты (мигание, счётчики, конечные автоматы), работа с тактовыми доменами, синхронизация.
Разработка интерфейсов. HDMI/VGA, вывод графики и текста, простые видеоэффекты, работа с кадровой синхронизацией.
Работа с внешней памятью. Контроллер DDR3, буферизация кадров, хранение данных, конвейеры обработки.
Прототипирование модулей. Реализация UART, SPI, I2C, GPIO, простых протоколов и шин.
Подключение внешних устройств. Датчики, дисплеи, реле, энкодеры через Pmod; более серьёзные модули через FMC.
Софт‑процессоры и встроенные системы. При необходимости можно реализовать MicroBlaze и запускать простой код на FPGA.
Лабораторные работы и курсовые проекты. Проверка концепций, отладка временных диаграмм, анализ задержек и синхронизации.
Демонстрационные стенды и выставки. Наглядные проекты с видео, индикацией и интерактивностью.

Поддержка и интеграция
Плата полностью готова к работе без дополнительных плат:
Vivado. Для создания проекта, синтеза, трассировки, временных ограничений, генерации битового потока и программирования FPGA.
iMPACT / Hardware Manager. Для загрузки конфигурации через JTAG, проверки состояния, чтения/записи конфигурационной памяти.
USB‑UART. Для вывода отладочной информации, управления и взаимодействия с проектом.
Примеры и референсные дизайны. Готовые проекты для HDMI/VGA, DDR3, кнопок/светодиодов, Pmod, базовые контроллеры шин.
Средства отладки. Встроенный логический анализатор (ILA) в Vivado, контрольные точки, временные диаграммы, анализ тактовых доменов.
Документация и BSP. Схемы, распиновки, рекомендации по подключению, примеры инициализации периферии и базовых проектов.
Для старта достаточно подключить плату к ПК (USB), подать питание, открыть Vivado, загрузить референсный проект (например, мигание светодиодами, вывод тестового изображения на HDMI, чтение кнопок) и проверить работу.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AVP50G;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновка, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для HDMI/VGA, DDR3, кнопок/светодиодов, Pmod, базовые шины и контроллеры).
Кабели (USB, HDMI/VGA), блок питания, монитор, хост‑ПК с Vivado, осциллограф, логический анализатор, внешние Pmod‑модули в комплект не входят.

Дополнительные аксессуары для полноценной работы
Хост‑ПК с Vivado. Для разработки, моделирования и отладки проектов.
Кабели. USB для связи и питания, HDMI/VGA для видео, консольные кабели (если используется внешний UART).
Монитор. Для проверки видеовыхода (HDMI/VGA).
Блок питания. Если питание не берётся только от USB.
Pmod‑модули. Датчики, дисплеи, актуаторы для расширения функционала и учебных сценариев.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм и диагностики ошибок.
FMC‑модули (опционально). Для более серьёзных расширений (АЦП/ЦАП, трансиверы, сетевые интерфейсы).

Почему стоит использовать AVP50G для прототипирования и обучения
AVP50G позволяет быстро начать работу с FPGA без проектирования собственной платы: все критичные компоненты (FPGA, память, тактирование, питание, базовая периферия) уже на плате. Для инженеров это удобный инструмент для быстрой проверки концепций цифровой логики, интерфейсов, контроллеров памяти и конвейеров. Для преподавателей и студентов плата даёт понятный набор периферии (видео, кнопки, светодиоды, индикатор) и интерфейсов расширения (Pmod, FMC), чтобы последовательно осваивать проектирование от простых схем до сложных систем.
