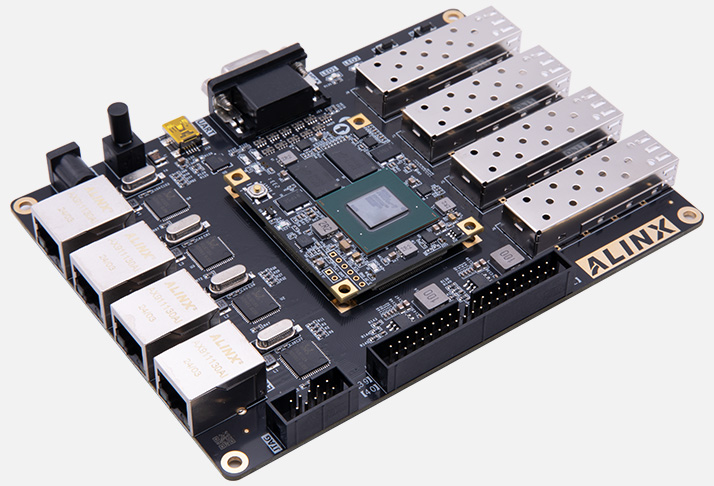

Отладочная плата AX7201

Отладочная плата AX7201 (производитель — Alinx) — это законченная платформа для разработки на базе ПЛИС Xilinx Kintex‑7 (XC7K260T). Плата сочетает достаточную вычислительную плотность для сложных алгоритмов ЦОС, развитую периферию и слот FMC LPC для подключения модулей АЦП/ЦАП и интерфейсных плат.

По сравнению с более простыми платами на Artix‑7 AX7201 даёт заметно больше DSP‑блоков и логических ячеек, а также поддержку более требовательных к ресурсам задач. По сравнению с топовыми решениями на Virtex‑7 или с платами с 10 GbE (вроде AXPGL50H) AX7201 ориентирована на задачи среднего уровня сложности с упором на баланс «цена — производительность» и удобство отладки. По сравнению с гибридными SoM‑модулями (вроде M2CG) AX7201 рассчитана на «чистую» FPGA‑обработку с детерминированными задержками без процессорной подсистемы.

Основное преимущество AX7201 — готовая отладочная платформа с полным набором интерфейсов и FMC, позволяющая быстро запускать проекты по ЦОС, SDR и измерительным системам без проектирования собственной платы.

Основные преимущества
Оптимальная вычислительная плотность. XC7K260T даёт ~260 000 логических ячеек и ~800 DSP‑блоков — достаточно для многоканальных фильтров, БПФ, демодуляции и других алгоритмов ЦОС.
Развитая память. 2 ГБ DDR3 позволяют буферизировать потоки данных, реализовывать очереди и кэширование.
Гибкое расширение через FMC. FMC LPC (VITA 57.1) позволяет подключать модули АЦП/ЦАП (AN9238, ADC‑FMC), интерфейсные платы и др.
Набор интерфейсов для стендов. Gigabit Ethernet, USB (отладка), HDMI (визуализация), GPIO, I2C, SPI, UART — можно сразу строить законченные макеты.
Промышленный температурный диапазон. −40…+85 °C — подходит для жёстких условий эксплуатации.
Компактные габариты и типовая конструкция. Удобно размещать в лабораторных стендах и корпусах.
Зрелая поддержка под Vivado. Готовые шаблоны временных ограничений (SDC), примеры инициализации памяти и работы с FMC.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AX7201
ПЛИС	Xilinx Kintex‑7 XC7K260T‑2FFG676C
Логические ячейки	~260 000
DSP‑блоки	~800
BRAM	~18 Mb
Память	2 GB DDR3 (16‑bit, 1600 MT/s)
Интерфейсы	Gigabit Ethernet, USB (для отладки/питания), HDMI, GPIO, I2C, SPI, UART
FMC	1×FMC LPC (VITA 57.1)
Тактирование	Кварцевый генератор + вход внешнего такта
Питание	12 В DC (через разъём), стабилизированные напряжения на плате
Форм‑фактор	Типовая плата под стандартные крепления, габариты ~150×105 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Совместимые модули	FMC‑модули: AN9238 (АЦП), FH9656 (ЦАП), ADC‑FMC, XTS‑FMC и др.
Особенности	Детерминированная обработка, параллелизм на уровне логики, поддержка FMC LPC и высокоскоростных интерфейсов, готовая к интеграции в стенды

Области применения
Цифровая обработка сигналов и ЦОС. Реализация фильтров, БПФ, корреляторов, демодуляторов, алгоритмов обнаружения и оценки параметров сигналов.
SDR и ВЧ‑системы. Приём и обработка сигналов с внешних АЦП‑модулей, формирование и передача сигналов через ЦАП‑модули, прототипирование трактов приёма/передачи.
Многоканальные измерительные системы. Синхронная оцифровка с модулей AN9238/ADC‑FMC, анализ трёхфазных сигналов, вибраций, тензометрии.
Автоматизация и управление. Высокоскоростные контроллеры, ПИД‑регуляторы, интерфейсы к датчикам и исполнительным устройствам с детерминированным откликом.
Видео и мультимедиа‑задачи. Обработка видеопотока, генерация тестовых изображений, вывод на HDMI, работа с внешними камерами.
Учебные и лабораторные работы. Изучение ПЛИС Kintex‑7, HDL‑языков, конвейеризации, работы с памятью, FMC и высокоскоростными интерфейсами.
Прототипирование промышленных устройств. Быстрая проверка концепций, отработка интерфейсов, верификация алгоритмов перед переходом к серийной разработке.

Поддержка и интеграция
Плата AX7201 рассчитана на разработку в Vivado:
Vivado Design Suite. Для проектирования логики, трассировки, временных ограничений, отладки и генерации bitstream.
Временные ограничения (SDC). Готовые шаблоны для DDR3, FMC LPC и синхронизации.
IP‑ядра и блоки. Поддержка готовых IP для Ethernet, памяти, HDMI, интерфейсов ввода‑вывода и т. п.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и пропускной способности.
Референсные проекты. Примеры инициализации DDR3, работы с FMC LPC, захвата/передачи данных, простых алгоритмов ЦОС, вывода на HDMI.
Документация и BSP. Схемы, распиновки, рекомендации по согласованию линий, примеры сценариев тестирования и инициализации.
Для старта достаточно подать питание 12 В, подключить ПК по USB/Ethernet, открыть Vivado, загрузить референсный проект (например, инициализация памяти + простой поток данных через FMC + вывод тестового изображения на HDMI) и проверить базовые сценарии.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AX7201;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновки интерфейсов, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для инициализации памяти, работы с FMC LPC, простых алгоритмов ЦОС и вывода на HDMI).
Блок питания, кабели, FMC‑модули (АЦП/ЦАП), осциллограф, генератор сигналов, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. Стабильный источник питания с запасом по току для платы и подключаемых модулей.
FMC‑модули. Например, AN9238 (АЦП), FH9656 (ЦАП), ADC‑FMC — для расширения функционала по приёму/передаче сигналов.
Генератор тестовых сигналов. Для проверки трактов приёма и передачи, калибровки и тестирования характеристик.
Осциллограф и анализатор спектра. Для контроля аналоговых и цифровых сигналов, проверки синхронизации и качества передачи данных.
Кабели и адаптеры. HDMI, Ethernet, USB, SMA и другие для подключения периферии и измерительных приборов.
Хост‑ПК с Vivado. Для проектирования, отладки и загрузки конфигурации в ПЛИС.
Измерительные приборы. Для проверки временных диаграмм, задержек, пропускной способности и стабильности работы.

Почему стоит использовать AX7201 для прототипирования и учебных задач
AX7201 позволяет вынести вычислительно сложные задачи (фильтрация, БПФ, демодуляция, синхронная оцифровка) на аппаратный уровень ПЛИС и получить детерминированные задержки и высокую пропускную способность. Для инженеров это способ быстро проверить алгоритмы и интерфейсы без разработки собственной платы. Для преподавателей и студентов AX7201 удобен для изучения ПЛИС на архитектуре Kintex‑7 и работы с памятью, FMC LPC и стандартными интерфейсами (Ethernet, HDMI).
