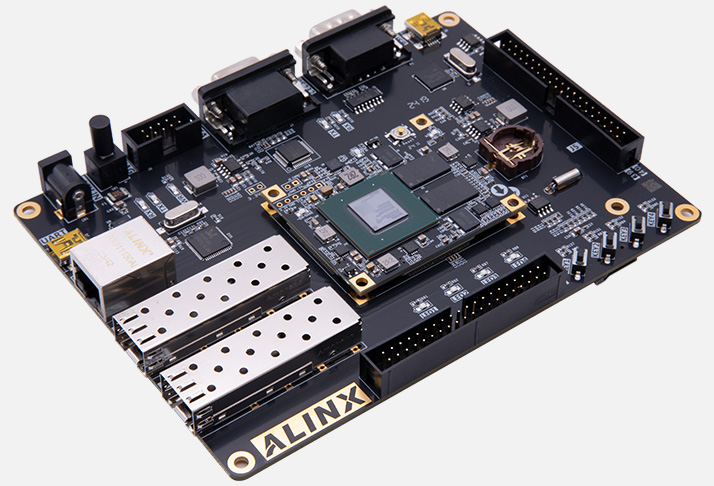

Отладочная плата AX7202

Отладочная плата AX7202 (производитель — Alinx) — это платформа среднего/высокого уровня на базе ПЛИС Xilinx Kintex‑7 (XC7K325T). По сравнению с AX7201 (на XC7K260T) AX7202 даёт больше логических ячеек и DSP‑блоков, а также увеличенный объём памяти и слот FMC HPC вместо LPC — это расширяет возможности по подключению высокоскоростных модулей и реализации более ресурсоёмких алгоритмов.

По сравнению с топовыми Virtex‑7‑решениями (P50/P50G) AX7202 предлагает хороший баланс производительности и стоимости для задач, где не требуется 10 GbE или экстремальная вычислительная плотность. По сравнению с гибридными SoM‑модулями (M2CG) плата ориентирована на «чистую» FPGA‑обработку с детерминированными задержками, а не на совместную работу ARM и FPGA.

Основное преимущество AX7202 — готовая отладочная платформа с повышенной ёмкостью ресурсов и более мощным FMC‑интерфейсом, позволяющая быстро запускать сложные проекты по ЦОС, SDR и измерительным системам без разработки собственной платы.

Основные преимущества
Повышенная вычислительная плотность. XC7K325T даёт ~325 000 логических ячеек и ~900 DSP‑блоков — оптимально для многоканальных фильтров, больших БПФ, демодуляции, корреляторов.
Развитая память. 4 ГБ DDR3 позволяют буферизировать большие потоки данных, реализовывать длинные очереди, кэширование и хранение эталонных сигналов.
Гибкое расширение через FMC HPC. FMC HPC (VITA 57.1) поддерживает высокоскоростные модули АЦП/ЦАП и интерфейсные платы с большей пропускной способностью по сравнению с LPC.
Набор интерфейсов для стендов. Gigabit Ethernet, USB (отладка), HDMI (визуализация), GPIO, I2C, SPI, UART — можно сразу строить законченные макеты и измерительные стенды.
Промышленный температурный диапазон. −40…+85 °C — подходит для жёстких условий эксплуатации.
Компактные габариты и типовая конструкция. Удобно размещать в лабораторных макетах, стендах и корпусах.
Зрелая поддержка под Vivado. Готовые шаблоны временных ограничений (SDC), примеры инициализации памяти, работы с FMC HPC и интерфейсами.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AX7202
ПЛИС	Xilinx Kintex‑7 XC7K325T‑2FFG900C
Логические ячейки	~325 000
DSP‑блоки	~900
BRAM	~20 Mb
Память	4 GB DDR3 (16‑bit, 1600 MT/s)
Интерфейсы	Gigabit Ethernet, USB (для отладки/питания), HDMI, GPIO, I2C, SPI, UART
FMC	1×FMC HPC (VITA 57.1)
Тактирование	Кварцевый генератор + вход внешнего такта
Питание	12 В DC (через разъём), стабилизированные напряжения на плате
Форм‑фактор	Типовая плата под стандартные крепления, габариты ~180×120 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Совместимые модули	FMC‑модули: AN9238 (АЦП), FH9656 (ЦАП), ADC‑FMC, XTS‑FMC и др.
Особенности	Детерминированная обработка, параллелизм на уровне логики, поддержка FMC HPC, готовая к интеграции в стенды

Области применения
Цифровая обработка сигналов и ЦОС. Многоканальные фильтры, большие БПФ, корреляторы, демодуляторы, алгоритмы обнаружения и оценки параметров сигналов.
SDR и ВЧ‑системы. Приём и обработка сигналов с внешних АЦП‑модулей, формирование и передача сигналов через ЦАП‑модули, прототипирование трактов приёма/передачи.
Многоканальные измерительные системы. Синхронная оцифровка с модулей AN9238/ADC‑FMC, анализ трёхфазных сигналов, вибраций, тензометрии, антенных решёток.
Автоматизация и управление. Высокоскоростные контроллеры, ПИД‑регуляторы, интерфейсы к датчикам и исполнительным устройствам с детерминированным откликом.
Видео и мультимедиа‑задачи. Обработка видеопотока, генерация тестовых изображений, вывод на HDMI, работа с внешними камерами и кодеками.
Учебные и лабораторные работы. Изучение ПЛИС Kintex‑7, HDL‑языков, конвейеризации, работы с памятью, FMC HPC и высокоскоростными интерфейсами.
Прототипирование промышленных устройств. Быстрая проверка концепций, отработка интерфейсов, верификация алгоритмов перед переходом к серийной разработке.

Поддержка и интеграция
Плата AX7202 рассчитана на разработку в Vivado:
Vivado Design Suite. Для проектирования логики, трассировки, временных ограничений, отладки и генерации bitstream.
Временные ограничения (SDC). Готовые шаблоны для DDR3, FMC HPC и синхронизации.
IP‑ядра и блоки. Поддержка готовых IP для Ethernet, памяти, HDMI, интерфейсов ввода‑вывода и т. п.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и пропускной способности.
Референсные проекты. Примеры инициализации DDR3, работы с FMC HPC, захвата/передачи данных, простых алгоритмов ЦОС, вывода на HDMI.
Документация и BSP. Схемы, распиновки, рекомендации по согласованию линий, примеры сценариев тестирования и инициализации.
Для старта достаточно подать питание 12 В, подключить ПК по USB/Ethernet, открыть Vivado, загрузить референсный проект (например, инициализация памяти + простой поток данных через FMC + вывод тестового изображения на HDMI) и проверить базовые сценарии.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AX7202;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновки интерфейсов, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для инициализации памяти, работы с FMC HPC, простых алгоритмов ЦОС и вывода на HDMI).
Блок питания, кабели, FMC‑модули (АЦП/ЦАП), осциллограф, генератор сигналов, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. Стабильный источник питания с запасом по току для платы и подключаемых модулей.
FMC‑модули. Например, AN9238 (АЦП), FH9656 (ЦАП), ADC‑FMC — для расширения функционала по приёму/передаче сигналов.
Генератор тестовых сигналов. Для проверки трактов приёма и передачи, калибровки и тестирования характеристик.
Осциллограф и анализатор спектра. Для контроля аналоговых и цифровых сигналов, проверки синхронизации и качества передачи данных.
Кабели и адаптеры. HDMI, Ethernet, USB, SMA и другие для подключения периферии и измерительных приборов.
Хост‑ПК с Vivado. Для проектирования, отладки и загрузки конфигурации в ПЛИС.
Измерительные приборы. Для проверки временных диаграмм, задержек, пропускной способности и стабильности работы.

Почему стоит использовать AX7202 для прототипирования и учебных задач
AX7202 позволяет вынести ресурсоёмкие вычислительные задачи (многоканальная фильтрация, большие БПФ, демодуляция, синхронная оцифровка) на аппаратный уровень ПЛИС и получить детерминированные задержки и высокую пропускную способность. По сравнению с AX7201 плата даёт больше ресурсов и более мощный FMC‑слот — это удобно, если проект требует большего числа каналов или более высокой скорости обмена с внешними модулями. Для инженеров это способ быстро проверить алгоритмы и интерфейсы без разработки собственной платы. Для преподавателей и студентов AX7202 удобен для изучения ПЛИС на архитектуре Kintex‑7 и работы с памятью, FMC HPC и стандартными интерфейсами (Ethernet, HDMI).
