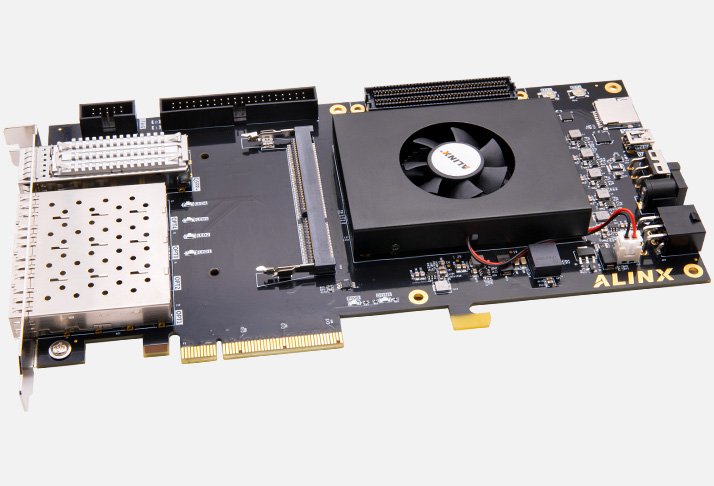

Отладочная плата AX7325B

AX7325B (производитель — Alinx) — это отладочная платформа на базе FPGA Xilinx Kintex‑7 XC7K325T, выполненная по 28‑нм техпроцессу. Плата ориентирована на задачи цифровой обработки сигналов, реализацию высокоскоростных интерфейсов, SDR‑систем и учебные проекты, где важен баланс между логическими ресурсами, DSP‑блоками и доступной периферией.

По сравнению с более простыми платами на Spartan‑6 или Cyclone V, AX7325B даёт заметно больше логических ячеек, DSP‑блоков и высокоскоростных трансиверов GTH — это позволяет реализовывать сложные конвейеры, фильтры, БПФ и аппаратные ускорители. По сравнению с «старшими» платами (вроде AXKU15‑D на Kintex‑15T) у AX7325B меньше ресурсов и нет поддержки DDR4, но при этом она заметно доступнее и проще в освоении, а для многих типовых задач её возможностей более чем достаточно.

Основное преимущество AX7325B — оптимальный баланс «ресурсы/периферия/стоимость» для прототипирования и обучения: на плате можно быстро отработать алгоритмы ЦОС, интерфейсы, конвейеры и типовые IP‑ядра без необходимости использовать максимально дорогие платформы. При этом AX7325B конструктивно и по интерфейсам очень близка к AV7K300, но может отличаться нюансами разводки, компоновки и набора готовых референсных дизайнов.

Основные преимущества
Сбалансированная FPGA‑производительность. Kintex‑7 XC7K325T обеспечивает достаточный объём логических ячеек, DSP и BRAM для сложных алгоритмов ЦОС и аппаратных ускорителей.
Удобная память. 2 ГБ DDR3 даёт хорошую пропускную способность и достаточный объём для буферизации потоков, хранения таблиц и промежуточных данных.
Развитая периферия. HDMI, USB, Ethernet, FMC LPC (VITA 57.1), SMA‑разъёмы и расширенный GPIO позволяют подключать внешние модули, тестировать интерфейсы и строить учебные стенды.
Расширение через FMC. Поддержка модулей расширения (АЦП, видео, промышленные интерфейсы) делает плату универсальной базой для прототипов.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка подходят для стендовых и жёстких условий эксплуатации.
Совместимость с экосистемой Xilinx. Поддержка Vivado, готовых IP‑ядер, референсных проектов и типовых сценариев ускоряет старт.
ATX‑форм‑фактор. Удобная компоновка и габариты позволяют размещать плату в корпусах и стендах, использовать стандартные крепления и блоки питания.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AX7325B
FPGA	Xilinx Kintex‑7 XC7K325T (28 нм)
Логические ячейки	Высокая плотность для уровня Kintex‑7 (XC7K325T)
DSP‑блоки	Большое количество для ресурсоёмкой ЦОС (БПФ, фильтры, корреляция, демодуляция)
BRAM	Достаточный объём для буферизации и хранения промежуточных данных
Память	2 ГБ DDR3 SDRAM
Накопитель	128 МБ QSPI Flash
Видео/мультимедиа	HDMI (вход/выход — уточнять по ревизии)
Интерфейсы ввода‑вывода	USB 2.0, Gigabit Ethernet, UART, JTAG, расширенный набор GPIO
Расширение	FMC LPC (VITA 57.1), SMA‑разъёмы для ВЧ‑сигналов
Питание	12 В DC (рекомендуется блок питания с запасом по току)
Форм‑фактор	ATX‑подобная компоновка, габариты ~244×200 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	«Чистая» FPGA (без ARM), DDR3, FMC LPC, промышленное исполнение, поддержка высокоскоростных интерфейсов и модулей расширения

Области применения
Цифровая обработка сигналов. Реализация фильтров, БПФ, корреляторов, демодуляторов, аппаратных конвейеров и ускорителей для задач с жёсткими временными требованиями.
SDR и радиоизмерительные системы. Подключение RF‑модулей через FMC и SMA, реализация трансиверов, спектрального анализа и многоканальных приёмников.
Прототипирование интерфейсов. Отработка высокоскоростных протоколов, AXI‑шин, FIFO, конвейеров, временных диаграмм и типовых IP‑ядер.
Учебные и исследовательские проекты. Изучение архитектуры Kintex, конвейеров, AXI, цифровой обработки сигналов и типовых сценариев отладки.
Измерительные и тестовые стенды. Синхронный захват данных, временная привязка, буферизация потоков, передача по сети и визуализация.
Промышленные контроллеры и автоматизация. Высокоскоростные контуры управления, детерминированная обработка данных, интеграция с дискретными устройствами.
Разработка и отладка IP‑ядер. Создание собственных ядер для ЦОС, интерфейсов, памяти, конвейеров и их валидация на реальной плате.

Поддержка и интеграция
Плата AX7325B рассчитана на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для памяти, AXI, FMC, SMA и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR3, AXI, FIFO, конвейеров, FFT, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR3, QSPI, работы с FMC LPC, HDMI, Ethernet; сценарии потоковой обработки и передачи данных по AXI.
Документация. Схемы платы, распиновка FMC LPC и SMA, рекомендации по проектированию модулей расширения, примеры сценариев тестирования и инициализации, BSP для загрузки образов.
Для старта рекомендуется подключить плату к ПК через JTAG и USB, загрузить референсный проект для проверки базовых интерфейсов (DDR3, Ethernet, HDMI), затем отработать типовые сценарии обработки потоков и взаимодействия с модулями расширения через FMC.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AX7325B;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема платы, распиновка FMC LPC/SMA, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Блок питания 12 В, кабели (HDMI, USB, Ethernet), осциллограф, логический анализатор, ПК с Vivado, модули расширения (FMC/SMA) в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. С запасом по току (рекомендуется 5–7 А и выше при активной нагрузке FPGA и периферии).
Кабели. HDMI, USB, Ethernet для подключения монитора, ПК и сети.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, анализа качества DDR3, FMC и высокоскоростных линий.
Хост‑ПК с Vivado. Для проектирования, отладки и загрузки конфигурации FPGA.
Модули расширения FMC. Например, АЦП, видео, сетевые, промышленные интерфейсы (CAN/RS485), чтобы раскрыть потенциал FMC LPC.
RF‑модули и переходники SMA. Для построения SDR‑стендов, радиоизмерений и ВЧ‑прототипов.

Почему стоит использовать AX7325B для FPGA‑задач
AX7325B оптимален, когда нужен практичный баланс между ресурсами, периферией и стоимостью: плата даёт достаточную производительность для ЦОС, SDR и прототипирования, а также удобную базу для обучения и отладки IP‑ядер. Для студентов и преподавателей это хорошая платформа для освоения архитектуры Kintex и конвейеров. Для инженеров — удобное решение для стендов, прототипов и промышленных задач, где не требуется максимальная ёмкость FPGA, но важна стабильность, расширяемость и промышленное исполнение.
