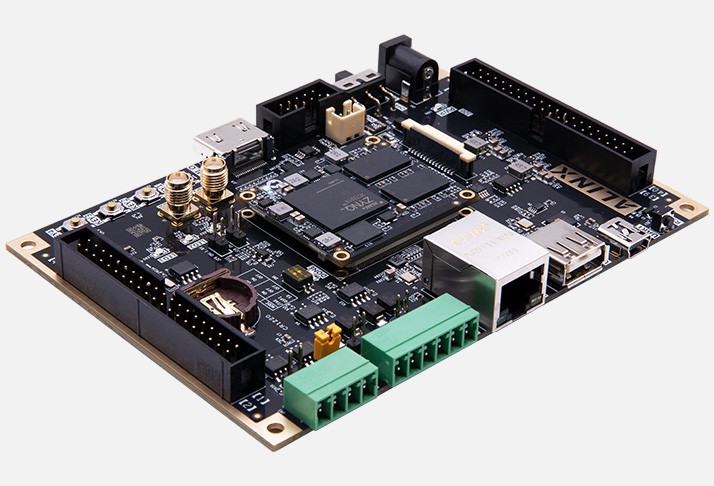

Отладочная плата AX7Z010B

Отладочная плата AX7Z010B (производитель — Alinx) построена на SoC Xilinx Zynq‑7000 XC7Z010: в едином кристалле объединены процессорная подсистема (2×ARM Cortex‑A9) и FPGA‑логика уровня Artix‑7. Это позволяет разделять задачи: на ARM запускать ОС, сетевой стек, интерфейс пользователя, а на FPGA реализовывать высокоскоростные интерфейсы, конвейеры обработки, аппаратные ускорители и детерминированные контроллеры.

По сравнению с «чистыми» FPGA‑платами (AVP50G, AXK100) AX7Z010B даёт полноценную процессорную подсистему, развитые интерфейсы и возможность работы под Linux. По сравнению с более ресурсоёмкой гибридной платой AX7020 (на XC7Z020) модель AX7Z010B предлагает чуть меньше ресурсов FPGA и памяти, но остаётся сбалансированным решением для учебных и инженерных прототипов среднего уровня. По сравнению с учебными платами начального уровня (DE0‑Nano, DE10‑Lite) она даёт реальную PS/PL‑архитектуру, AXI‑обмен и зрелый инструментарий. По сравнению с промышленными SoM‑решениями (ACU2CG‑I на UltraScale+) AX7Z010B ориентирована на прототипирование и обучение с упором на доступность и простоту старта.

В отличие от системных модулей (K100, P200), AX7Z010B поставляется как законченная плата «всё в одном»: не нужна несущая плата (Carrier Board), достаточно подключить питание и ПК, чтобы начать разработку. Для образовательных целей AX7Z010B удобна тем, что позволяет последовательно осваивать загрузку Linux, драйверы, AXI‑интерконнект, совместную работу ARM и FPGA и прототипирование гибридных систем.

Основное преимущество AX7Z010B — доступная гибридная платформа с полноценной PS/PL‑архитектурой и развитой периферией для обучения и прототипов, где не требуется максимальная ёмкость FPGA.

Основные преимущества
Гибридная архитектура ARM + FPGA. Два ядра Cortex‑A9 для ОС/приложений и FPGA для аппаратной обработки, детерминизма и ускорения вычислений.
Сбалансированные ресурсы FPGA. Достаточный объём LUT, триггеров, BRAM и DSP‑блоков для фильтров, БПФ, буферов кадров, аппаратных конвейеров среднего масштаба.
Развитая периферия. Gigabit Ethernet, HDMI, DDR3 1 ГБ, дискретные IO (кнопки, светодиоды, индикатор) — можно сразу проверять реальные сценарии.
Гибкие интерфейсы расширения. Pmod для быстрых модулей и FMC LPC для серьёзных расширений (АЦП/ЦАП, сетевые модули, трансиверы).
Зрелый инструментарий. Поддержка Vivado (FPGA), Vitis/SDK (ARM), PetaLinux (Linux), готовых референсных проектов и примеров.
Компактность и автономность. Плата не требует дополнительных плат: все критичные компоненты уже на борту.
AXI‑интерконнект «из коробки». Простой обмен данными между процессорной и программируемой частями с низкой задержкой.

Технические характеристики

Параметр	Значение
Производитель	Alinx / партнёрский вендор
Модель	AX7Z010B
SoC FPGA	Xilinx Zynq‑7000 XC7Z010‑CLG484 (2×Cortex‑A9 + FPGA Artix‑7‑класса)
Процессорная подсистема	2×ARM Cortex‑A9, до ~667 МГц, кэш, MMU, поддержка Linux
FPGA‑часть	Архитектура Artix‑7: LUT, триггеры, BRAM, DSP‑блоки для аппаратных ускорителей
Память	DDR3 1 ГБ
Интерфейсы	Gigabit Ethernet, HDMI, USB‑UART (консоль), JTAG (отладка)
Дискретный ввод	8 кнопок
Дискретный вывод	8 светодиодов, 1×7‑сегментный индикатор
Интерфейсы расширения	Pmod (несколько портов), FMC LPC (VITA 57.1)
Питание	Через USB или внешний адаптер (обычно 5–12 В)
Форм‑фактор	Компактная отладочная плата (не SOM)
Температурный диапазон	0…+70 °C (коммерческое исполнение)
Совместимые инструменты	Vivado, Vitis/SDK, PetaLinux, iMPACT, Hardware Manager
Особенности	AXI‑мост между PS и PL, загрузка с QSPI/SD/USB, поддержка Bare‑Metal и Linux, JTAG‑отладка PS и PL

Области применения
Обучение PS/PL‑архитектуре и Zynq‑7000. Загрузка Linux, драйверы, AXI‑обмен, совместная работа ARM и FPGA на доступном уровне.
Цифровая обработка сигналов и ЦОС. Аппаратные фильтры, БПФ, корреляция, конвейеры с передачей результатов на ARM.
Сетевые узлы и шлюзы. Сетевой стек на ARM, аппаратная обработка пакетов или маркировка трафика в FPGA.
Аппаратные ускорители. Линейная алгебра, кодирование/декодирование, криптография, сжатие — вычисления в FPGA с управлением из ARM.
Детерминированное управление и РВ‑задачи. Жёсткие временные требования на FPGA, синхронизация, генерация сигналов, обработка датчиков.
Прототипирование и отладка гибридных систем. Проверка концепций, интеграция с FMC‑модулями (АЦП/ЦАП, сетевые карты).
Встраиваемые системы с гибкой архитектурой. Системы сбора данных, анализа потоков, управления, где важны и ОС, и аппаратная логика.
Лабораторные работы и курсовые проекты. От простых миганий до гибридных проектов с видео и сетью.

Поддержка и интеграция
Плата полностью готова к работе без дополнительных плат:
Vivado. Для проектирования логики FPGA (PL), настройки IP‑ядер, трассировки, временных диаграмм, работы с FMC LPC и высокоскоростными сигналами.
Vitis/SDK. Для разработки ПО для ARM (PS), драйверов, встраиваемых приложений, отладки по JTAG.
PetaLinux. Для сборки и загрузки Linux на ARM, настройки устройств и драйверов.
AXI‑интерфейсы и мосты. Для обмена данными между PS и PL с минимальной задержкой и высокой пропускной способностью.
IP‑ядра и референсные дизайны. Готовые блоки для Ethernet, USB, HDMI, тактирования, FMC‑контроллеров.
Средства отладки. JTAG (для PS и PL), встроенный логический анализатор (ILA) в Vivado, контрольные точки, временные диаграммы.
Документация и BSP. Схемы, распиновки, рекомендации по подключению, примеры загрузки ОС, инициализации периферии и базовых проектов.
Для старта достаточно подключить плату к ПК (USB), подать питание, открыть Vivado и Vitis, загрузить референсный образ PetaLinux или Bare‑Metal проект и проверить базовые сценарии: инициализацию интерфейсов, обмен данными по Ethernet/USB, простую обработку в FPGA и передачу результатов на ARM, вывод тестового изображения на HDMI.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AX7Z010B;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновка, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для FPGA, Vitis‑приложения для ARM, скрипты инициализации, примеры обмена по Ethernet/USB/HDMI, взаимодействия PS–PL, работы с Pmod и FMC).
Кабели (USB, HDMI), блок питания, монитор, хост‑ПК с Vivado/Vitis, осциллограф, логический анализатор, внешние Pmod‑ и FMC‑модули в комплект не входят.

Дополнительные аксессуары для полноценной работы
Хост‑ПК с Vivado и Vitis. Для разработки, моделирования и отладки проектов на Zynq‑7000.
Кабели. USB для связи и питания, HDMI для видео, консольные кабели (если используется внешний UART).
Монитор. Для проверки видеовыхода (HDMI).
Блок питания. Если питание не берётся только от USB.
Pmod‑модули. Датчики, дисплеи, актуаторы для расширения функционала и учебных сценариев.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм и диагностики ошибок.
FMC‑модули (опционально). Для более серьёзных расширений (АЦП/ЦАП, трансиверы, сетевые интерфейсы).

 Почему стоит использовать AX7Z010B для прототипирования и обучения
AX7Z010B позволяет быстро начать работу с гибридной архитектурой без проектирования собственной платы: все критичные компоненты (SoC, память, тактирование, питание, базовая периферия) уже на плате. Для инженеров это удобный инструмент для проверки концепций гибридных систем (ARM + FPGA) с упором на простоту и доступность. Для преподавателей и студентов плата даёт понятный путь от загрузки Linux до совместной работы процессорной и программируемой частей, включая AXI‑обмен, видео и сеть.
