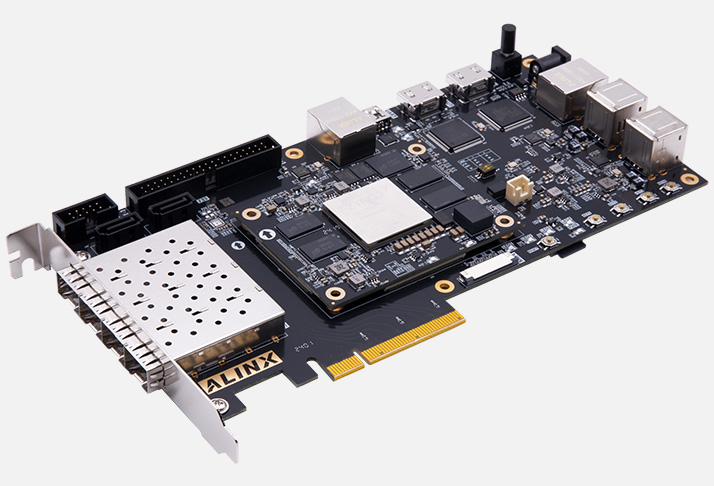

Отладочная плата AX7Z035B

Отладочная плата AX7Z035B (производитель — Alinx) — это гибридная платформа на базе системы на кристалле Xilinx Zynq‑7035: в одном чипе объединены двухъядерный процессор ARM Cortex‑A9 (процессорная подсистема PS) и программируемая логика FPGA (Artix‑7, подсистема PL). Такой подход позволяет реализовывать сложные системы, где часть задач решается на ARM (ОС, драйверы, протоколы, интерфейс пользователя), а критичные по задержкам и параллелизму операции — на FPGA (ЦОС, высокоскоростные интерфейсы, синхронная обработка).

По сравнению с «чистыми» FPGA‑платами (AX7015B, AX7201 и т. п.) AX7Z035B даёт полноценную процессорную среду и возможность запускать Linux/RTOS, организовывать сетевые сервисы и графический интерфейс. По сравнению с более мощными Zynq‑UltraScale+‑решениями (вроде M2CG) AX7Z035B ориентирована на средний уровень производительности с упором на доступность и простоту освоения. По сравнению с Virtex‑7‑платформами AX7Z035B не предназначена для экстремальной вычислительной плотности, но выигрывает за счёт гибкой связки ARM+FPGA и развитой периферии.

Основное преимущество AX7Z035B — готовая платформа для разработки гибридных систем, позволяющая быстро переходить от прототипов к законченным стендам без проектирования собственной платы.

Основные преимущества
Гибридная архитектура ARM+FPGA. Двухъядерный Cortex‑A9 и FPGA Artix‑7 дают возможность распределять задачи между процессором и логикой, сохраняя детерминизм на уровне FPGA и удобство разработки на ARM.
Развитая периферия. Gigabit Ethernet, USB, HDMI, GPIO, I2C, SPI, UART — можно сразу строить законченные стенды с сетевым взаимодействием и визуализацией.
Гибкое расширение через FMC LPC. FMC LPC (VITA 57.1) позволяет подключать модули АЦП/ЦАП (AN9238, ADC‑FMC) и интерфейсные платы для расширения ВЧ‑ и измерительных возможностей.
Память и интерфейсы для буферизации. 1 ГБ DDR3 подходит для запуска ОС, буферизации потоков данных, хранения эталонных сигналов и промежуточных результатов.
Промышленный температурный диапазон. −40…+85 °C — подходит для жёстких условий эксплуатации и стендовых испытаний.
Компактные габариты и типовая конструкция. Удобно размещать в лабораторных макетах, стендах и корпусах.
Зрелая поддержка под Vivado и Vitis. Готовые шаблоны временных ограничений (SDC), примеры инициализации памяти, работы с FMC, загрузки Linux и запуска приложений на ARM.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AX7Z035B
Система на кристалле	Xilinx Zynq‑7035 (Cortex‑A9 ×2 + FPGA Artix‑7)
Логические ячейки (FPGA)	~210 000
DSP‑блоки (FPGA)	~360
BRAM (FPGA)	~13 Mb
Память	1 GB DDR3 (16‑bit, 1600 MT/s)
Интерфейсы	Gigabit Ethernet, USB (отладка/питание), HDMI, GPIO, I2C, SPI, UART
FMC	1×FMC LPC (VITA 57.1)
Тактирование	Кварцевый генератор + вход внешнего такта
Питание	12 В DC (через разъём), стабилизированные напряжения на плате
Форм‑фактор	Типовая плата под стандартные крепления, габариты ~150×105 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Совместимые модули	FMC‑модули: AN9238 (АЦП), ADC‑FMC, XTS‑FMC и др.
Особенности	Гибридная ARM+FPGA‑архитектура, детерминированная обработка на FPGA, поддержка Linux/RTOS на ARM, готовая к интеграции в стенды

Области применения
Гибридные ARM+FPGA‑системы. Распределение задач между процессором (протоколы, ОС, интерфейс) и FPGA (детерминированная обработка, высокоскоростные интерфейсы).
Цифровая обработка сигналов и ЦОС. Реализация фильтров, БПФ, демодуляторов, корреляторов на FPGA с передачей результатов и визуализацией на ARM.
Системы управления и автоматизации. ПИД‑регуляторы, высокоскоростные контуры управления на FPGA и высокоуровневое управление/логирование на ARM.
SDR и ВЧ‑системы. Приём и обработка сигналов с внешних АЦП‑модулей, формирование сигналов через ЦАП‑модули, синхронизация и буферизация на FPGA, сетевой обмен и интерфейс на ARM.
Измерительные и тестовые стенды. Синхронная оцифровка, анализ сигналов, хранение результатов, передача по Ethernet, вывод на HDMI.
Учебные и лабораторные работы. Изучение Zynq, разделения задач между PS и PL, работы с Linux на ARM, HDL‑языков, FMC и стандартных интерфейсов.
Прототипирование промышленных устройств. Быстрая проверка концепций с сетевым интерфейсом, графической визуализацией и детерминированной обработкой.

Поддержка и интеграция
Плата AX7Z035B рассчитана на разработку в Vivado (для FPGA) и Vitis (для ARM):
Vivado Design Suite. Для проектирования логики FPGA, трассировки, временных ограничений, отладки и генерации bitstream.
Vitis Platform/Application. Для создания загрузочных образов, запуска Linux/RTOS, разработки приложений на ARM и организации взаимодействия PS–PL.
Временные ограничения (SDC). Готовые шаблоны для DDR3, FMC LPC, синхронизации PS и PL.
IP‑ядра и блоки. Поддержка готовых IP для Ethernet, памяти, HDMI, интерфейсов ввода‑вывода, AXI‑шин и т. п.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и пропускной способности AXI.
Референсные проекты. Примеры инициализации DDR3, работы с FMC LPC, простых алгоритмов ЦОС на FPGA, запуска Linux на ARM, передачи данных по AXI, вывода на HDMI и работы с Ethernet.
Документация и BSP. Схемы, распиновки интерфейсов, рекомендации по согласованию линий, примеры сценариев тестирования и инициализации, BSP для Linux.
Для старта достаточно подать питание 12 В, подключить ПК по USB/Ethernet, открыть референсный проект (например, инициализация памяти + простой поток данных через FMC + вывод тестового изображения на HDMI + запуск Linux на ARM) и проверить базовые сценарии.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AX7Z035B;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновки интерфейсов, рекомендации по подключению и отладке, BSP и инструкции по запуску Linux);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для FPGA, Vitis‑проекты для ARM, примеры взаимодействия PS–PL, работы с FMC LPC, ЦОС‑алгоритмов, вывода на HDMI).
Блок питания, кабели, FMC‑модули (АЦП/ЦАП), осциллограф, генератор сигналов, ПК с Vivado/Vitis в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. Стабильный источник питания с запасом по току для платы и подключаемых модулей.
FMC‑модули. Например, AN9238 (АЦП), ADC‑FMC — для расширения функционала по приёму/передаче сигналов.
Генератор тестовых сигналов. Для проверки трактов приёма и передачи, калибровки и тестирования характеристик.
Осциллограф и анализатор спектра. Для контроля аналоговых и цифровых сигналов, проверки синхронизации и качества передачи данных.
Кабели и адаптеры. HDMI, Ethernet, USB, SMA и другие для подключения периферии и измерительных приборов.
Хост‑ПК с Vivado и Vitis. Для проектирования, отладки и загрузки конфигурации в ПЛИС и приложений на ARM.
Измерительные приборы. Для проверки временных диаграмм, задержек, пропускной способности AXI и стабильности работы.

Почему стоит использовать AX7Z035B для прототипирования и учебных задач
AX7Z035B позволяет реализовать гибридные системы, где на FPGA выполняются задачи с жёсткими требованиями к задержкам и параллелизму, а на ARM — сетевые сервисы, интерфейс и высокоуровневая логика. Для инженеров это способ быстро проверить архитектуру ARM+FPGA без разработки собственной платы. Для преподавателей и студентов AX7Z035B удобна для изучения Zynq, разделения задач между процессорной и логической частями, работы с Linux, HDL‑языками, FMC и стандартными интерфейсами.
