отладочная плата AXAU15

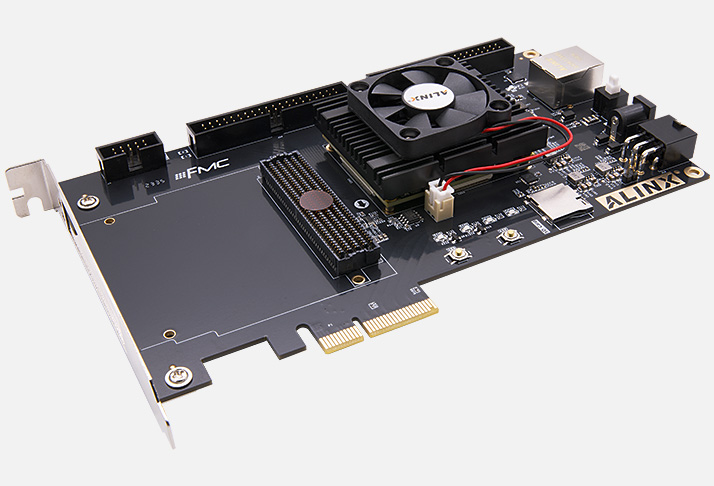

AXAU15 (производитель — Alinx) — это отладочная плата с FPGA AMD/Xilinx Artix UltraScale+ (XCAU15P‑2FFVB676I), ориентированная на задачи с высокой пропускной способностью и плотной логикой: машинное зрение, конвертация 4K UHD‑видео, сетевые ускорители, системы сбора данных. В отличие от учебных плат (вроде Z7‑P) здесь сделан упор на скорость интерфейсов и производительность: PCIe Gen4×4 и FMC HPC позволяют подключать быстрые модули АЦП/ЦАП, видеоинтерфейсы, RF‑платы. В отличие от SoM‑модулей (вроде ACKU095) AXAU15 уже распаяна на плате с разъёмами, охлаждением и базовой периферией — это готовое решение для стенда.

Ключевое преимущество AXAU15 — баланс между высокой скоростью и удобством: 170 000 логических ячеек и 576 DSP‑фрагментов позволяют реализовывать сложные фильтры, БПФ, демодуляторы; PCIe Gen4 и FMC дают возможность строить системы с высокой пропускной способностью; наличие Ethernet, MicroSD, UART и портов расширения ускоряет проверку сценариев без проектирования собственной платы.

По сравнению с платами на Zynq‑7000 (Z7‑P) AXAU15 даёт более современную FPGA‑архитектуру, более быстрые интерфейсы и больше DSP для вычислений; по сравнению с «большими» Kintex‑платформами (AXKU095/ACKU095) она проще, компактнее и дешевле, но сохраняет PCIe Gen4, FMC и достаточную вычислительную плотность для большинства промышленных и мультимедийных задач. Это удобно, когда нужно быстро развернуть стенд для валидации алгоритмов, тестирования высокоскоростных интерфейсов или демонстрации решения заказчику.

Основное преимущество AXAU15 — готовая платформа для высокопроизводительных FPGA‑задач с быстрыми интерфейсами: можно сразу подключать FMC‑модули, тестировать линки PCIe Gen4, отрабатывать алгоритмы ЦОС и видео без проектирования собственной платы.

Основные преимущества
Современная FPGA‑архитектура. 170 000 логических ячеек, 576 DSP‑фрагментов, 156 000 триггеров, 78 000 LUT — для сложных фильтров, многоканального БПФ, корреляторов, демодуляторов и аппаратных конвейеров.
Очень быстрые интерфейсы. PCIe Gen4×4 — для подключения к хост‑системам, NVMe, ускорителям и высокоскоростным устройствам; FMC HPC (37 пар LVDS + 8 пар GTH) — для модулей АЦП/ЦАП, оптики, RF, видео.
Память и хранение. 1 ГБ DDR4 (16‑бит) — для буферизации потоков, хранения таблиц и временных данных; 32 Мб QSPI Flash — для конфигурации и пользовательских данных; MicroSD — для логов, тестовых файлов и образов.
Сетевые и сервисные интерфейсы. Gigabit Ethernet — для удалённого управления и передачи данных; USB‑UART — для отладки и консольного доступа; EEPROM и датчик температуры — для мониторинга и идентификации.
Гибкие порты расширения. 2×40‑pin (шаг 2,54 мм, 34 IO) — для быстрого подключения модулей камер, дисплеев, АЦП, тестовых плат.
Компактный форм‑фактор. FHHL (полная высота, половина длины, 188×106 мм) — удобно ставить в стандартные корпуса и стенды.
Активное охлаждение. Предустановленный низкопрофильный радиатор/кулер — для стабильной работы при высокой загрузке FPGA.
Промышленная надёжность. Питание 12 В, температурный контроль, индикация состояния (PWR, DONE, RXD, TXD) — для долговременных тестов и демонстраций.
Совместимость с экосистемой Xilinx/AMD. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AXAU15
FPGA	AMD/Xilinx Artix UltraScale+ XCAU15P‑2FFVB676I (16 нм FinFET)
Логические ячейки	~170 000
LUT	78 000
Flip‑Flops	156 000
DSP‑фрагменты	576
Block RAM	Присутствует (точный объём зависит от конфигурации)
Память	1 ГБ DDR4 SDRAM (16‑бит)
Накопитель	32 Мб (4 Мбайт) QSPI Flash; MicroSD (SD/SPI)
Интерфейсы	PCIe Gen4×4; FMC HPC; Gigabit Ethernet; USB‑UART; 2×40‑pin порты расширения; EEPROM 24LC04; датчик температуры LM75
Пользовательские I/O	Через FMC и 40‑pin порты (суммарно десятки дифференциальных и одиночных линий)
Питание	12 В DC, типичное потребление зависит от загрузки FPGA
Форм‑фактор	FHHL, 188×106 мм (один слот)
Охлаждение	Активное, низкопрофильный кулер (предустановлен)
Температурный диапазон	Промышленный (уточняется по спецификации, обычно −40…+85 °C)
Особенности	PCIe Gen4, FMC HPC, DDR4, MicroSD, активное охлаждение, готовая плата для стенда

Области применения
Машинное зрение и обработка изображений. Реализация конвейеров захвата, предобработки, фильтрации и анализа изображений с выводом через FMC‑модули.
Видеоконвертеры и AV‑системы. Конвертация 4K UHD (SDI↔HDMI и др.), масштабирование, наложение графики, буферизация кадров в DDR4.
Безопасные сети и сетевые ускорители. Аппаратные фильтры, анализ трафика, шифрование, акселерация протоколов на FPGA.
Системы сбора данных. Синхронный захват и буферизация больших объёмов данных, временная привязка, детерминированная обработка.
Радиоизмерения и SDR. Работа с высокоскоростными АЦП/ЦАП через FMC, демодуляция, спектральный анализ, генерация сигналов.
Прототипирование и отладка IP‑ядер. Быстрая проверка логики, конвейеров, AXI‑интерфейсов, FIFO, фильтров и БПФ на реальной плате.
Демонстрационные стенды и выставки. Готовые интерфейсы позволяют быстро показать работу системы заказчику или на мероприятии.
Научные и исследовательские проекты. Изучение архитектуры Artix UltraScale+, высокоскоростных интерфейсов, типовых сценариев отладки на высоких нагрузках.

Поддержка и интеграция
Плата AXAU15 рассчитана на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR4, PCIe, AXI и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, QSPI, работы с PCIe Gen4, FMC и AXI‑периферией.
Документация. Схемы платы, распиновка FMC и 40‑pin портов, рекомендации по подключению модулей и тестированию, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется подключить блок питания 12 В, соединить плату с ПК по USB (UART) и/или Ethernet, загрузить референсный проект для проверки DDR4 и PCIe, затем отработать типовые сценарии с FMC‑модулем или портами расширения.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXAU15 с предустановленным кулером;
Mini USB‑кабель;
USB‑кабель для программатора;
адаптер питания 12 В (или кабель под ваш БП);
PCIe‑заглушка (fence);
документация (руководство пользователя, схема платы, распиновка интерфейсов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Осциллограф, логический анализатор, ПК с Vivado, FMC‑модули (АЦП/ЦАП, оптика, RF), камеры, дисплеи в комплект не входят.

Дополнительные аксессуары для полноценной работы
Хост‑ПК с Vivado. Для проектирования FPGA, отладки и загрузки конфигурации.
FMC‑модули. АЦП/ЦАП, RF‑платы, видеоинтерфейсы — для расширения функционала и реальных сценариев.
Периферия. Камеры, дисплеи, тестовые генераторы сигналов, платы расширения через 40‑pin порты.
Измерительные приборы. Осциллограф и логический анализатор — для контроля сигналов, проверки временных диаграмм и качества интерфейсов.
Кабели. Ethernet, USB, кабели для подключения FMC и 40‑pin модулей.

Почему стоит использовать AXAU15 для проектов
AXAU15 оптимальна, когда нужна высокая производительность FPGA (576 DSP, 170 тыс. логических ячеек) с быстрыми интерфейсами (PCIe Gen4, FMC) в формате готовой отладочной платы. Плата экономит время на проектировании критичной подсистемы и позволяет сразу сосредоточиться на прикладных алгоритмах и интерфейсах. Для инженеров это удобное решение для прототипов, машинного зрения, видеоконвертеров и сетевых ускорителей; для исследователей — платформа для изучения Artix UltraScale+ и высокоскоростных интерфейсов.
