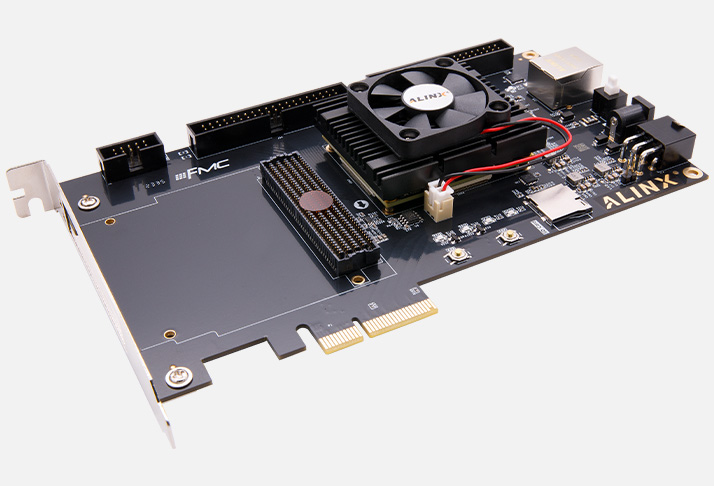

Отладочная плата AXAU25

AXAU25 (производитель — Alinx) — это отладочная плата с FPGA AMD/Xilinx Artix UltraScale+ (XCAU25P‑2FFVB676I), рассчитанная на высокопроизводительные задачи реального времени: встраиваемое машинное зрение, высокоскоростной сбор и обработку данных, сетевые ускорители, SDR‑системы и прототипирование сложных IP‑ядер. В отличие от учебных решений (вроде Z7‑P) здесь упор сделан на вычислительную плотность и скорость интерфейсов; в отличие от SoM‑модулей (вроде ACKU095) плата поставляется как готовое изделие с разъёмами, системой питания, охлаждением и сервисными интерфейсами — можно сразу ставить в стенд или корпус.

Ключевое преимущество AXAU25 — высокая вычислительная плотность при умеренной стоимости: 308 000 логических ячеек и 1 200 DSP‑слайсов позволяют реализовывать сложные фильтры, многоканальные БПФ, демодуляторы и аппаратные конвейеры; 12 трансиверов GTY до 16,3 Гбит/с и PCIe Gen3×8 дают возможность строить системы с высокой пропускной способностью (подключение АЦП/ЦАП, оптики, видеоинтерфейсов, NVMe). 1 ГБ DDR4 на 16‑битной шине обеспечивает буферизацию потоков и хранение временных данных.

По сравнению с AXAU15 плата AXAU25 даёт заметно больше логических ресурсов и DSP, более широкие возможности PCIe (×8 вместо ×4) и более быстрые трансиверы (GTY вместо GTH) — это шаг вверх по производительности для задач, где критичны пропускная способность и вычислительная мощность. По сравнению с «топовыми» Kintex‑платформами (AXKU095/ACKU095) AXAU25 проще, компактнее и дешевле, но сохраняет достаточную производительность для большинства промышленных, мультимедийных и телекоммуникационных задач. Это удобно, когда нужно быстро развернуть стенд для валидации алгоритмов, тестирования высокоскоростных интерфейсов или демонстрации решения.

Основное преимущество AXAU25 — готовая платформа для высокопроизводительных FPGA‑задач с быстрыми интерфейсами: можно сразу подключать FMC‑модули, тестировать линки PCIe, отрабатывать алгоритмы ЦОС и видео без проектирования собственной платы.

Основные преимущества
Высокая вычислительная плотность. 308 000 логических ячеек, 1 200 DSP‑слайсов, ~141 000 LUT, ~282 000 триггеров — для сложных фильтров, многоканального БПФ, корреляторов, демодуляторов и аппаратных конвейеров.
Очень быстрые трансиверы. 12×GTY до 16,3 Гбит/с — для оптических модулей, видеоинтерфейсов, синхронной передачи данных и SDR‑систем на предельных скоростях.
Расширенные PCIe‑возможности. PCIe Gen3×8 — для подключения к хост‑системам, NVMe, ускорителям и высокоскоростным устройствам с большей пропускной способностью, чем у Gen3×4.
Память и хранение. 1 ГБ DDR4 (16‑бит, 2400–2666 Мбит/с) — для буферизации больших потоков, хранения таблиц и временных данных; 32 Мб QSPI Flash — для конфигурации и пользовательских данных; MicroSD — для логов, тестовых файлов и образов.
Гибкие интерфейсы расширения. FMC HPC (37 пар LVDS + 8 пар GTY) — для модулей АЦП/ЦАП, оптики, RF, видео; 2×40‑pin (шаг 2,54 мм, 34 IO) — для быстрого подключения камер, дисплеев, тестовых модулей.
Сервисные интерфейсы. Gigabit Ethernet — для удалённого управления; USB‑UART — для отладки и консольного доступа; EEPROM и датчик температуры — для мониторинга и идентификации.
Компактный форм‑фактор. FHHL (полная высота, половина длины, 188×106 мм) — удобно ставить в стандартные корпуса и стенды.
Активное охлаждение. Предустановленный низкопрофильный кулер — для стабильной работы при высокой загрузке FPGA.
Промышленная надёжность. Питание 12 В, температурный контроль, индикация состояния (PWR, DONE, RXD, TXD) — для долговременных тестов и демонстраций.
Совместимость с экосистемой Xilinx/AMD. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AXAU25
FPGA	AMD/Xilinx Artix UltraScale+ XCAU25P‑2FFVB676I (16 нм FinFET)
Логические ячейки	~308 000
LUT	~141 000
Flip‑Flops	~282 000
DSP‑слайсы	1 200
Block RAM	Присутствует (точный объём зависит от конфигурации)
Память	1 ГБ DDR4 SDRAM (16‑бит)
Накопитель	32 Мб (4 Мбайт) QSPI Flash; MicroSD (SD/SPI)
Интерфейсы	PCIe Gen3×8; FMC HPC; Gigabit Ethernet; USB‑UART; 2×40‑pin порты расширения; EEPROM 24LC04; датчик температуры LM75
Трансиверы	12×GTY, до 16,3 Гбит/с
Пользовательские I/O	Через FMC и 40‑pin порты (суммарно десятки дифференциальных и одиночных линий)
Питание	12 В DC, типичное потребление зависит от загрузки FPGA
Форм‑фактор	FHHL, 188×106 мм (один слот)
Охлаждение	Активное, низкопрофильный кулер (предустановлен)
Температурный диапазон	Промышленный (обычно −40…+85 °C)
Особенности	Высокая DSP‑плотность, PCIe Gen3×8, GTY, DDR4, MicroSD, активное охлаждение, готовая плата для стенда

Области применения
Машинное зрение и обработка изображений. Реализация конвейеров захвата, предобработки, фильтрации и анализа изображений с выводом через FMC‑модули и буферизацией в DDR4.
Высокоскоростной сбор данных. Синхронный захват и буферизация больших объёмов данных, временная привязка, детерминированная обработка, хранение временных данных.
Сетевые ускорители и безопасные сети. Аппаратные фильтры, анализ трафика, шифрование, акселерация протоколов на FPGA с высокой пропускной способностью PCIe.
SDR и радиоизмерения. Работа с высокоскоростными АЦП/ЦАП через FMC, демодуляция, спектральный анализ, генерация сигналов, использование GTY для высокоскоростной передачи.
Видеоконвертеры и AV‑системы. Конвертация и обработка 4K UHD, масштабирование, наложение графики, буферизация кадров в DDR4 и вывод через FMC‑модули.
Прототипирование и отладка IP‑ядер. Быстрая проверка логики, конвейеров, AXI‑интерфейсов, FIFO, фильтров и БПФ на реальной плате с высокой производительностью.
Демонстрационные стенды и выставки. Готовые интерфейсы позволяют быстро показать работу системы заказчику или на мероприятии.
Научные и исследовательские проекты. Изучение архитектуры Artix UltraScale+, высокоскоростных интерфейсов, типовых сценариев отладки на высоких нагрузках.

Поддержка и интеграция
Плата AXAU25 рассчитана на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR4, PCIe, AXI и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, QSPI, работы с PCIe Gen3, FMC и AXI‑периферией.
Документация. Схемы платы, распиновка FMC и 40‑pin портов, рекомендации по подключению модулей и тестированию, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется подключить блок питания 12 В, соединить плату с ПК по USB (UART) и/или Ethernet, загрузить референсный проект для проверки DDR4 и PCIe, затем отработать типовые сценарии с FMC‑модулем или портами расширения.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXAU25 с предустановленным кулером;
Mini USB‑кабель;
USB‑кабель для программатора;
адаптер питания 12 В (или кабель под ваш БП);
PCIe‑заглушка (fence);
документация (руководство пользователя, схема платы, распиновка интерфейсов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Осциллограф, логический анализатор, ПК с Vivado, FMC‑модули (АЦП/ЦАП, оптика, RF), камеры, дисплеи в комплект не входят.

Дополнительные аксессуары для полноценной работы
Хост‑ПК с Vivado. Для проектирования FPGA, отладки и загрузки конфигурации.
FMC‑модули. АЦП/ЦАП, RF‑платы, видеоинтерфейсы — для расширения функционала и реальных сценариев.
Периферия. Камеры, дисплеи, тестовые генераторы сигналов, платы расширения через 40‑pin порты.
Измерительные приборы. Осциллограф и логический анализатор — для контроля сигналов, проверки временных диаграмм и качества интерфейсов.
Кабели. Ethernet, USB, кабели для подключения FMC и 40‑pin модулей.

Почему стоит использовать AXAU25 для проектов
AXAU25 оптимальна, когда нужна высокая производительность FPGA (1 200 DSP, 308 тыс. логических ячеек) с быстрыми интерфейсами (PCIe Gen3×8, GTY 16,3 Гбит/с) в формате готовой отладочной платы. Плата экономит время на проектировании критичной подсистемы и позволяет сразу сосредоточиться на прикладных алгоритмах и интерфейсах. Для инженеров это удобное решение для прототипов машинного зрения, SDR, сетевых ускорителей и систем сбора данных; для исследователей — платформа для изучения Artix UltraScale+ и высокоскоростных интерфейсов.
