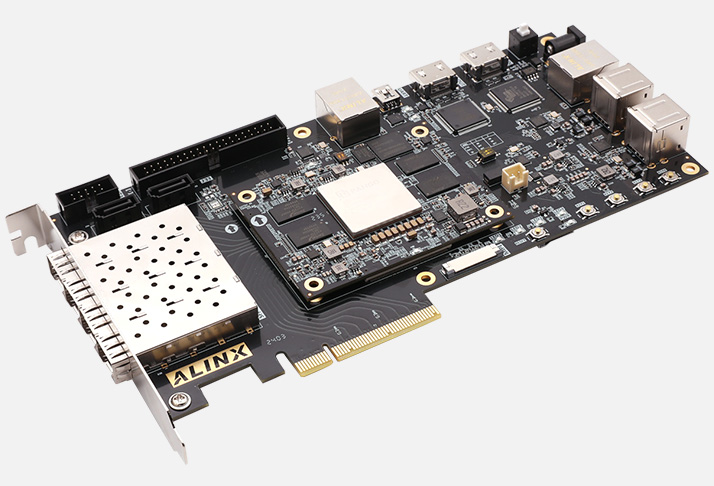

Отладочная плата AXK400

Отладочная плата AXK400 (производитель — Alinx) построена на системе на кристалле PangoMicro PG2K400 серии Kosmo‑2 — это гибридная архитектура, где в одном чипе объединены двухъядерный процессор ARM Cortex‑A53 (64‑бит, ARMv8‑A) и программируемая логика (FPGA). В отличие от Zynq‑решений здесь используется SOPC‑архитектура Kosmo‑2 с собственными высокоскоростными интерфейсами: PCIe Gen3×8 и 16 линий HSST (до 12,5 Гбит/с на линию).

По сравнению с AXK401 у AXK400 более простая компоновка: вместо модульного решения (SoM + baseboard) это монолитная плата, ориентированная на быстрое прототипирование без необходимости переноса на кастомную плату. По сравнению с AXK402 у AXK400 упрощённый набор интерфейсов (FMC LPC вместо HPC, чуть более компактная конфигурация). По сравнению с AXP‑сериями (AXP390/391/392) AXK400 даёт иную экосистему (Kosmo‑2 вместо Zynq) и делает акцент на PCIe/HSST и промышленных интерфейсах (CAN‑FD, LVDS), а не на кластеризации или ВЧ‑оптимизации.

Основное преимущество AXK400 — готовое компактное решение для быстрой проверки алгоритмов и интеграции с внешними устройствами через высокоскоростные и промышленные интерфейсы.

Основные преимущества
Гибридная архитектура Cortex‑A53 + FPGA. Процессор решает задачи ОС, сетевого стека, интерфейса и высокоуровневых алгоритмов, FPGA — детерминированную обработку, высокоскоростные протоколы и аппаратную акселерацию.
Высокая пропускная способность. PCIe Gen3×8 и 16 линий HSST позволяют подключать NVMe, ускорители, сетевые карты и видеоинтерфейсы с минимальными задержками.
Современная память. 4 ГБ DDR4 обеспечивает высокую пропускную способность для буферизации видеопотоков и обработки больших массивов данных.
Набор промышленных и мультимедийных интерфейсов. FMC LPC, Gigabit Ethernet, USB, HDMI, CAN‑FD (2 канала), LVDS — можно сразу подключать камеры, промышленные устройства, сетевые модули и дисплеи.
Компактная монолитная конструкция. Не нужно собирать систему из отдельных модулей: всё уже распаяно на плате, удобно для лабораторных стендов и быстрого старта.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка подходят для жёстких условий эксплуатации.
Зрелая поддержка разработки. Готовые BSP, референсные проекты и документация под Linux/RTOS ускоряют старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AXK400
Система на кристалле	PangoMicro PG2K400 (Kosmo‑2, SOPC)
Процессор	2×ARM Cortex‑A53 (ARMv8‑A, 64‑бит)
FPGA‑ресурсы	LUT: ~54 218; логические ячейки: ~86 350; BRAM: ~19,4 Мб; DSP‑блоки: значительное количество (в составе общей структуры SOPC)
Память	4 ГБ DDR4 SDRAM
Накопитель	eMMC 8 ГБ + QSPI/OSPI флэш‑память
Интерфейсы	FMC LPC, 2×Gigabit Ethernet, USB 2.0 (OTG), HDMI, CAN‑FD (2 канала), LVDS, GPIO, I2C, SPI, UART
Высокоскоростные линии	PCIe Gen3×8; 16 линий HSST (до 12,5 Гбит/с на линию)
Питание	12 В DC (через разъём), стабилизированные напряжения формируются на плате
Форм‑фактор	Монолитная плата под стандартные крепления, габариты ~180×110 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	SOPC‑архитектура Kosmo‑2, PCIe Gen3, HSST‑интерфейсы, FMC LPC, совместимость с референсными BSP

Области применения
Автомобильная электроника и ADAS. Распознавание дорожных знаков, обработка видео с камер, сбор данных с датчиков по CAN‑FD, аппаратная акселерация алгоритмов зрения.
Видеообработка и компьютерное зрение. Буферизация и анализ видеопотоков через LVDS, аппаратное ускорение фильтров и детекторов на FPGA, вывод на HDMI.
Промышленные контроллеры и IoT. Управление технологическими процессами, обмен по CAN‑FD и Ethernet, хранение логов на eMMC, интеграция с полевыми шинами.
SDR и ВЧ‑системы. Обработка высокоскоростных потоков через FMC LPC и HSST, аппаратная демодуляция и фильтрация на FPGA, координация через ARM.
Телекоммуникации и сетевые устройства. Реализация малых базовых станций, Ethernet‑коммутаторов, маршрутизации и обработки пакетов с аппаратной поддержкой на FPGA.
Измерительные и тестовые стенды. Сбор и буферизация данных, анализ, передача по сети и визуализация.
Учебные и исследовательские стенды. Изучение SOPC‑архитектур, PCIe, HSST, CAN‑FD, работы с высокоскоростной DDR4‑памятью и гибридной обработкой.
Быстрое прототипирование. Проверка концепций и алгоритмов без проектирования собственной платы.

Поддержка и интеграция
Плата AXK400 рассчитана на разработку в типовых средах для SOPC:
Средства проектирования FPGA. Инструменты для синтеза, трассировки и отладки логики, временные ограничения (SDC) для PCIe, HSST и высокоскоростных интерфейсов.
BSP и Linux/RTOS. Готовые пакеты поддержки плат, примеры инициализации DDR4, eMMC, флэш‑памяти, базовых интерфейсов и драйверов.
IP‑блоки и шаблоны. Поддержка готовых IP для Ethernet, памяти, HDMI, интерфейсов ввода‑вывода, AXI‑шин, PCIe и HSST.
Средства отладки. Логический анализатор, контрольные точки, временные диаграммы, анализ задержек и пропускной способности AXI, PCIe и HSST.
Референсные проекты. Примеры инициализации памяти и накопителей, работы с FMC LPC, LVDS, CAN‑FD, простого захвата и обработки видео, вывода на HDMI, передачи данных по Ethernet.
Документация. Схемы, распиновки интерфейсов, рекомендации по согласованию линий, примеры сценариев тестирования и инициализации.
Для старта достаточно подать питание 12 В, подключить ПК по USB/Ethernet, загрузить референсный образ ОС и проверить базовые сценарии (запуск Linux, доступ к памяти и накопителям, работа интерфейсов, инициализация FPGA‑части).

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXK400;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновки, рекомендации по подключению и отладке, BSP и инструкции по запуску Linux);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (примеры инициализации, работы с памятью, накопителями, интерфейсами, FPGA‑логикой, сценариями захвата и обработки данных).
Блок питания, кабели, FMC‑модули, измерительные приборы, ПК для разработки в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. Стабильный источник с запасом по току для платы и подключаемых модулей.
FMC‑модули (LPC). Например, АЦП/ЦАП‑модули, RF‑модули — для расширения функционала по приёму/передаче и оцифровке сигналов.
Камеры и дисплеи. Для работы с LVDS и HDMI: камеры для захвата видео, дисплеи для вывода результатов.
Осциллограф и логический анализатор. Для проверки высокоскоростных сигналов, временных диаграмм, качества PCIe и HSST‑линий.
Кабели и адаптеры. HDMI, Ethernet, USB, LVDS‑адаптеры, кабели для CAN‑FD.
Хост‑ПК. Для компиляции, отладки и загрузки образов, проектирования FPGA‑логики и приложений на ARM.

Почему стоит использовать AXK400 для прототипирования и учебных задач
AXK400 оптимальна, когда нужно быстро проверить алгоритм или интеграцию без проектирования собственной платы: вся периферия уже на плате, а гибридная архитектура позволяет распределить задачи между ARM и FPGA. Для инженеров это способ быстро протестировать решения с PCIe, HSST, CAN‑FD и FMC LPC. Для преподавателей и студентов AXK400 удобна для изучения SOPC‑архитектур, высокоскоростных интерфейсов и принципов гибридной обработки. Для команд, которым важна скорость запуска, AXK400 даёт баланс между функциональностью и простотой.
