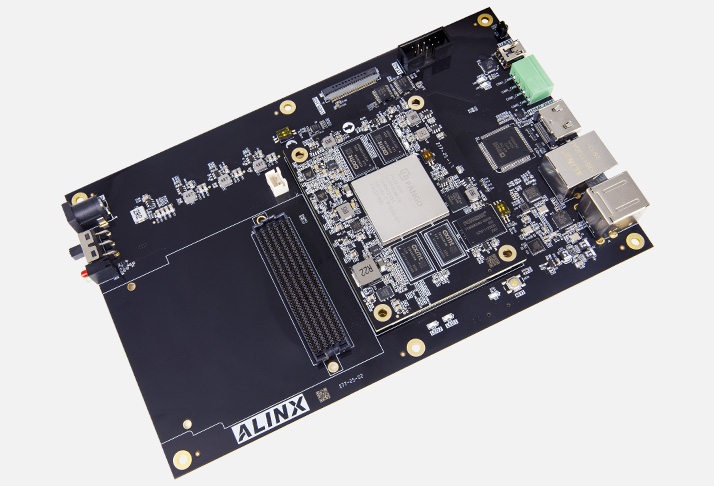

Отладочная платформа AXK401

Отладочная платформа AXK401 (производитель — Alinx) построена на системе на кристалле PangoMicro PG2K400 серии Kosmo‑2 — это гибридная архитектура, где в одном чипе объединены двухъядерный процессор ARM Cortex‑A53 (64‑бит, ARMv8‑A) и программируемая логика (FPGA). Платформа выполнена по модульному принципу: базовый модуль (SoM K401) установлен на несущей плате, что даёт гибкость при прототипировании и возможность переноса решений на кастомные платы.

По сравнению с AXK402 у AXK401 иная компоновка и баланс характеристик: здесь сделан акцент не на максимальном числе высокоскоростных линий «в одной плате», а на удобстве итеративной разработки за счёт модульности (SoM + baseboard) и хорошей оснащённости базовыми промышленными интерфейсами. По сравнению с AXP‑сериями (AXP390/391/392) AXK401 использует не Zynq, а Kosmo‑2 SOPC‑архитектуру с собственными высокоскоростными интерфейсами (HSST, PCIe Gen3). По сравнению с системным модулем K400 AXK401 — это уже готовое решение «из коробки» с полным набором разъёмов, питания и периферии.

Основное преимущество AXK401 — оптимальный баланс между гибкостью модульной конструкции, высокой производительностью и набором интерфейсов для реальных промышленных и автомобильных задач.

Основные преимущества
Гибридная архитектура Cortex‑A53 + FPGA. Процессор решает задачи ОС, сетевого стека, интерфейса и высокоуровневых алгоритмов, FPGA — детерминированную обработку, высокоскоростные протоколы и аппаратную акселерацию.
Модульная конструкция (SoM + baseboard). Удобно менять конфигурацию, переносить отработанные решения на собственные платы, ускорять редизайн.
Современная память. 4 ГБ DDR4 обеспечивает высокую пропускную способность для буферизации видеопотоков, обработки больших массивов данных и алгоритмов с интенсивным доступом к памяти.
Богатый набор интерфейсов. FMC HPC (более высокая плотность и пропускная способность по сравнению с LPC), Gigabit Ethernet, USB, HDMI, CAN‑FD (2 канала), LVDS, GPIO, I2C, SPI, UART — можно сразу подключать камеры, промышленные устройства, сетевые модули и дисплеи.
Высокоскоростные интерфейсы. PCIe Gen3×8 и 16 линий HSST (до 12,5 Гбит/с на линию) для NVMe, ускорителей, сетевых карт, видеоинтерфейсов.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка подходят для жёстких условий эксплуатации.
Зрелая поддержка разработки. Готовые BSP, референсные проекты и документация под Linux/RTOS ускоряют старт.
Компактная типовая конструкция. Удобно размещать в лабораторных стендах, корпусах и промышленных шкафах.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AXK401
Система на кристалле	PangoMicro PG2K400 (Kosmo‑2, SOPC)
Процессор	2×ARM Cortex‑A53 (ARMv8‑A, 64‑бит)
FPGA‑ресурсы	LUT: ~54 218; логические ячейки: ~86 350; BRAM: ~19,4 Мб; DSP‑блоки: значительное количество (в составе общей структуры SOPC)
Память	4 ГБ DDR4 SDRAM
Накопитель	eMMC 8 ГБ + QSPI/OSPI флэш‑память
Интерфейсы	FMC HPC, 2×Gigabit Ethernet, USB 2.0 (OTG), HDMI, CAN‑FD (2 канала), LVDS, GPIO, I2C, SPI, UART
Высокоскоростные линии	PCIe Gen3×8; 16 линий HSST (до 12,5 Гбит/с на линию)
Питание	12 В DC (через разъём), стабилизированные напряжения формируются на плате
Форм‑фактор	Модульная конструкция (SoM + baseboard), габариты ~190×120 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	SOPC‑архитектура Kosmo‑2, PCIe Gen3, HSST‑интерфейсы, FMC HPC, модульная конструкция, совместимость с референсными BSP

Области применения
Автомобильная электроника и ADAS. Распознавание дорожных знаков, обработка видео с камер, сбор данных с датчиков по CAN‑FD, аппаратная акселерация алгоритмов зрения.
Видеообработка и компьютерное зрение. Буферизация и анализ видеопотоков через LVDS, аппаратное ускорение фильтров и детекторов на FPGA, вывод на HDMI.
Промышленные контроллеры и IoT. Управление технологическими процессами, обмен по CAN‑FD и Ethernet, хранение логов на eMMC, интеграция с полевыми шинами.
SDR и ВЧ‑системы. Обработка высокоскоростных потоков через FMC HPC и HSST, аппаратная демодуляция и фильтрация на FPGA, координация через ARM.
Телекоммуникации и сетевые устройства. Реализация малых базовых станций, Ethernet‑коммутаторов, маршрутизации и обработки пакетов с аппаратной поддержкой на FPGA.
Измерительные и тестовые стенды. Сбор и буферизация данных, анализ, передача по сети и визуализация.
Учебные и исследовательские стенды. Изучение SOPC‑архитектур, PCIe, HSST, CAN‑FD, работы с высокоскоростной DDR4‑памятью и гибридной обработкой.
Разработка серийных изделий. Использование AXK401 как референсной платформы: отработанные на модуле решения легко переносятся на собственные платы.

Поддержка и интеграция
Платформа AXK401 рассчитана на разработку в типовых средах для SOPC:
Средства проектирования FPGA. Инструменты для синтеза, трассировки и отладки логики, временные ограничения (SDC) для PCIe, HSST и высокоскоростных интерфейсов.
BSP и Linux/RTOS. Готовые пакеты поддержки плат, примеры инициализации DDR4, eMMC, флэш‑памяти, базовых интерфейсов и драйверов.
IP‑блоки и шаблоны. Поддержка готовых IP для Ethernet, памяти, HDMI, интерфейсов ввода‑вывода, AXI‑шин, PCIe и HSST.
Средства отладки. Логический анализатор, контрольные точки, временные диаграммы, анализ задержек и пропускной способности AXI, PCIe и HSST.
Референсные проекты. Примеры инициализации памяти и накопителей, работы с FMC HPC, LVDS, CAN‑FD, простого захвата и обработки видео, вывода на HDMI, передачи данных по Ethernet.
Документация. Схемы, распиновки интерфейсов, рекомендации по согласованию линий, примеры сценариев тестирования и инициализации, а также особенности работы с модульной конструкцией.
Для старта достаточно подать питание 12 В, подключить ПК по USB/Ethernet, загрузить референсный образ ОС и проверить базовые сценарии (запуск Linux, доступ к памяти и накопителям, работа интерфейсов, инициализация FPGA‑части).

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная платформа AXK401 (SoM K401 + baseboard);
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновки, рекомендации по подключению и отладке, BSP и инструкции по запуску Linux);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (примеры инициализации, работы с памятью, накопителями, интерфейсами, FPGA‑логикой, сценариями захвата и обработки данных).
Блок питания, кабели, FMC‑модули, измерительные приборы, ПК для разработки в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. Стабильный источник с запасом по току для платы и подключаемых модулей.
FMC‑модули (HPC). Например, АЦП/ЦАП‑модули, RF‑модули — для расширения функционала по приёму/передаче и оцифровке сигналов.
Камеры и дисплеи. Для работы с LVDS и HDMI: камеры для захвата видео, дисплеи для вывода результатов.
Осциллограф и логический анализатор. Для проверки высокоскоростных сигналов, временных диаграмм, качества PCIe и HSST‑линий.
Кабели и адаптеры. HDMI, Ethernet, USB, LVDS‑адаптеры, кабели для CAN‑FD.
Хост‑ПК. Для компиляции, отладки и загрузки образов, проектирования FPGA‑логики и приложений на ARM.

Почему стоит использовать AXK401 для прототипирования и серийных изделий
AXK401 позволяет быстро начать разработку без проектирования собственной платы, а модульная конструкция даёт возможность перенести отработанные решения на кастомную плату — это сокращает сроки вывода продукта на рынок. Для инженеров это способ быстро проверить концепции с PCIe, HSST, CAN‑FD и FMC HPC. Для преподавателей и студентов AXK401 удобна для изучения SOPC‑архитектур, высокоскоростных интерфейсов и принципов гибридной обработки на ARM+FPGA. Для разработчиков серийных устройств платформа служит референсом и ускоряет проектирование собственных изделий.
