Отладочная плата AXKU040

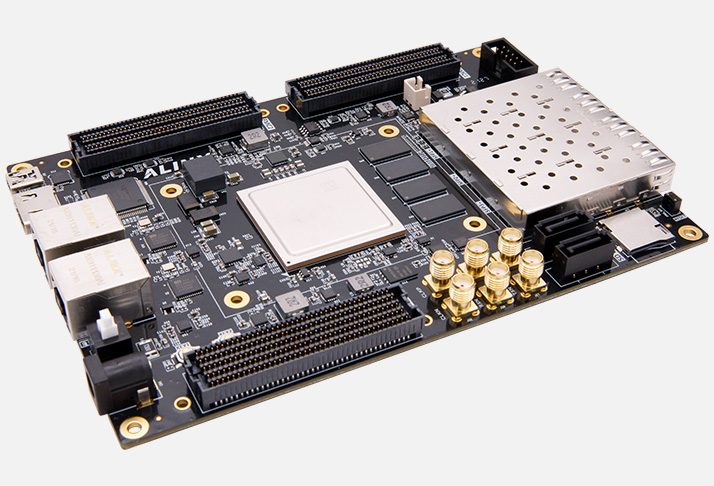

AXKU040 (производитель — Alinx) — это полноценная отладочная плата с FPGA Xilinx Kintex‑7 XC7K325T, ориентированная на быстрое прототипирование и отладку сложных FPGA‑решений. В отличие от SoM‑модулей (вроде AC7K325B, ACU4EV), здесь уже смонтированы все ключевые узлы: подсистема питания, память, высокоскоростные трансиверы, пользовательские интерфейсы и разъёмы расширения. Плата рассчитана на работу «из коробки» при наличии стандартного ATX‑блока питания и ПК.

Ключевое преимущество AXKU040 — готовая платформа с высокой плотностью высокоскоростных интерфейсов: 16 трансиверов GTX до 12,5 Гбит/с и 64‑битная DDR3 дают достаточную пропускную способность для многоканальной ЦОС, захвата потоков с АЦП, реализации 10 GbE, PCIe Gen2 и Aurora. Наличие слотов FMC (HPC и LPC) позволяет подключать специализированные модули (АЦП/ЦАП, RF‑тракты, оптические трансиверы), а стандартные порты (Ethernet, USB, HDMI) упрощают проверку и демонстрацию работы системы.

По сравнению с более простыми платами на Spartan‑6 или Cyclone V, AXKU040 даёт существенно больше DSP‑ресурсов и более быстрые трансиверы — этого хватает для серьёзных задач ЦОС и сетевых протоколов. По сравнению с SoM‑решениями AXKU040 экономит время на проектировании базовой платы, подборе стабилизаторов и разводке высокоскоростных линий: всё уже спроектировано, разведено и протестировано.

Основное преимущество AXKU040 — универсальная платформа для быстрой разработки: можно сразу подключать FMC‑модули, подавать питание от стандартного ATX‑блока и начинать отладку в Vivado.

Основные преимущества
Мощная FPGA‑база. Kintex‑7 XC7K325T даёт большой объём логических ячеек, DSP‑блоков и BRAM — удобно для сложных фильтров, БПФ, корреляторов, аппаратных конвейеров и ускорителей.
Много высокоскоростных трансиверов. 16×GTX (до 12,5 Гбит/с) для PCIe Gen2, 10 GbE, Aurora, мультигигабитных каналов и синхронной передачи данных.
Высокая пропускная способность памяти. 2 ГБ DDR3 на 64‑битной шине — для буферизации больших потоков, хранения таблиц и временных данных.
Гибкая периферия и FMC. Слоты FMC HPC и LPC позволяют подключать модули АЦП/ЦАП, RF, оптику и другие специализированные платы.
Стандартные пользовательские интерфейсы. Ethernet, USB, HDMI, GPIO — для быстрой проверки и демонстрации работы системы.
Удобная подсистема питания. Питание от стандартного ATX‑блока — не нужно подбирать отдельные стабилизаторы и блоки.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.
Форм‑фактор ATX. Удобно размещать в корпусах, использовать с типовыми блоками питания и монтажными решениями.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AXKU040
FPGA	Xilinx Kintex‑7 XC7K325T‑2FFG900I (28 нм)
Логические ячейки	~325 000
Slices	~50 625
CLB Flip‑Flops	~405 000
Block RAM	~220 блоков (по 36 Кб, с ECC)
DSP‑слайсы	~840
Трансиверы	16×GTX, до 12,5 Гбит/с
Память	2 ГБ DDR3 SDRAM (64‑бит, высокая пропускная способность)
Накопитель	32 МБ (256 Мбит) QSPI Flash
Пользовательские I/O	Множество GPIO, дифференциальные пары, интерфейсы для FMC
Интерфейсы	PCIe (слот/линии), 1 GbE Ethernet, USB 2.0, HDMI, FMC HPC, FMC LPC, GPIO
Питание	ATX (24‑pin), 12 В основной, стабилизированные напряжения на плате
Форм‑фактор	ATX, ~305×244×40 мм
Температурный диапазон	0…+50 °C (коммерческое исполнение)
Особенности	FPGA‑плата с FMC, PCIe, Ethernet, HDMI; питание от ATX; высокая плотность трансиверов; готовая платформа для прототипирования

Области применения
Прототипирование и отладка IP‑ядер. Быстрая проверка логики, конвейеров, AXI‑интерфейсов, FIFO, фильтров и БПФ на реальной плате.
Телекоммуникации и сетевые решения. Реализация 10 GbE, PCIe Gen2, Aurora, аппаратных ускорителей протоколов, обработки пакетов и потоков.
Радиоизмерительные и тестовые системы. Подключение FMC‑АЦП/ЦАП и RF‑модулей для захвата и обработки ВЧ‑сигналов, спектрального анализа, калибровки трактов.
Цифровая обработка сигналов. Многоканальные фильтры, БПФ большого размера, корреляторы, демодуляторы, аппаратные конвейеры и ускорители.
Встраиваемые и демонстрационные системы. Создание макетов с HDMI‑выводом, Ethernet‑управлением и USB‑интерфейсом для показа заказчику или на выставке.
Учебные и исследовательские проекты. Изучение архитектуры Kintex‑7, высокоскоростных интерфейсов, FMC‑периферии и типовых сценариев отладки.
Разработка решений с модульной архитектурой. Использование FMC‑слотов для быстрой смены модулей АЦП, оптики, RF и других подсистем.

Поддержка и интеграция
Плата AXKU040 рассчитана на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR3, PCIe, AXI и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR3, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR3, QSPI, работы с GTX‑трансиверами, PCIe, FMC и пользовательскими интерфейсами.
Документация. Схемы платы, распиновка FMC, рекомендации по подключению модулей и тестированию, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется подключить ATX‑блок питания, соединить плату с ПК по USB/Ethernet, загрузить референсный проект для проверки DDR3 и GTX, затем отработать типовые сценарии с FMC‑модулем или пользовательскими интерфейсами.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXKU040;
крепёжные элементы (стойки, винты) для установки в корпус;
документация (руководство пользователя, схема платы, распиновка FMC, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
ATX‑блок питания, кабели (ATX, USB, Ethernet, HDMI), FMC‑модули (АЦП/ЦАП, оптика, RF), осциллограф, логический анализатор, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы
ATX‑блок питания. Стандартный блок питания для ПК достаточной мощности (рекомендуется 400–500 Вт и выше с учётом будущих модулей).
Кабели. ATX‑кабель (24‑pin), USB, Ethernet, HDMI — для подключения платы, ПК и внешних устройств.
FMC‑модули. Платы АЦП/ЦАП, оптические модули, RF‑платы — для расширения функционала и реальных сценариев.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, анализа качества DDR3 и высокоскоростных линий.
Хост‑ПК с Vivado. Для проектирования, отладки и загрузки конфигурации FPGA.
Корпус (опционально). ATX‑корпус для аккуратной установки платы, вентиляции и защиты.

Почему стоит использовать AXKU040 для FPGA‑проектов
AXKU040 оптимален, когда нужна готовая, насыщенная интерфейсами платформа для прототипирования и отладки: плата экономит время на проектировании базовой платы и позволяет сразу тестировать сложные сценарии с реальной периферией. Для студентов и преподавателей это удобный инструмент для изучения Kintex‑7, FMC‑архитектуры и высокоскоростных интерфейсов. Для инженеров — практичное решение для быстрой проверки IP‑ядер, реализации сетевых и радиоизмерительных систем, а также создания демонстрационных макетов.
