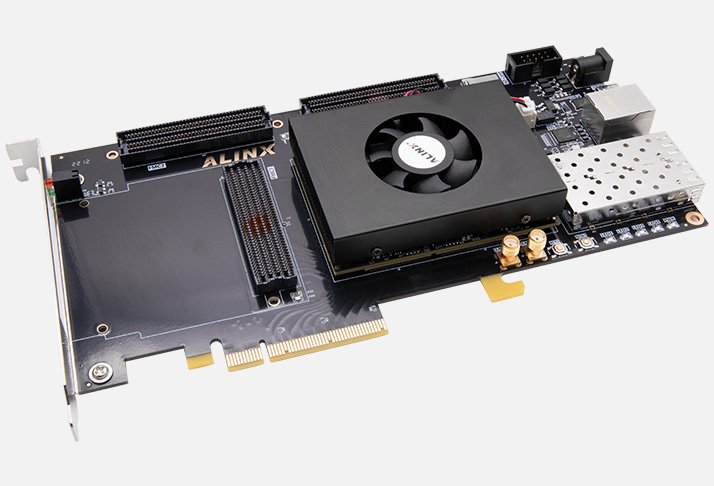

Отладочная плата AXKU042

AXKU042 (производитель — Alinx) — это отладочная плата с FPGA Xilinx Kintex‑7 XC7K410T, рассчитанная на сложные задачи цифровой обработки и высокоскоростной передачи данных. В отличие от SoM‑модулей (вроде ACU4EV или AC7K325B), здесь уже реализована полная инфраструктура: подсистема питания от ATX, память, трансиверы, пользовательские интерфейсы и разъёмы расширения — плата готова к работе при наличии стандартного блока питания и ПК.

Ключевое преимущество AXKU042 — повышенная вычислительная и пропускная способность по сравнению с решениями на XC7K325T: больший объём логических ресурсов и DSP‑блоков, а также 4 ГБ DDR3 на 64‑битной шине позволяют буферизировать и обрабатывать существенно большие потоки данных. 16 трансиверов GTX до 12,5 Гбит/с дают возможность реализовывать интерфейсы уровня PCIe Gen2, 10 GbE, Aurora и мультигигабитные каналы. Слоты FMC (HPC и LPC) обеспечивают гибкое расширение под АЦП/ЦАП, RF‑модули, оптику и т. п., а стандартные порты (Ethernet, USB, HDMI) упрощают тестирование и демонстрацию.

По сравнению с AXKU040 (на XC7K325T) AXKU042 предлагает больше DSP‑ресурсов, больший объём памяти и в целом более высокий потолок производительности — это полезно для многоканальных систем, длительных записей, сложных фильтров и БПФ большого размера. По сравнению с простыми платами на младших FPGA AXKU042 закрывает задачи уровня профессионального прототипирования и стендовой отработки.

Основное преимущество AXKU042 — готовая платформа для высоконагруженных сценариев: можно сразу подключать FMC‑модули, тестировать высокоскоростные линки и отрабатывать сложные алгоритмы ЦОС без проектирования собственной платы.

Основные преимущества
Повышенная вычислительная мощность. XC7K410T даёт больше логических ячеек, DSP‑слайсов и BRAM по сравнению с XC7K325T — удобно для сложных фильтров, многоканального БПФ, корреляторов и аппаратных конвейеров.
Много высокоскоростных трансиверов. 16×GTX (до 12,5 Гбит/с) для PCIe Gen2, 10 GbE, Aurora, мультигигабитных каналов и синхронной передачи данных.
Высокая пропускная способность и объём памяти. 4 ГБ DDR3 на 64‑битной шине — для буферизации больших потоков, хранения таблиц, временных данных и длительных записей.
Гибкая периферия и FMC. Слоты FMC HPC и LPC позволяют подключать модули АЦП/ЦАП, RF, оптику и другие специализированные платы.
Стандартные пользовательские интерфейсы. Ethernet, USB, HDMI, GPIO — для быстрой проверки и демонстрации работы системы.
Удобная подсистема питания. Питание от стандартного ATX‑блока — не нужно подбирать отдельные стабилизаторы и блоки.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.
Форм‑фактор ATX. Удобно размещать в корпусах, использовать с типовыми блоками питания и монтажными решениями.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AXKU042
FPGA	Xilinx Kintex‑7 XC7K410T‑2FFG900I (28 нм)
Логические ячейки	~410 000
Slices	~64 062
CLB Flip‑Flops	~512 500
Block RAM	~240 блоков (по 36 Кб, с ECC)
DSP‑слайсы	~900+
Трансиверы	16×GTX, до 12,5 Гбит/с
Память	4 ГБ DDR3 SDRAM (64‑бит, высокая пропускная способность)
Накопитель	32 МБ (256 Мбит) QSPI Flash
Пользовательские I/O	Множество GPIO, дифференциальные пары, интерфейсы для FMC
Интерфейсы	PCIe (слот/линии), 1 GbE Ethernet, USB 2.0, HDMI, FMC HPC, FMC LPC, GPIO
Питание	ATX (24‑pin), 12 В основной, стабилизированные напряжения на плате
Форм‑фактор	ATX, ~305×244×40 мм
Температурный диапазон	0…+50 °C (коммерческое исполнение)
Особенности	FPGA‑плата с FMC, PCIe, Ethernet, HDMI; питание от ATX; высокая плотность трансиверов; большой объём памяти; готовая платформа для прототипирования

Области применения
Прототипирование и отладка IP‑ядер. Быстрая проверка логики, конвейеров, AXI‑интерфейсов, FIFO, фильтров и БПФ на реальной плате с повышенной ёмкостью памяти.
Телекоммуникации и сетевые решения. Реализация 10 GbE, PCIe Gen2, Aurora, аппаратных ускорителей протоколов, обработки пакетов и потоков.
Радиоизмерительные и тестовые системы. Подключение FMC‑АЦП/ЦАП и RF‑модулей для захвата и обработки ВЧ‑сигналов, спектрального анализа, калибровки трактов.
Цифровая обработка сигналов. Многоканальные фильтры, БПФ большого размера, корреляторы, демодуляторы, аппаратные конвейеры и ускорители.
Встраиваемые и демонстрационные системы. Создание макетов с HDMI‑выводом, Ethernet‑управлением и USB‑интерфейсом для показа заказчику или на выставке.
Учебные и исследовательские проекты. Изучение архитектуры Kintex‑7, высокоскоростных интерфейсов, FMC‑периферии и типовых сценариев отладки.
Разработка решений с модульной архитектурой. Использование FMC‑слотов для быстрой смены модулей АЦП, оптики, RF и других подсистем.

Поддержка и интеграция
Плата AXKU042 рассчитана на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR3, PCIe, AXI и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR3, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR3, QSPI, работы с GTX‑трансиверами, PCIe, FMC и пользовательскими интерфейсами.
Документация. Схемы платы, распиновка FMC, рекомендации по подключению модулей и тестированию, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется подключить ATX‑блок питания, соединить плату с ПК по USB/Ethernet, загрузить референсный проект для проверки DDR3 и GTX, затем отработать типовые сценарии с FMC‑модулем или пользовательскими интерфейсами.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXKU042;
крепёжные элементы (стойки, винты) для установки в корпус;
документация (руководство пользователя, схема платы, распиновка FMC, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
ATX‑блок питания, кабели (ATX, USB, Ethernet, HDMI), FMC‑модули (АЦП/ЦАП, оптика, RF), осциллограф, логический анализатор, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы
ATX‑блок питания. Стандартный блок питания для ПК достаточной мощности (рекомендуется 400–500 Вт и выше с учётом будущих модулей).
Кабели. ATX‑кабель (24‑pin), USB, Ethernet, HDMI — для подключения платы, ПК и внешних устройств.
FMC‑модули. Платы АЦП/ЦАП, оптические модули, RF‑платы — для расширения функционала и реальных сценариев.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, анализа качества DDR3 и высокоскоростных линий.
Хост‑ПК с Vivado. Для проектирования, отладки и загрузки конфигурации FPGA.
Корпус (опционально). ATX‑корпус для аккуратной установки платы, вентиляции и защиты.

Почему стоит использовать AXKU042 для FPGA‑проектов
AXKU042 оптимален, когда нужны повышенная вычислительная мощность (больше DSP), большой объём памяти (4 ГБ DDR3) и высокая пропускная способность (16×GTX до 12,5 Гбит/с): это удобно для многоканальной обработки, длительных записей и сложных алгоритмов. Для студентов и преподавателей — хорошая платформа для изучения Kintex‑7 и высокоскоростных интерфейсов. Для инженеров — практичное решение для прототипирования телекоммуникационных, радиоизмерительных и ЦОС‑систем без необходимости проектировать собственную плату.
