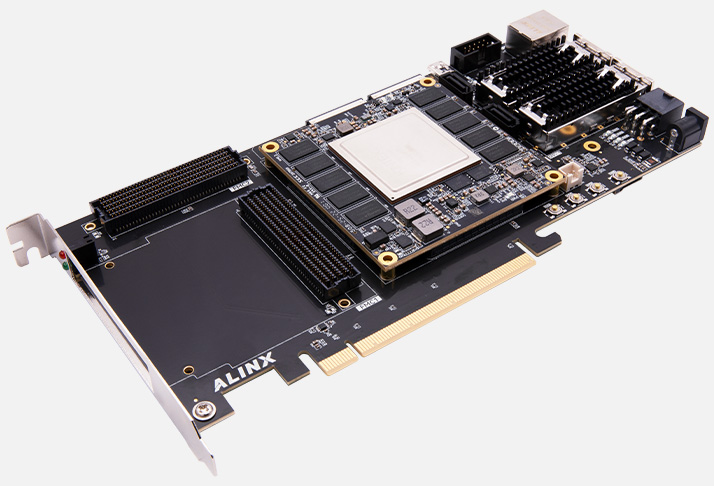

Отладочная плата AXKU15-D

AXKU15‑D (производитель — Alinx) — это мощная отладочная платформа на базе FPGA Xilinx Kintex‑15T, выполненная по 28‑нм техпроцессу. Плата ориентирована на ресурсоёмкие задачи: высокоскоростную обработку потоков, SDR‑системы, видео 4K, многоканальные измерительные стенды и прототипирование высокопроизводительных устройств.

По сравнению с платами на Zynq‑7000 (например, AXU4EV‑F) AXKU15‑D не содержит процессорной подсистемы ARM — это «чистая» FPGA‑платформа с максимальной плотностью логических ресурсов и высокой пропускной способностью интерфейсов. По сравнению с более простыми Kintex‑7‑платами она даёт заметно больше логических ячеек, DSP‑блоков, BRAM и высокоскоростных трансиверов, а также современную память DDR4 и расширенные возможности расширения через FMC HPC и SMA.

Основное преимущество AXKU15‑D — высокая производительность FPGA и развитая периферия для построения сложных цифровых систем: можно реализовывать высокоскоростные конвейеры, многоканальную обработку, аппаратные ускорители и стенды с плотным вводом‑выводом без компромиссов по ресурсам.

Основные преимущества
Высокая FPGA‑производительность. Kintex‑15T обеспечивает большое количество логических ячеек, DSP‑блоков и BRAM — оптимально для ресурсоёмких алгоритмов, фильтров, БПФ, корреляторов, аппаратных ускорителей.
Современная память. 4 ГБ DDR4 даёт высокую пропускную способность и достаточный объём для буферизации больших видео‑ и сетевых потоков.
Развитая периферия. HDMI, USB, Ethernet, FMC HPC (VITA 57.1), SMA‑разъёмы и расширенный GPIO позволяют строить многоканальные стенды, подключать RF‑модули, АЦП/ЦАП и тестировать интерфейсы.
Расширение через FMC. Поддержка высокоскоростных модулей (АЦП, видео, сетевые, CAN, RS485) делает плату универсальной базой для измерительных и телекоммуникационных прототипов.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка подходят для стендовых и жёстких условий эксплуатации.
Совместимость с экосистемой Xilinx. Поддержка Vivado, готовых IP‑ядер, референсных проектов и типовых сценариев ускоряет старт.
ATX‑форм‑фактор. Удобная компоновка и габариты позволяют размещать плату в корпусах и стендах, использовать стандартные крепления и блоки питания.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AXKU15‑D
FPGA	Xilinx Kintex‑15T (28 нм)
Логические ячейки	Высокая плотность (уровень Kintex‑15T) для сложных цифровых систем
DSP‑блоки	Большое количество для ресурсоёмкой ЦОС (БПФ, фильтры, корреляция, демодуляция)
BRAM	Достаточный объём для буферизации потоков, таблиц и промежуточных данных
Память	4 ГБ DDR4 SDRAM
Накопитель	32 ГБ eMMC + 64 МБ QSPI Flash
Видео/мультимедиа	HDMI (вход/выход — уточнять по ревизии)
Интерфейсы ввода‑вывода	USB 2.0/3.0, Gigabit Ethernet, UART, JTAG, расширенный набор GPIO
Расширение	FMC HPC (VITA 57.1), SMA‑разъёмы для ВЧ‑сигналов
Питание	12 В DC (рекомендуется блок питания с запасом по току)
Форм‑фактор	ATX‑подобная компоновка, габариты ~244×200 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	«Чистая» FPGA (без ARM), высокая плотность ресурсов, DDR4, FMC HPC, промышленное исполнение, поддержка высокоскоростных интерфейсов и модулей расширения

Области применения
Высокоскоростная цифровая обработка. Реализация аппаратных конвейеров, фильтров, ускорителей, БПФ, корреляторов и других алгоритмов с жёсткими временными требованиями.
SDR и радиоизмерительные системы. Подключение RF‑модулей через FMC и SMA, реализация трансиверов, демодуляторов, спектрального анализа и многоканальных приёмников.
Видео‑ и обработка изображений. Потоковая обработка видео 4K, аппаратная реализация конвейеров, масштабирование, фильтрация, компьютерное зрение.
Измерительные и тестовые стенды. Синхронный захват данных, временная привязка, буферизация потоков, передача по сети и визуализация.
Сетевые и телекоммуникационные прототипы. Реализация высокоскоростных интерфейсов, аппаратной коммутации, фильтрации пакетов, собственных протоколов и ускорителей.
Промышленные контроллеры и автоматизация. Высокоскоростные контуры управления, детерминированная обработка данных, интеграция с дискретными устройствами.
Учебные и исследовательские проекты. Изучение архитектуры Kintex, высокоскоростных интерфейсов, AXI‑шин, конвейеров и цифровой обработки сигналов.

Поддержка и интеграция
Плата AXKU15‑D рассчитана на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для памяти, AXI‑интерфейсов, FMC, SMA и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI, FIFO, конвейеров, FFT, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, eMMC, QSPI; работы с FMC HPC, HDMI, Ethernet; сценарии потоковой обработки и передачи данных по AXI.
Документация. Схемы платы, распиновка FMC HPC и SMA, рекомендации по проектированию модулей расширения, примеры сценариев тестирования и инициализации, BSP для загрузки образов.
Для старта рекомендуется подключить плату к ПК через JTAG и USB, загрузить референсный проект для проверки базовых интерфейсов (DDR4, Ethernet, HDMI), затем отработать типовые сценарии обработки потоков и взаимодействия с модулями расширения через FMC.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXKU15‑D;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема платы, распиновка FMC HPC/SMA, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Блок питания 12 В, кабели (HDMI, USB, Ethernet), осциллограф, логический анализатор, ПК с Vivado, модули расширения (FMC/SMA) в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. С запасом по току (рекомендуется 5–7 А и выше при активной нагрузке FPGA и периферии).
Кабели. HDMI, USB, Ethernet для подключения монитора, ПК и сети.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, анализа качества DDR4, FMC и высокоскоростных линий.
Хост‑ПК с Vivado. Для проектирования, отладки и загрузки конфигурации FPGA.
Модули расширения FMC. Например, АЦП, видео, сетевые, промышленные интерфейсы (CAN/RS485), чтобы раскрыть потенциал FMC HPC.
RF‑модули и переходники SMA. Для построения SDR‑стендов, радиоизмерений и ВЧ‑прототипов.

Почему стоит использовать AXKU15‑D для FPGA‑задач
AXKU15‑D оптимален, когда требуется максимальная FPGA‑производительность без процессорной подсистемы: плата даёт высокую плотность ресурсов, современную DDR4‑память, развитые интерфейсы и возможность расширения через FMC HPC. Для студентов и преподавателей это удобная платформа для освоения сложных цифровых систем и высокоскоростной обработки. Для инженеров — практичное решение для прототипов SDR, видео‑ и измерительных систем, сетевых ускорителей и промышленных стендов.
