Отладочная плата AXKU15

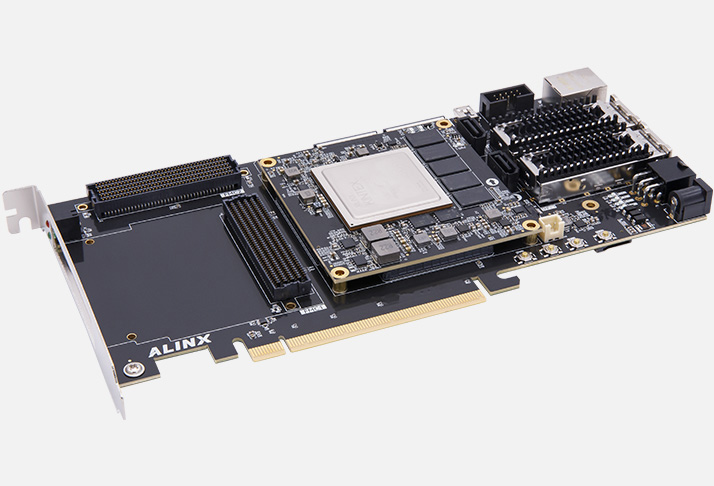

AXKU15 (производитель — Alinx) — высокопроизводительная отладочная плата с FPGA Xilinx Kintex UltraScale+ (XCKU15P‑2FFVE1517I), ориентированная на разработку систем с экстремальной пропускной способностью: сетевых ускорителей и коммутаторов, телекоммуникационных платформ (PON, MIMO, backhaul), радиоизмерительных комплексов, систем цифровой обработки сигналов и высоконагруженных конвейеров обработки данных.

В отличие от SoM‑модулей (вроде ACU15EG) здесь реализована полноценная инфраструктура «из коробки»: высокоскоростные оптические интерфейсы (QSFP28), два слота FMC HPC для модулей АЦП/ЦАП/RF, PCIe Gen3×16, Ethernet, USB‑UART и пользовательские элементы управления. Это позволяет сразу запускать референсные проекты, тестировать сценарии и демонстрировать работу без разработки собственной базовой платы.

Ключевое преимущество AXKU15 — сочетание высокой DSP‑производительности (~672 000 логических ячеек, 1 968 DSP‑слайсов) с экстремальными интерфейсами: 32 трансивера GTY до 28,21 Гбит/с и два QSFP28 (до 100 Гбит/с каждый) дают возможность строить системы с пропускной способностью на уровне сотен гигабит в секунду. 5 ГБ DDR4 на 80‑битной шине (2666 Мбит/с) обеспечивают плотную буферизацию потоков, а два FMC HPC позволяют гибко расширять функционал под задачи радиоизмерений или сбора данных.

По сравнению с AXU15EGB плата AXKU15 делает акцент на сетевые и оптические интерфейсы: здесь есть QSFP28 и два FMC HPC, что делает её более подходящей для телекоммуникаций, сетевого ускорения и оптических линков. По сравнению с более простыми платами AXKU15 кратно превосходит их по пропускной способности интерфейсов и возможностям расширения — это уровень для серьёзных промышленных и исследовательских прототипов.

Основные преимущества
Высокая DSP‑производительность. 1 968 DSP‑слайсов, ~672 000 логических ячеек и ~34,6 Мб Block RAM — для сложных фильтров, многоканальных БПФ, корреляторов, демодуляторов и аппаратных конвейеров.
Экстремальные сетевые интерфейсы. 2×QSFP28 (до 100 Гбит/с на порт) и 32×GTY до 28,21 Гбит/с — для оптических сетей, высокоскоростной передачи данных, синхронизации и детерминированных линков.
Большой объём и высокая пропускная способность памяти. 5 ГБ DDR4 на 80‑битной шине (2666 Мбит/с) — для буферизации больших потоков, хранения временных данных и таблиц.
Гибкие возможности расширения. 2×FMC HPC (каждый: 34 пары LVDS + 8 пар GTH) — для модулей АЦП/ЦАП, RF‑плат, оптических трансиверов и специализированной периферии.
Расширенные PCIe‑возможности. PCIe Gen3×16 — для подключения к хост‑системам, ускорителям и высокоскоростным устройствам.
Готовые пользовательские интерфейсы. Gigabit Ethernet, USB‑UART (для отладки и консоли), 4 кнопки, несколько светодиодов — для быстрого старта и демонстрации.
Компактный форм‑фактор. Габариты 226×111 мм — удобно для лабораторных стендов, интеграции в корпуса и демонстраций.
Промышленное исполнение. Диапазон −40…+85 °C подходит для жёстких условий эксплуатации.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AXKU15
FPGA	Xilinx Kintex UltraScale+ XCKU15P‑2FFVE1517I (16 нм FinFET)
Логические ячейки	~672 000
CLB Flip‑Flops	~604 800
CLB LUTs	~302 400
Block RAM	~34,6 Мб (988 блоков по 36 Кб, с ECC)
DSP‑слайсы	1 968
Трансиверы	32×GTY, до 28,21 Гбит/с
Память	5 ГБ DDR4 SDRAM (80‑бит, 2666 Мбит/с)
Накопитель	128 Мб (2×64 Мб) QSPI Flash
Интерфейсы	PCIe Gen3×16; 2×FMC HPC; 2×QSFP28; Gigabit Ethernet; USB‑UART; MIPI x4 (2 шт.)
Пользовательскиеэлементы	4 кнопки; несколько светодиодов (PWR, DONE, RXD, TXD, пользовательские)
Питание	12 В DC (через разъём 2.1×5.5 мм), потребление зависит от загрузки FPGA
Форм‑фактор	226×111×~20 мм (с учётом радиатора/крепления)
Температурныйдиапазон	−40…+85 °C (промышленное исполнение)
Особенности	Готовая платформа с QSFP28, FMC HPC и PCIe; для высокопроизводительногопрототипирования и сетевых решений

Области применения
Сетевые ускорители и коммутаторы. Реализация высокоскоростных линков (QSFP28, GTY), агрегации трафика, фильтрации, классификации и аппаратного ускорения сетевых функций.
Телекоммуникации и мобильный транспорт. Мобильный backhaul, PON, MIMO‑обработка, функции обработки пакетов и трафика, синхронные линки.
Радиоизмерительные и тестовые системы. Синхронный захват и буферизация данных, временная привязка, детерминированная обработка, хранение временных данных.
Цифровая обработка сигналов и ЦОС‑прототипы. Многоканальные фильтры, БПФ большого размера, корреляторы, демодуляторы, аппаратные конвейеры.
Системы сбора и обработки данных. Реализация конвейеров захвата, предобработки и передачи данных с детерминированными задержками.
Прототипирование и отладка IP‑ядер. Быстрая проверка логики, конвейеров, AXI‑интерфейсов, FIFO, фильтров и БПФ на реальной аппаратной платформе.
Интеграция с модулями расширения. Использование FMC‑модулей для АЦП/ЦАП/RF, подключение камер, дисплеев, тестовых стендов.
Демонстрации и обучение. Готовые интерфейсы, индикация и разъёмы позволяют быстро показать работу алгоритмов и систем.

  Поддержка и интеграция
Плата AXKU15 рассчитана на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR4, PCIe, AXI, QSFP, FMC и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, QSPI, работы с PCIe, AXI‑периферией, FMC‑модулями, QSFP28 и высокоскоростными трансиверами.
Документация. Схемы платы, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется подключить питание 12 В, загрузить референсный проект для проверки DDR4 и PCIe, проверить работу FMC‑интерфейса с тестовым модулем, затем отработать типовые сценарии с QSFP28 или трансиверами.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXKU15;
крепёжные элементы (стойки, винты) при наличии;
радиатор/система охлаждения (часто предустановлена);
документация (руководство пользователя, схема платы, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Блок питания 12 В, кабели, осциллограф, логический анализатор, ПК с Vivado, FMC‑модули, QSFP‑трансиверы, камеры, дисплеи, тестовая периферия в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. С запасом по току для питания платы и подключаемой периферии.
QSFP28‑трансиверы и кабели. Для реализации оптических линков и тестирования пропускной способности.
FMC‑модули. АЦП, ЦАП, RF‑платы для расширения функционала.
Периферия. Камеры, дисплеи, тестовые модули, подключаемые через FMC или MIPI.
Хост‑ПК с Vivado. Для проектирования FPGA, отладки и загрузки конфигурации.
Измерительные приборы. Осциллограф и логический анализатор — для контроля сигналов, проверки временных диаграмм и качества интерфейсов.

 Почему стоит использовать AXKU15 для проектов
AXKU15 оптимален, когда нужна готовая отладочная платформа на базе мощной FPGA Kintex UltraScale+ с экстремальными сетевыми интерфейсами (QSFP28, GTY) и широкими возможностями расширения (FMC HPC). Плата позволяет сразу приступить к разработке и тестированию без проектирования базовой платы. Для инженеров это удобное решение для прототипирования, отладки IP‑ядер и создания демонстрационных стендов; для разработчиков аппаратуры — платформа для быстрой проверки интерфейсов и алгоритмов с возможностью дальнейшей миграции на собственные SoM‑решения.
