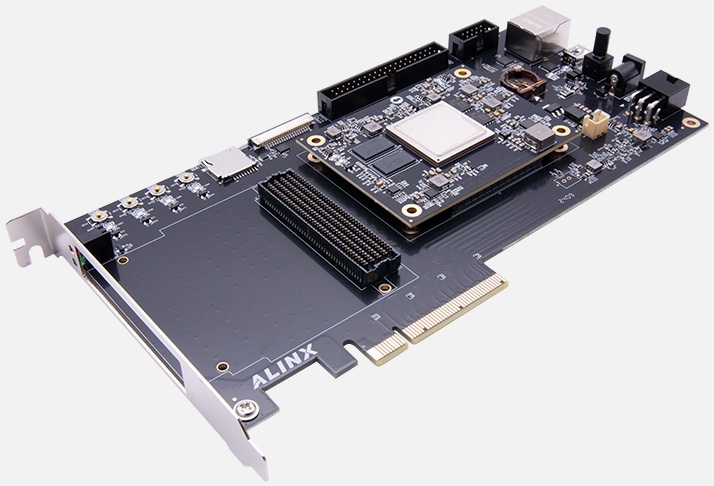

Отладочная плата AXKU3

AXKU3 (производитель — Alinx) — это отладочная плата с FPGA Xilinx Kintex UltraScale+ (XCKU3P‑2FFVA1156I), ориентированная на задачи цифровой обработки сигналов, прототипирование встраиваемых ускорителей и учебные проекты, где нужна хорошая вычислительная плотность без топовой производительности. В отличие от более простых решений (вроде Z7‑P или DZ7) здесь реализована полноценная архитектура Kintex UltraScale+: заметно больше DSP‑слайсов, быстрые трансиверы и поддержка DDR4. В отличие от высокопроизводительных модулей (вроде ACU9EG) AXKU3 — это готовая плата «из коробки» с интерфейсами для стенда: Ethernet, USB, FMC, PCIe.

Ключевое преимущество AXKU3 — баланс цены, производительности и удобства: 252 000 логических ячеек и 1 260 DSP‑слайсов позволяют реализовывать сложные фильтры, БПФ, демодуляторы и аппаратные конвейеры; PCIe Gen3×4 и FMC‑HPC дают возможность подключать модули АЦП/ЦАП, видеоинтерфейсы, RF‑платы; 4 ГБ DDR4 на 64‑битной шине обеспечивают достаточную буферизацию потоков. Плата поставляется с активным охлаждением и всеми сервисными цепями — можно сразу ставить на стенд и тестировать алгоритмы.

По сравнению с AXAU15/AXAU25 плата AXKU3 даёт более мощную DSP‑подсистему и архитектуру Kintex (а не Artix), что важно для ресурсоёмкой ЦОС; по сравнению с топовыми Kintex‑решениями (вроде ACKU095/ACU9EG) она проще, дешевле и компактнее, но сохраняет PCIe, FMC и достаточную вычислительную плотность для большинства прототипов и учебных задач. Это удобно, когда нужно быстро развернуть стенд для валидации алгоритмов, тестирования интерфейсов или демонстрации решения.

Основное преимущество AXKU3 — готовая платформа для ЦОС и прототипирования с быстрыми интерфейсами: можно сразу подключать FMC‑модули, тестировать PCIe, отрабатывать алгоритмы фильтрации, БПФ и демодуляции без проектирования собственной платы.

Основные преимущества
Архитектура Kintex UltraScale+. 252 000 логических ячеек, 1 260 DSP‑слайсов, ~13,5 Мб Block RAM — для сложных фильтров, многоканального БПФ, корреляторов, демодуляторов и аппаратных конвейеров.
Память и хранение. 4 ГБ DDR4 (64‑бит, 2400–2666 Мбит/с) — для буферизации больших потоков и хранения временных данных; 32 Мб QSPI Flash — для конфигурации и пользовательских данных.
Интерфейсы расширения. FMC‑HPC (37 пар LVDS + 8 пар GTH) — для модулей АЦП/ЦАП, оптики, RF, видео; 2×40‑pin (шаг 2,54 мм, 34 IO) — для быстрого подключения камер, дисплеев, тестовых модулей.
Высокоскоростные интерфейсы. PCIe Gen3×4 — для подключения к хост‑системам, NVMe, ускорителям; Gigabit Ethernet — для удалённого управления и передачи данных.
Сервисные интерфейсы. USB 2.0 (UART) — для отладки и консольного доступа; EEPROM и датчик температуры — для мониторинга и идентификации.
Компактный форм‑фактор. Удобно размещать в учебных стендах, небольших корпусах и демонстрационных макетах.
Активное охлаждение. Предустановленный низкопрофильный кулер — для стабильной работы при высокой загрузке FPGA.
Промышленная надёжность. Питание 12 В, индикация состояния (PWR, DONE, RXD, TXD), температурный контроль — для долговременных тестов.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AXKU3
FPGA	Xilinx Kintex UltraScale+ XCKU3P‑2FFVA1156I (16 нм FinFET)
Логические ячейки	~252 000
CLB Flip‑Flops	~226 800
CLB LUTs	~113 400
Block RAM	~13,5 Мб (384 блока по 36 Кб, с ECC)
DSP‑слайсы	1 260
Память	4 ГБ DDR4 SDRAM (64‑бит)
Накопитель	32 Мб (2×16 Мб) QSPI Flash
Интерфейсы	PCIe Gen3×4; FMC‑HPC; Gigabit Ethernet; USB 2.0; 2×40‑pin порты расширения; EEPROM 24LC04; датчик температуры LM75
Пользовательские I/O	Через FMC и 40‑pin порты (суммарно десятки дифференциальных и одиночных линий)
Питание	12 В DC (через разъём питания), типичное потребление зависит от загрузки FPGA
Форм‑фактор	Компактный (точные габариты зависят от ревизии, обычно ~150×100–170×110 мм)
Охлаждение	Активное, низкопрофильный кулер (предустановлен)
Температурный диапазон	Промышленный (обычно −40…+85 °C)
Особенности	Kintex UltraScale+, DDR4, PCIe Gen3×4, FMC‑HPC, активное охлаждение, готовая плата для стенда

Области применения
Цифровая обработка сигналов. Реализация фильтров, БПФ большого размера, корреляторов, демодуляторов, аппаратных конвейеров и ускорителей.
Прототипирование встраиваемых ускорителей. Быстрая проверка логики, конвейеров, AXI‑интерфейсов, FIFO, фильтров и БПФ на реальной плате.
Системы сбора данных. Синхронный захват и буферизация данных, временная привязка, детерминированная обработка, хранение временных данных.
Машинное зрение и обработка изображений. Реализация конвейеров захвата, предобработки, фильтрации и анализа изображений с выводом через FMC‑модули и буферизацией в DDR4.
Учебные и исследовательские проекты. Изучение архитектуры Kintex UltraScale+, высокоскоростных интерфейсов, типовых сценариев отладки на реальных нагрузках.
Демонстрационные стенды и выставки. Готовые интерфейсы позволяют быстро показать работу системы заказчику или на мероприятии.
Встраиваемые решения с умеренной нагрузкой. Контроллеры, шлюзы, модули акселерации, где важна надёжность и наличие быстрых интерфейсов.

Поддержка и интеграция
Плата AXKU3 рассчитана на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR4, PCIe, AXI и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, QSPI, работы с PCIe Gen3, FMC и AXI‑периферией.
Документация. Схемы платы, распиновка FMC и 40‑pin портов, рекомендации по подключению и тестированию, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется подключить блок питания 12 В, соединить плату с ПК по USB (UART) и/или Ethernet, загрузить референсный проект для проверки DDR4 и PCIe, затем отработать типовые сценарии с FMC‑модулем или портами расширения.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXKU3 с предустановленным кулером;
Mini USB‑кабель;
USB‑кабель для программатора;
адаптер питания 12 В (или кабель под ваш БП);
PCIe‑заглушка (fence);
документация (руководство пользователя, схема платы, распиновка интерфейсов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Осциллограф, логический анализатор, ПК с Vivado, FMC‑модули (АЦП/ЦАП, оптика, RF), камеры, дисплеи в комплект не входят.

Дополнительные аксессуары для полноценной работы
Хост‑ПК с Vivado. Для проектирования FPGA, отладки и загрузки конфигурации.
FMC‑модули. АЦП/ЦАП, RF‑платы, видеоинтерфейсы — для расширения функционала и реальных сценариев.
Периферия. Камеры, дисплеи, тестовые генераторы сигналов, платы расширения через 40‑pin порты.
Измерительные приборы. Осциллограф и логический анализатор — для контроля сигналов, проверки временных диаграмм и качества интерфейсов.
Кабели. Ethernet, USB, кабели для подключения FMC и 40‑pin модулей.

Почему стоит использовать AXKU3 для проектов
AXKU3 оптимальна, когда нужна хорошая DSP‑производительность (1 260 DSP, 252 тыс. логических ячеек) с быстрыми интерфейсами (PCIe Gen3×4, FMC) в формате готовой отладочной платы. Плата экономит время на проектировании критичной подсистемы и позволяет сразу сосредоточиться на прикладных алгоритмах и интерфейсах. Для студентов и преподавателей это удобная платформа для изучения Kintex UltraScale+ и ЦОС; для инженеров — практичное решение для прототипов, встраиваемых ускорителей, систем сбора данных и учебных стендов.
