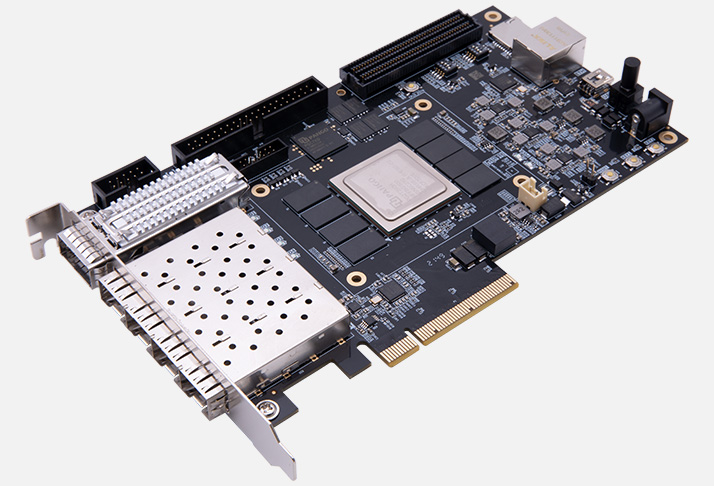

Отладочная плата AXP390

Отладочная плата AXP390 (производитель — Alinx) — это полноценный стенд на базе системы на кристалле Xilinx Zynq‑7035: в одном чипе объединены двухъядерный процессор ARM Cortex‑A9 (PS) и программируемая логика FPGA (Artix‑7, PL). В отличие от системного модуля P390, AXP390 уже содержит все интерфейсы и разъёмы — это готовое решение для быстрой разработки, а не компонент для встраивания.

По сравнению с AX7Z035B плата AXP390 имеет увеличенный объём памяти (2 ГБ DDR3 вместо 1 ГБ) и встроенный eMMC‑накопитель на 8 ГБ — это удобно для развёртывания ОС, хранения логов и эталонных данных без внешних носителей. По сравнению с «чистыми» FPGA‑платами (AX7015B, AX72xx) AXP390 даёт полноценную процессорную среду: можно запускать Linux, строить сетевые сервисы, выводить графику на HDMI и одновременно выполнять детерминированную обработку на FPGA.

Основное преимущество AXP390 — готовый к работе стенд с мощной гибридной архитектурой и промышленным исполнением: достаточно подать питание, подключить ПК и начать прототипирование.

Основные преимущества
Гибридная архитектура ARM+FPGA. Процессор решает задачи ОС, сетевого стека и интерфейса, FPGA — детерминированную обработку, высокоскоростные интерфейсы и алгоритмы ЦОС.
Увеличенная память и накопитель. 2 ГБ DDR3 и eMMC 8 ГБ позволяют полноценно запускать ОС, буферизировать потоки и хранить данные без дополнительных модулей.
Развитая периферия. Gigabit Ethernet, USB, HDMI, GPIO, I2C, SPI, UART — можно сразу строить законченные стенды с сетевым взаимодействием и визуализацией.
Расширение через FMC LPC. FMC LPC (VITA 57.1) позволяет подключать АЦП/ЦАП‑ и RF‑модули (AN9238, ADC‑FMC, FL6000, FH7000) для ВЧ‑ и измерительных задач.
Промышленное исполнение. Температурный диапазон −40…+85 °C подходит для стендовых и жёстких условий эксплуатации.
Зрелая поддержка под Vivado и Vitis. Готовые шаблоны, BSP, референсные проекты и примеры взаимодействия PS–PL ускоряют старт.
Компактные габариты. Удобно размещать в лабораторных макетах, стендах и корпусах.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AXP390
Система на кристалле	Xilinx Zynq‑7035 (Cortex‑A9 ×2 + FPGA Artix‑7)
Логические ячейки (FPGA)	~210 000
DSP‑блоки (FPGA)	~360
BRAM (FPGA)	~13 Мб
Память	2 ГБ DDR3 (16‑bit, 1600 MT/s)
Накопитель	eMMC 8 ГБ
Интерфейсы	Gigabit Ethernet, USB, HDMI, GPIO, I2C, SPI, UART
FMC	1×FMC LPC (VITA 57.1)
Питание	12 В DC (через разъём)
Форм‑фактор	Типовая плата под стандартные крепления, габариты ~150×105 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Совместимые модули	AN9238, ADC‑FMC, XTS‑FMC, FL6000, FH7000 и др.

Области применения
Гибридные ARM+FPGA‑системы. Распределение задач между процессором (ОС, протоколы, интерфейс) и FPGA (детерминированная обработка, высокоскоростные интерфейсы).
Цифровая обработка сигналов и ЦОС. Реализация фильтров, БПФ, демодуляторов, корреляторов на FPGA с передачей результатов и визуализацией на ARM.
Системы управления и автоматизации. ПИД‑регуляторы, высокоскоростные контуры управления на FPGA и высокоуровневое управление/логирование на ARM.
SDR и ВЧ‑системы. Приём и обработка сигналов с внешних модулей (FL6000, FH7000), формирование сигналов через ЦАП‑модули, синхронизация и буферизация на FPGA, сетевой обмен и интерфейс на ARM.
Измерительные и тестовые стенды. Синхронная оцифровка, анализ сигналов, хранение результатов, передача по Ethernet, вывод на HDMI.
Учебные и лабораторные работы. Изучение Zynq, разделения задач между PS и PL, работы с Linux на ARM, HDL‑языков, FMC и стандартных интерфейсов.
Прототипирование промышленных устройств. Быстрая проверка концепций с сетевым интерфейсом, графической визуализацией и детерминированной обработкой.

Поддержка и интеграция
Плата AXP390 рассчитана на разработку в Vivado (для FPGA) и Vitis (для ARM):
Vivado Design Suite. Для проектирования логики FPGA, трассировки, временных ограничений, отладки и генерации bitstream.
Vitis Platform/Application. Для создания загрузочных образов, запуска Linux/RTOS, разработки приложений на ARM и организации взаимодействия PS–PL.
Временные ограничения (SDC). Готовые шаблоны для DDR3, FMC LPC, синхронизации PS и PL.
IP‑ядра и блоки. Поддержка готовых IP для Ethernet, памяти, HDMI, интерфейсов ввода‑вывода, AXI‑шин и т. п.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и пропускной способности AXI.
Референсные проекты. Примеры инициализации DDR3 и eMMC, работы с FMC LPC, простых алгоритмов ЦОС на FPGA, запуска Linux на ARM, передачи данных по AXI, вывода на HDMI и работы с Ethernet.
Документация и BSP. Схемы, распиновки интерфейсов, рекомендации по согласованию линий, примеры сценариев тестирования и инициализации, BSP для Linux.
Для старта достаточно подать питание 12 В, подключить ПК по USB/Ethernet, открыть референсный проект (например, инициализация памяти + простой поток данных через FMC + вывод тестового изображения на HDMI + запуск Linux на ARM) и проверить базовые сценарии.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXP390;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновки интерфейсов, рекомендации по подключению и отладке, BSP и инструкции по запуску Linux);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для FPGA, Vitis‑проекты для ARM, примеры взаимодействия PS–PL, работы с FMC LPC, ЦОС‑алгоритмов, вывода на HDMI).
Блок питания, кабели, FMC‑модули (АЦП/ЦАП, RF‑модули), осциллограф, генератор сигналов, ПК с Vivado/Vitis в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. Стабильный источник питания с запасом по току для платы и подключаемых модулей.
FMC‑модули. Например, AN9238 (АЦП), ADC‑FMC, FL6000, FH7000 — для расширения функционала по приёму/передаче и оцифровке сигналов.
Генератор тестовых сигналов. Для проверки трактов приёма и передачи, калибровки и тестирования характеристик.
Осциллограф и анализатор спектра. Для контроля аналоговых и цифровых сигналов, проверки синхронизации и качества передачи данных.
Кабели и адаптеры. HDMI, Ethernet, USB, SMA и другие для подключения периферии и измерительных приборов.
Хост‑ПК с Vivado и Vitis. Для проектирования, отладки и загрузки конфигурации в ПЛИС и приложений на ARM.

Почему стоит использовать AXP390 для прототипирования и учебных задач
AXP390 позволяет сразу приступить к разработке гибридных систем без проектирования собственной платы: на FPGA можно реализовать критичные по задержкам алгоритмы, а на ARM — запустить Linux, сетевой стек и интерфейс пользователя. Для инженеров это способ быстро проверить архитектуру ARM+FPGA и взаимодействие с внешними модулями. Для преподавателей и студентов AXP390 удобна для изучения Zynq, разделения задач между процессорной и логической частями, работы с Linux, HDL‑языками, FMC и стандартными интерфейсами.
