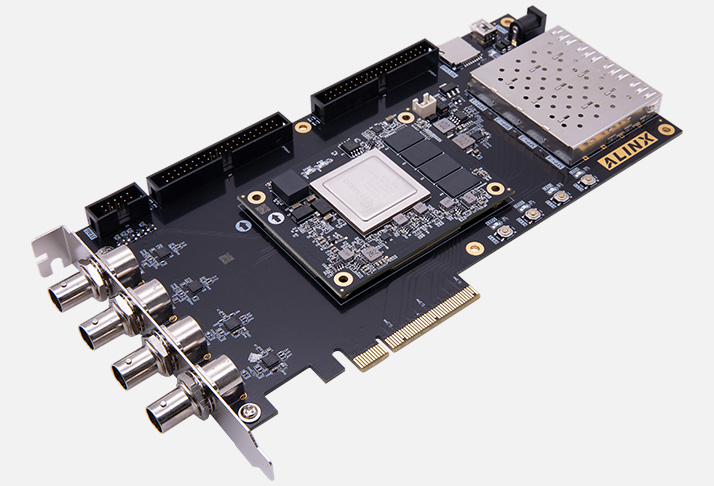

Отладочная плата AXP392

Отладочная плата AXP392 (производитель — Alinx) построена на гибридном чипе Xilinx Zynq‑7035: в одном кристалле объединены процессорная подсистема (два ядра ARM Cortex‑A9) и программируемая логика (FPGA Artix‑7). Плата ориентирована на задачи, где требуется не просто ARM+FPGA‑обработка, а согласованная работа нескольких плат между собой — например, для MIMO‑систем, антенных решёток, распределённых измерений или синхронизированных стендов.

По сравнению с AXP390 у AXP392 добавлены выделенные высокоскоростные линии синхронизации (sync lines) и интерфейсы для кластеризации нескольких плат. По сравнению с AXP391 AXP392 делает акцент не столько на «чистоте» питания и тактирования одной платы, сколько на точной синхронизации нескольких устройств: предусмотрены специальные разъёмы и схемы распределения опорного тактового сигнала и сигналов синхронизации между платами. По сравнению с системными модулями (P390) AXP392 остаётся готовым стендом «из коробки» с полным набором интерфейсов.

Основное преимущество AXP392 — возможность строить синхронизированные многомодульные системы: можно соединить несколько плат, распределить единый опорный тактовый сигнал, синхронизировать захват данных на FPGA и при этом сохранять полноценную ARM‑среду на каждой плате (Linux, сеть, интерфейс).

Основные преимущества
Гибридная архитектура ARM+FPGA. Процессор решает задачи ОС, сетевого стека и интерфейса, FPGA — детерминированную обработку, высокоскоростные интерфейсы и алгоритмы ЦОС.
Синхронизация и кластеризация. Выделенные линии синхронизации, поддержка распределения опорного такта между несколькими платами — для MIMO, антенных решёток и распределённых измерений.
Увеличенная память и накопитель. 2 ГБ DDR3 и eMMC 8 ГБ позволяют полноценно запускать ОС, буферизировать потоки и хранить данные без внешних носителей.
Развитая периферия. Gigabit Ethernet, USB, HDMI, GPIO, I2C, SPI, UART — можно сразу строить законченные стенды с сетевым взаимодействием и визуализацией.
Расширение через FMC LPC. FMC LPC (VITA 57.1) позволяет подключать АЦП/ЦАП‑ и RF‑модули (AN9238, ADC‑FMC, FL6000, FH7000) для ВЧ‑ и измерительных задач.
Промышленное исполнение. Температурный диапазон −40…+85 °C подходит для стендовых и жёстких условий эксплуатации.
Зрелая поддержка под Vivado и Vitis. Готовые шаблоны, BSP, референсные проекты и примеры взаимодействия PS–PL, а также сценарии синхронизации нескольких плат ускоряют старт.
Компактные габариты и типовая конструкция. Удобно размещать в лабораторных макетах, стендах и корпусах.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AXP392
Система на кристалле	Xilinx Zynq‑7035 (Cortex‑A9 ×2 + FPGA Artix‑7)
Логические ячейки (FPGA)	~210 000
DSP‑блоки (FPGA)	~360
BRAM (FPGA)	~13 Мб
Память	2 ГБ DDR3 (16‑bit, 1600 MT/s)
Накопитель	eMMC 8 ГБ
Интерфейсы	Gigabit Ethernet, USB, HDMI, GPIO, I2C, SPI, UART
FMC	1×FMC LPC (VITA 57.1)
Синхронизация	Выделенные линии синхронизации между платами, поддержка распределения опорного тактового сигнала
Питание	12 В DC (через разъём), улучшенная фильтрация и развязка
Форм‑фактор	Типовая плата под стандартные крепления, габариты ~150×105 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Совместимые модули	AN9238, ADC‑FMC, XTS‑FMC, FL6000, FH7000 и др.

Области применения
MIMO‑системы и антенные решётки. Синхронизированный захват и формирование сигналов на нескольких платах, совместная обработка на FPGA, координация через ARM.
Распределённые измерительные системы. Одновременный сбор данных с нескольких точек, синхронизация по времени, передача результатов по сети, хранение на eMMC.
Радиолокация и зондирование. Прототипирование многоканальных систем, фазированные антенные решётки, синхронизированная обработка эхо‑сигналов.
SDR и ВЧ‑системы. Приём и обработка сигналов с внешних модулей (FL6000, FH7000), синхронизированное формирование и демодуляция на нескольких каналах.
Системы управления и автоматизации. Распределённые контуры управления, синхронизированные задачи на FPGA, высокоуровневое управление и логирование на ARM.
Цифровая обработка сигналов и ЦОС. Параллельная реализация фильтров, БПФ, демодуляторов на нескольких FPGA с координацией через сеть и ARM.
Учебные и лабораторные работы. Изучение Zynq, синхронизации нескольких FPGA‑плат, работы с Linux, HDL‑языков, FMC, а также принципов построения многоканальных и фазированных систем.
Прототипирование промышленных устройств. Быстрая проверка концепций многомодульных систем с синхронизацией, сетевым интерфейсом и детерминированной обработкой.

Поддержка и интеграция
Плата AXP392 рассчитана на разработку в Vivado (для FPGA) и Vitis (для ARM):
Vivado Design Suite. Для проектирования логики FPGA, временных ограничений (SDC), трассировки, отладки и генерации bitstream, включая сценарии синхронизации нескольких плат.
Vitis Platform/Application. Для создания загрузочных образов, запуска Linux/RTOS, разработки приложений на ARM и организации взаимодействия PS–PL и между платами.
Временные ограничения (SDC). Готовые шаблоны для DDR3, FMC LPC, синхронизации PS и PL, а также для работы с внешними опорными тактовыми сигналами и линиями синхронизации.
IP‑ядра и блоки. Поддержка готовых IP для Ethernet, памяти, HDMI, интерфейсов ввода‑вывода, AXI‑шин и специальных блоков синхронизации.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и пропускной способности AXI, а также мониторинг синхронизации между платами.
Референсные проекты. Примеры инициализации DDR3 и eMMC, работы с FMC LPC, простых алгоритмов ЦОС на FPGA, запуска Linux на ARM, передачи данных по AXI, вывода на HDMI, работы с Ethernet, а также сценарии синхронизации двух и более плат.
Документация и BSP. Схемы, распиновки интерфейсов, рекомендации по согласованию линий, примеры сценариев тестирования и инициализации, BSP для Linux, а также особенности работы с синхронизацией и распределением тактовых сигналов.
Для старта достаточно подать питание 12 В, подключить ПК по USB/Ethernet, открыть референсный проект (например, инициализация памяти + синхронизация двух плат + простой поток данных через FMC + вывод тестового изображения на HDMI + запуск Linux на ARM) и проверить базовые сценарии.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXP392;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновки интерфейсов, рекомендации по подключению и отладке, BSP и инструкции по запуску Linux, особенности работы с синхронизацией);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для FPGA, Vitis‑проекты для ARM, примеры взаимодействия PS–PL, работы с FMC LPC, ЦОС‑алгоритмов, вывода на HDMI, а также примеры синхронизации нескольких плат).
Блок питания, кабели, FMC‑модули (АЦП/ЦАП, RF‑модули), осциллограф, генератор сигналов, ПК с Vivado/Vitis в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. Стабильный источник питания с запасом по току для платы и подключаемых модулей.
FMC‑модули. Например, AN9238 (АЦП), ADC‑FMC, FL6000, FH7000 — для расширения функционала по приёму/передаче и оцифровке сигналов.
Генератор тестовых сигналов. Для проверки трактов приёма и передачи, калибровки и тестирования характеристик.
Осциллограф и анализатор спектра. Для контроля аналоговых и цифровых сигналов, проверки синхронизации, анализа джиттера и качества распределения тактового сигнала между платами.
Кабели и адаптеры. HDMI, Ethernet, USB, SMA, а также кабели/адаптеры для линий синхронизации между платами.
Хост‑ПК с Vivado и Vitis. Для проектирования, отладки и загрузки конфигурации в ПЛИС и приложений на ARM.

Почему стоит использовать AXP392 для прототипирования и учебных задач
AXP392 позволяет сразу приступить к разработке многомодульных и синхронизированных систем без проектирования собственной платы. Для инженеров это способ быстро проверить архитектуру распределённой ARM+FPGA‑системы, синхронизированный захват/формирование сигналов и взаимодействие нескольких плат. Для преподавателей и студентов AXP392 удобна для изучения Zynq, принципов синхронизации FPGA‑устройств, работы с Linux, HDL‑языками, FMC, а также для освоения многоканальных, MIMO‑ и фазированных антенных систем.
