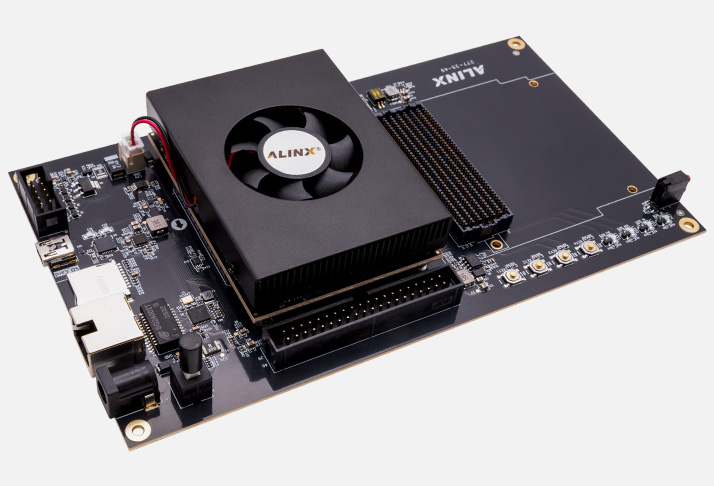

Отладочная плата AXP500F

Отладочная плата AXP500F (производитель — Alinx) построена на SoC Xilinx Zynq‑7045 — это гибридная архитектура, где в одном кристалле объединены процессорная подсистема (два ядра ARM Cortex‑A9) и программируемая логика на базе FPGA семейства Kintex‑7. По сравнению с сериями AXP39x здесь существенно выше плотность логических ресурсов и производительность DSP‑блоков, что делает плату оптимальной для задач с интенсивной цифровой обработкой сигналов, многоканального приёма/передачи и сложных алгоритмов на FPGA.

По сравнению с AXK‑серией (AXK400/401/402) AXP500F использует экосистему Zynq/Kintex вместо Kosmo‑2: упор сделан не на PCIe/HSST, а на высокую вычислительную плотность FPGA и зрелые IP‑решения для ЦОС и связи. По сравнению с AXP391/392 у AXP500F больше логических ячеек, DSP и BRAM, выше пропускная способность памяти и более мощный FPGA‑ядро, но нет акцента на межплатную синхронизацию.

Основное преимущество AXP500F — максимальная FPGA‑производительность в форм‑факторе отладочной платы с полноценной ARM‑подсистемой: можно запускать Linux, вести логирование и управление, а всю детерминированную и вычислительно сложную обработку выполнять на FPGA.

Основные преимущества
Высокая FPGA‑производительность. Kintex‑7 в составе Zynq‑7045 даёт существенно больше LUT, DSP‑блоков и BRAM по сравнению с Artix‑7, что важно для сложных фильтров, БПФ, демодуляторов, корреляторов и многоканальной обработки.
Гибридная архитектура ARM+FPGA. Cortex‑A9 решает задачи ОС, сетевого стека, интерфейса и высокоуровневой логики, FPGA — детерминированную обработку, высокоскоростные интерфейсы и аппаратную акселерацию.
Увеличенная память и накопитель. 4 ГБ DDR3 и eMMC 16 ГБ позволяют буферизировать большие потоки данных, хранить логи и запускать полноценные ОС без внешних накопителей.
FMC HPC с высокой плотностью. Более высокая пропускная способность и число линий по сравнению с LPC — удобно для подключения высокоскоростных АЦП/ЦАП, RF‑модулей и мультигигабитных интерфейсов.
Развитая периферия. Gigabit Ethernet, USB, HDMI, GPIO, I2C, SPI, UART — можно сразу строить законченные стенды с сетевым взаимодействием и визуализацией.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка подходят для стендовых и жёстких условий эксплуатации.
Зрелая поддержка под Vivado и Vitis. Готовые BSP, референсные проекты, IP‑блоки и шаблоны временных ограничений (SDC) ускоряют старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AXP500F
Система на кристалле	Xilinx Zynq‑7045 (2×Cortex‑A9 + FPGA Kintex‑7)
Логические ячейки (FPGA)	~416 000
DSP‑блоки (FPGA)	~1 200
BRAM (FPGA)	~21 Мб
Память	4 ГБ DDR3 (16‑bit, 1600 MT/s)
Накопитель	eMMC 16 ГБ + QSPI флэш‑память
Интерфейсы	Gigabit Ethernet, USB, HDMI, GPIO, I2C, SPI, UART
FMC	1×FMC HPC (VITA 57.1)
Питание	12 В DC (через разъём), стабилизированные напряжения формируются на плате
Форм‑фактор	Типовая плата под стандартные крепления, габариты ~170×120 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Совместимые модули	АЦП/ЦАП‑модули, RF‑модули, SDR‑платы, ЦОС‑модули под FMC HPC

Области применения
Цифровая обработка сигналов и ЦОС. Реализация многоканальных фильтров, БПФ, корреляторов, демодуляторов, эквалайзеров и других вычислительно сложных алгоритмов на FPGA с передачей результатов на ARM.
SDR и радиосистемы. Многоканальный приём/передача с внешними RF‑модулями через FMC HPC, аппаратная демодуляция, формирование сигналов, буферизация и анализ.
Измерительные и тестовые системы. Синхронный захват данных, точная временная привязка, анализ сигналов, хранение логов, передача по сети.
Прототипирование встраиваемых систем. Проверка концепций с детерминированной обработкой на FPGA и высокоуровневым управлением на ARM, подготовка к переносу на серийные платы.
Учебные и исследовательские проекты. Изучение Zynq, архитектуры Kintex‑7, работы с FMC HPC, реализации алгоритмов ЦОС и SDR на FPGA, взаимодействия PS–PL.
Системы управления и автоматизации. Высокоскоростные контуры управления, ПИД‑регуляторы, обработка датчиков, логирование и визуализация на ARM.
Телекоммуникации и сетевые стенды. Реализация физических уровней, тестирование протоколов, анализ трафика, аппаратная акселерация.

Поддержка и интеграция
Плата AXP500F рассчитана на разработку в Vivado (для FPGA) и Vitis (для ARM):
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для ЦОС, FMC, памяти и высокоскоростных интерфейсов.
Vitis Platform/Application. Создание загрузочных образов, запуск Linux/RTOS, разработка приложений на ARM, организация взаимодействия PS–PL.
IP‑блоки и шаблоны. Готовые IP для Ethernet, памяти, HDMI, интерфейсов ввода‑вывода, AXI‑шин, а также референсные блоки для FMC HPC и ЦОС.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и пропускной способности AXI.
Референсные проекты. Примеры инициализации DDR3 и eMMC, работы с FMC HPC, простых алгоритмов ЦОС (фильтры, БПФ), демодуляции, передачи данных по AXI, вывода на HDMI, работы с Ethernet.
Документация. Схемы, распиновки интерфейсов, рекомендации по согласованию линий, примеры сценариев тестирования и инициализации, BSP для Linux.
Для старта достаточно подать питание 12 В, подключить ПК по USB/Ethernet, открыть референсный проект (инициализация памяти + простой поток через FMC + вывод на HDMI + Linux на ARM) и проверить базовые сценарии.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXP500F;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновки, рекомендации по подключению и отладке, BSP и инструкции по запуску Linux);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для FPGA, Vitis‑проекты для ARM, примеры взаимодействия PS–PL, работы с FMC HPC, ЦОС‑алгоритмов, вывода на HDMI).
Блок питания, кабели, FMC‑модули (АЦП/ЦАП, RF), осциллограф, анализатор спектра, ПК с Vivado/Vitis в комплект не входят.
