Отладочная плата AXU15EGB

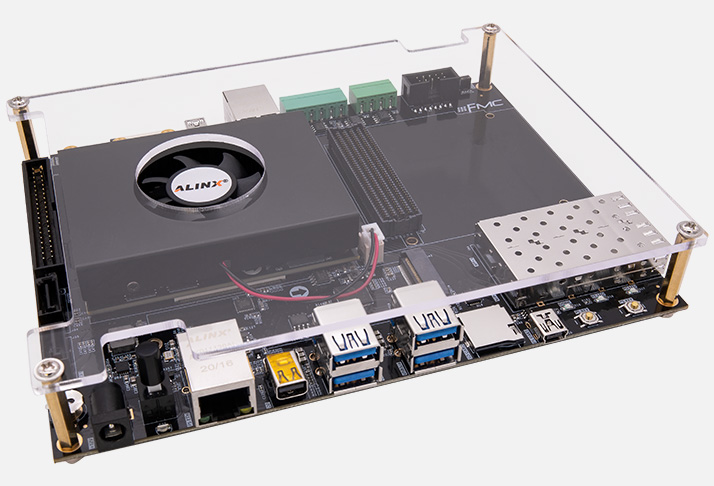

AXU15EGB (производитель — Alinx) — это высокопроизводительная отладочная плата с FPGA Xilinx Kintex UltraScale+ (XCKU15P‑2FFVA1156I), рассчитанная на разработку и прототипирование ресурсоёмких систем: цифровой обработки сигналов, радиоизмерительных комплексов, сетевых ускорителей, телекоммуникационных решений и сложных IP‑ядер. В отличие от SoM‑модулей (вроде ACKU5 или ACU11EG) здесь уже реализована вся базовая инфраструктура: интерфейсы, разъёмы, индикация, система питания и отладки — можно сразу запускать референсные проекты и тестировать сценарии без разработки собственной платы.

Ключевое преимущество AXU15EGB — высокая вычислительная и трансиверная плотность в формате готовой платформы: ~672 000 логических ячеек, 2 400 DSP‑слайсов и 8 ГБ DDR4 позволяют реализовывать сложные фильтры, многоканальные БПФ, демодуляторы и аппаратные конвейеры. 32 трансивера GTY до 28,21 Гбит/с и PCIe Gen3×16 дают возможность строить системы с экстремальной пропускной способностью (оптические линки, высокоскоростные АЦП/ЦАП, сетевые интерфейсы). Наличие FMC HPC позволяет подключать модули расширения (АЦП, ЦАП, RF‑модули и т. п.), а набор пользовательских портов (Ethernet, USB‑UART, кнопки, светодиоды) упрощает отладку и демонстрацию.

По сравнению с ACU11EG (SoM) плата AXU15EGB даёт не только ту же вычислительную базу, но и всю необходимую инфраструктуру «из коробки»: Ethernet, USB‑UART, элементы управления и индикации, разъёмы и систему питания. По сравнению с более простыми отладочными платами (вроде AXKU5) AXU15EGB превосходит их по DSP‑производительности, количеству трансиверов и объёму памяти — это уровень для серьёзных промышленных и измерительных прототипов. Основное преимущество — топовая FPGA‑платформа с готовой периферией и возможностью быстрого старта.

Основные преимущества
Высокая вычислительная и DSP‑плотность. 2 400 DSP‑слайсов, ~672 000 логических ячеек и ~33,6 Мб Block RAM — для сложных фильтров, многоканального БПФ, корреляторов, демодуляторов и аппаратных конвейеров.
Очень быстрые трансиверы. 32×GTY до 28,21 Гбит/с — для оптических модулей, видеоинтерфейсов, сетевых линков и синхронной передачи данных на предельных скоростях.
Большой объём и высокая пропускная способность памяти. 8 ГБ DDR4 на 64‑битной шине (2400–2666 Мбит/с) — для буферизации больших потоков, хранения таблиц, временных данных и длительных записей.
Расширенные PCIe‑возможности. PCIe Gen3×16 — для подключения к хост‑системам, ускорителям и высокоскоростным устройствам.
Гибкие возможности расширения. FMC HPC (34 пары LVDS + 8 пар GTH) для модулей АЦП/ЦАП/RF; дополнительные порты для интеграции с внешними устройствами.
Готовые пользовательские интерфейсы. Gigabit Ethernet, USB‑UART (для отладки и консоли), 4 кнопки, 5 светодиодов — для быстрого старта и демонстрации.
Компактный форм‑фактор. Габариты 230×140 мм — удобно для лабораторных стендов, демонстраций и интеграции в корпуса.
Промышленное исполнение. Диапазон −40…+85 °C подходит для жёстких условий эксплуатации.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AXU15EGB
FPGA	Xilinx Kintex UltraScale+ XCKU15P‑2FFVA1156I (16 нм FinFET)
Логические ячейки	~672 000
CLB Flip‑Flops	~604 800
CLB LUTs	~302 400
Block RAM	~33,6 Мб (960 блоков по 36 Кб, с ECC)
DSP‑слайсы	2 400
Трансиверы	32×GTY, до 28,21 Гбит/с
Память	8 ГБ DDR4 SDRAM (64‑бит, 2400–2666 Мбит/с)
Накопитель	64 Мб (2×32 Мб) QSPI Flash
Интерфейсы	PCIe Gen3×16; FMC HPC; Gigabit Ethernet; USB‑UART; пользовательские порты
Пользовательскиеэлементы	4 кнопки, 5 светодиодов (PWR, RXD, TXD и др.)
Питание	12 В DC, потребление зависит от загрузки FPGA
Форм‑фактор	230×140×10 мм
Температурныйдиапазон	−40…+85 °C (промышленное исполнение)
Особенности	Готовая отладочная платформа с FMC, PCIe, GTY; для высокопроизводительногопрототипирования

Области применения
Цифровая обработка сигналов и ЦОС‑прототипы. Реализация фильтров, БПФ, корреляторов, демодуляторов, аппаратных конвейеров и ускорителей на FPGA.
Телекоммуникации и сетевой транспорт. Мобильный backhaul, пассивные оптические сети (PON), MIMO‑обработка, функции обработки пакетов и трафика.
Радиоизмерительные и тестовые системы. Синхронный захват и буферизация данных, временная привязка, детерминированная обработка, хранение временных данных.
Системы сбора и обработки данных. Реализация конвейеров захвата, предобработки и передачи данных с детерминированными задержками.
Прототипирование и отладка IP‑ядер. Быстрая проверка логики, конвейеров, AXI‑интерфейсов, FIFO, фильтров и БПФ на реальной аппаратной платформе.
Интеграция с модулями расширения. Использование FMC‑модулей для АЦП/ЦАП/RF, подключение камер, дисплеев, тестовых стендов.
Демонстрации и обучение. Готовые интерфейсы, индикация и разъёмы позволяют быстро показать работу алгоритмов и систем.

Поддержка и интеграция
Плата AXU15EGB рассчитана на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR4, PCIe, AXI и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, QSPI, работы с PCIe, AXI‑периферией, FMC‑модулями и высокоскоростными трансиверами.
Документация. Схемы платы, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется подключить питание 12 В, загрузить референсный проект для проверки DDR4 и PCIe, проверить работу FMC‑интерфейса с тестовым модулем, затем отработать типовые сценарии с трансиверами или пользовательскими интерфейсами.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXU15EGB;
крепёжные элементы (стойки, винты) при наличии;
документация (руководство пользователя, схема платы, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Блок питания 12 В, кабели, осциллограф, логический анализатор, ПК с Vivado, FMC‑модули, камеры, дисплеи, тестовая периферия в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. С запасом по току для питания платы и подключаемой периферии.
FMC‑модули. АЦП, ЦАП, RF‑платы для расширения функционала.
Периферия. Камеры, дисплеи, тестовые модули, подключаемые через FMC или пользовательские порты.
Хост‑ПК с Vivado. Для проектирования FPGA, отладки и загрузки конфигурации.
Измерительные приборы. Осциллограф и логический анализатор — для контроля сигналов, проверки временных диаграмм и качества интерфейсов.

Почему стоит использовать AXU15EGB для проектов
AXU15EGB оптимален, когда нужна готовая отладочная платформа на базе мощной FPGA Kintex UltraScale+ с высокой DSP‑производительностью (2 400 DSP, 672 тыс. логических ячеек), большим объёмом памяти (8 ГБ) и высокой трансиверной плотностью (32×GTY до 28,21 Гбит/с). Плата позволяет сразу приступить к разработке и тестированию без проектирования базовой платы. Для инженеров это удобное решение для прототипирования, отладки IP‑ядер и создания демонстрационных стендов; для разработчиков аппаратуры — платформа для быстрой проверки интерфейсов и алгоритмов с возможностью дальнейшей миграции на собственные SoM‑решения.
