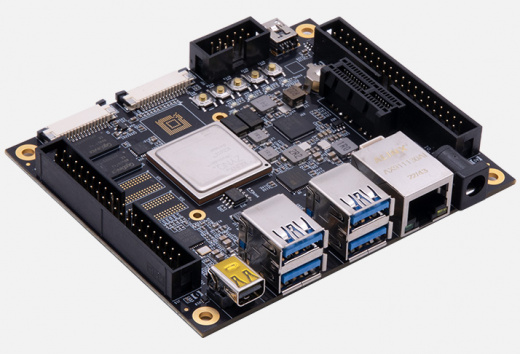

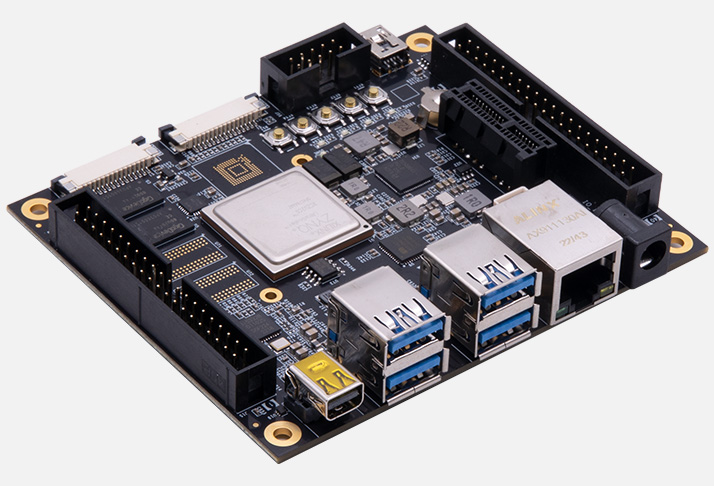

Отладочная плата AXU2CGA

Отладочная плата AXU2CGA построена на базе SoC Xilinx Zynq UltraScale+ ZU2CG: в одном кристалле совмещены процессорная подсистема (два ядра ARM Cortex‑A53 и ядро RISC‑V для управления и мониторинга) и FPGA‑архитектура UltraScale+. Это позволяет эффективно разделять задачи: на ARM запускать ОС, стек протоколов и пользовательские приложения, а на FPGA реализовывать детерминированные интерфейсы, конвейеры обработки данных, буферы и аппаратные ускорители.

По сравнению с решениями на Zynq‑7000 (например, AC7Z010, AC7Z020) AXU2CGA даёт более современную архитектуру UltraScale+, заметно выше производительность CPU и FPGA, больший объём и пропускную способность памяти, а также расширенный набор высокоскоростных интерфейсов (M.2/PCIe, SATA). По сравнению с индустриальной версией AXU2CGB‑I плата AXU2CGA ориентирована на стандартные условия эксплуатации: у неё нет усиленных цепей питания и расширенной защиты интерфейсов, зато она остаётся полноценной платформой для разработки, прототипирования и обучения.

В отличие от более ёмких решений вроде AXU3EG‑F, AXU2CGA базируется на чипе ZU2CG — это оптимальный баланс между логическими ресурсами FPGA и стоимостью для большинства типовых задач. Для инженеров это экономия времени на прототипирование: не нужно проектировать базовую электронику, чтобы сразу начать отладку взаимодействия ARM и FPGA. Для вузов и курсов — удобная и понятная платформа для лабораторных работ по гибридным системам.

Основные преимущества
Гибридная архитектура в одном кристалле. ARM Cortex‑A53 + RISC‑V + FPGA UltraScale+: можно совмещать ОС и детерминированную обработку без внешних мостов.
Высокая производительность при умеренной сложности. Достаточный объём логических ресурсов FPGA для аппаратных ускорителей, фильтров, интерфейсов и конвейеров; CPU подходит для приложений и драйверов.
Богатая периферия «из коробки». HDMI, USB 3.0/2.0, Gigabit Ethernet, M.2 (PCIe), SATA, SD, GPIO, I²C, SPI, UART, JTAG — можно сразу тестировать мультимедийные, сетевые, накопительные и промышленные сценарии.
Гибкое взаимодействие ARM–FPGA. AXI‑интерфейсы с высокой пропускной способностью и низкой задержкой позволяют эффективно передавать данные и синхронизировать задачи.
Поддержка современных ОС и стеков. Linux, RTOS, драйверы для высокоскоростных интерфейсов, мультимедийные фреймворки.
Удобная отладка. JTAG для ARM и FPGA, встроенные логические анализаторы, средства трассировки и профилирования задержек.
Оптимальный баланс для типовых проектов. По сравнению с более мощными платами AXU2CGA проще и дешевле, но сохраняет все ключевые возможности Zynq UltraScale+.

Технические характеристики

Параметр	Значение
Производитель	(указать производителя, если известно; иначе — «разработчик/поставщик платы»)
Модель	AXU2CGA
SoC FPGA	Xilinx Zynq UltraScale+, чип ZU2CG (Cortex‑A53 ×2, RISC‑V, FPGA UltraScale+)
Процессорная подсистема	Двухъядерный ARM Cortex‑A53 (до ~1,2–1,5 ГГц), RISC‑V (для управления и мониторинга)
FPGA‑часть	Архитектура UltraScale+, достаточный объём LUT/триггеров/BRAM/DSP для типовых аппаратных задач (интерфейсы, фильтры, конвейеры, простые ускорители)
Память	DDR4 (объём и конфигурация зависят от версии; типично 2–4 ГБ), высокоскоростная шина памяти
Интерфейсы	Gigabit Ethernet, HDMI, USB 3.0/2.0, M.2 (PCIe), SATA, SD, GPIO, I²C, SPI, UART, JTAG
Видео/мультимедиа	HDMI‑вход и выход, поддержка видеопотоков, аппаратная буферизация и предобработка в FPGA
Защита интерфейсов	Стандартная ESD‑защита (без расширенных цепей, как в индустриальных версиях)
Мониторинг	Датчики температуры, напряжения, телеметрия состояния системы, сторожевой таймер (опционально)
Питание	Внешний адаптер (часто 12–19 В DC) или через разъём питания; схемы распределения и фильтрации питания
Форм‑фактор	Компактная отладочная плата (точные габариты зависят от исполнения)
Температурный диапазон	0…+70 °C (коммерческое исполнение; не расширенный промышленный диапазон)
Совместимые инструменты	Xilinx Vivado, Vitis, PetaLinux, SDK/BSP, IP‑ядра, референсные дизайны
Особенности	AXI‑мост между ARM и FPGA, загрузка с QSPI/SD/eMMC/накопителя, поддержка Bare‑Metal и Linux, JTAG‑отладка

Области применения
Прототипирование гибридных встраиваемых систем. Часть логики на ARM (ОС, стек протоколов, интерфейс), часть — в FPGA (детерминированная обработка, интерфейсы, буферы).
Аппаратные ускорители и конвейеры. Реализация фильтров, БПФ, корреляторов, предобработки данных в FPGA; управление и логирование на ARM.
Мультимедиа и видеосистемы. Аппаратная предобработка кадров, буферизация, синхронизация, вывод на HDMI; интерфейс и управление на ARM.
Сетевые устройства и анализаторы трафика. Аппаратное ускорение обработки пакетов, временные метки, синхронизация; сетевой стек и приложения на ARM.
Системы машинного зрения и обработки изображений. Предобработка и конвейеры в FPGA, анализ и трекинг на ARM.
Тестовые стенды и измерительные системы. Генерация и анализ сигналов, эмуляция протоколов, проверка совместимости устройств.
Образовательные проекты. Лабораторные по Zynq UltraScale+, AXI, встраиваемым ОС, аппаратным ускорителям и проектированию гибридных систем.

Поддержка и интеграция

Плата полностью интегрируется в экосистему Xilinx (AMD):
Xilinx Vivado. Для проектирования логики FPGA, настройки IP‑ядер, трассировки, генерации битового потока и анализа временных диаграмм.
Xilinx Vitis и PetaLinux. Для разработки ПО для ARM, драйверов, встраиваемой ОС, приложений и интеграции с периферией.
AXI‑интерфейсы и мосты. Для организации обмена данными между ARM и FPGA с минимальной задержкой и высокой пропускной способностью.
IP‑ядра и референсные дизайны. Готовые блоки для Ethernet, USB, HDMI, PCIe, тактирования и других подсистем.
Средства отладки. JTAG (для ARM и FPGA), встроенные логические анализаторы, трассировка сигналов, профилирование задержек и производительности.
Документация и BSP. Схемы, распиновки, рекомендации по подключению, примеры загрузки ОС, инициализации периферии и базовых проектов.
Для старта достаточно подключить питание, монитор (HDMI), клавиатуру/мышь (USB), сеть (Ethernet) и накопитель (M.2/SATA/SD), установить Vivado и Vitis, загрузить референсный образ PetaLinux или Bare‑Metal проект и проверить базовые сценарии: инициализацию интерфейсов, обмен данными по Ethernet/USB, простую обработку в FPGA и передачу результатов на ARM, вывод тестового изображения на HDMI.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXU2CGA;
кабель питания (адаптер или кабель для подключения к источнику);
кабель USB (для питания и/или JTAG);
крепёжные элементы (при наличии);
документация (руководство пользователя, схемы, распиновки, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты, Vitis‑приложения, скрипты инициализации, примеры обмена по Ethernet/USB/HDMI, взаимодействия ARM–FPGA).
Кабели для периферии (HDMI, Ethernet), накопители (M.2 SSD, SATA HDD/SSD), осциллограф, логический анализатор, хост‑ПК с ПО в комплект не входят.

Дополнительные аксессуары для полноценной работы
Хост‑ПК с Vivado и Vitis. Для разработки, моделирования и отладки проектов.
HDMI‑кабель. Для проверки мультимедийных сценариев и вывода изображения.
Ethernet‑кабель. Для сетевых тестов и удалённой отладки.
Накопитель (M.2 SSD, SATA HDD/SSD, SD‑карта). Для загрузки ОС, хранения образов и данных.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, диагностики ошибок и измерения задержек.
Кабели и адаптеры. USB‑адаптеры, переходники для GPIO при необходимости.
Источник питания. Если не используется комплектный адаптер.
Модули расширения и датчики. Для расширения сценариев тестирования и прототипирования.

Почему стоит использовать AXU2CGA для прототипирования и обучения
AXU2CGA даёт готовую платформу на базе Zynq UltraScale+ для быстрой разработки гибридных систем: не нужно проектировать базовую электронику, чтобы сразу начать отладку взаимодействия ARM и FPGA. По сравнению с индустриальными версиями (AXU2CGB‑I) плата рассчитана на стандартные условия, а по сравнению с более мощными (AXU3EG‑F) — на типовые задачи с разумным балансом ресурсов и стоимости. Для инженеров это быстрый старт и возможность проверить концепцию без лишних затрат; для преподавателей и студентов — понятный и удобный инструмент для освоения современной AXI‑архитектуры, встраиваемых ОС и аппаратных ускорителей.
