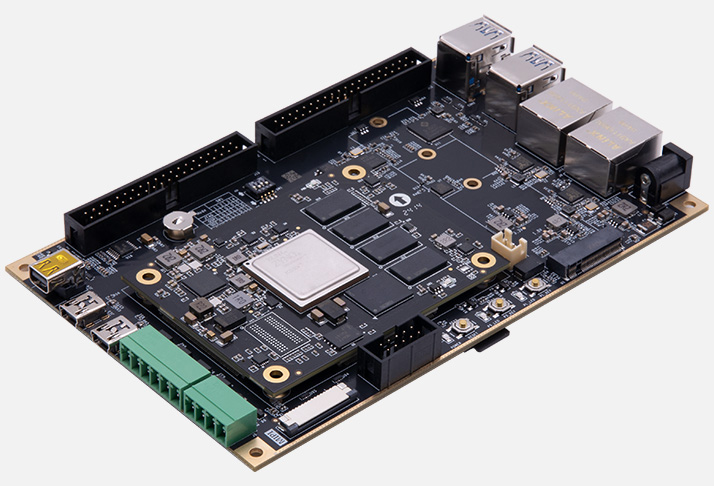

Отладочная плата AXU2CGB-E

Отладочная плата AXU2CGB‑E построена на SoC Xilinx Zynq‑7000: в едином кристалле объединены двухъядерная процессорная подсистема ARM Cortex‑A9 и программируемая логика FPGA Artix‑7‑класса. Это позволяет разделять задачи: на ARM запускать ОС, сетевой стек, интерфейс пользователя, а на FPGA реализовывать высокоскоростные интерфейсы, конвейеры обработки, аппаратные ускорители и детерминированные контроллеры.

По сравнению с «чистыми» FPGA‑платами (AVP50G, AXK100) AXU2CGB‑E даёт полноценную процессорную подсистему и готовую ОС (Linux/Bare‑Metal), а также развитые сетевые интерфейсы. По сравнению с более современными гибридными платформами на UltraScale+ (ACU2CG) плата ориентирована на задачи, где достаточно ресурсов Zynq‑7000, но важна зрелость экосистемы, доступность и стоимость. По сравнению с однофункциональными учебными платами (DE0‑Nano, DE10‑Lite) AXU2CGB‑E предлагает более серьёзный уровень производительности и периферии для инженерных прототипов.

В отличие от системных модулей (K100, P100, P200), AXU2CGB‑E поставляется как законченная плата «всё в одном»: не нужна несущая плата (Carrier Board), достаточно подключить питание и ПК, чтобы начать разработку. Для образовательных целей AXU2CGB‑E удобна тем, что позволяет последовательно осваивать PS/PL‑архитектуру, AXI‑интерконнект, драйверы, загрузку Linux и совместную работу ARM и FPGA.

Основное преимущество AXU2CGB‑E — готовая гибридная платформа с балансом ресурсов ARM и FPGA, развитой периферией и зрелым инструментарием для прототипирования и обучения.

Основные преимущества
Гибридная архитектура ARM + FPGA. Двухъядерный Cortex‑A9 для ОС/приложений и FPGA для аппаратной обработки и детерминизма.
Зрелая и доступная платформа. Zynq‑7000 — проверенная архитектура с обширной документацией, примерами и поддержкой сообщества.
Развитая периферия. Gigabit Ethernet, HDMI, DDR3 1 ГБ, дискретные IO (кнопки, светодиоды, индикатор) — можно сразу проверять реальные сценарии.
Гибкие интерфейсы расширения. Pmod для быстрых модулей и FMC LPC для серьёзных расширений (АЦП/ЦАП, трансиверы, сетевые карты).
Удобная отладка. USB‑UART для консоли, JTAG для программирования, встроенные средства логического анализа в Vivado.
Поддержка актуальных инструментов. Vivado (для FPGA), Vitis/SDK (для ARM), PetaLinux (для сборки Linux), готовые референсные проекты.
Баланс цена/производительность. Оптимальный выбор для инженерных прототипов, лабораторных работ и учебных курсов по гибридным системам.

Технические характеристики

Параметр	Значение
Производитель	Alinx / партнёрский вендор
Модель	AXU2CGB‑E
SoC FPGA	Xilinx Zynq‑7000 XC7Z020‑CLG484 (2×Cortex‑A9 + FPGA Artix‑7‑класса)
Процессорная подсистема	2×ARM Cortex‑A9, до ~667 МГц, кэш, MMU, поддержка Linux
FPGA‑часть	Архитектура Artix‑7: LUT, триггеры, BRAM, DSP‑блоки для аппаратных ускорителей
Память	DDR3 1 ГБ
Интерфейсы	Gigabit Ethernet, HDMI, USB‑UART, JTAG, MIO/GPIO, PL‑IO
Дискретный ввод	8 кнопок
Дискретный вывод	8 светодиодов, 1×7‑сегментный индикатор
Интерфейсы расширения	Pmod (несколько портов), FMC LPC (VITA 57.1)
Питание	Через USB или внешний адаптер (обычно 5–12 В)
Форм‑фактор	Компактная отладочная плата (не SOM)
Температурный диапазон	0…+70 °C (коммерческое исполнение)
Совместимые инструменты	Vivado, Vitis/SDK, PetaLinux, iMPACT, Hardware Manager
Особенности	AXI‑мост между PS и PL, загрузка с QSPI/SD/USB, поддержка Bare‑Metal и Linux, JTAG‑отладка PS и PL

Области применения
Гибридные системы и PS/PL‑разработка. Изучение совместной работы ARM и FPGA, AXI‑обмена, драйверов, разделения задач между процессором и логикой.
Цифровая обработка сигналов и ЦОС. Аппаратные фильтры, БПФ, корреляция, конвейеры с низкой задержкой и передачей результатов на ARM.
Сетевые узлы и шлюзы. Реализация сетевых стеков на ARM, аппаратная обработка пакетов или маркировка трафика в FPGA.
Аппаратные ускорители. Линейная алгебра, кодирование/декодирование, криптография, сжатие — вычисления в FPGA с управлением из ARM.
Детерминированное управление и РВ‑задачи. Жёсткие временные требования на FPGA, синхронизация, генерация сигналов, обработка датчиков.
Прототипирование и отладка сложных систем. Проверка концепций, интеграция с FMC‑модулями (АЦП/ЦАП, сетевые интерфейсы).
Учебные стенды и лабораторные работы. Освоение Zynq‑7000, загрузки Linux, драйверов, AXI, проектирования гибридных систем.
Встраиваемые системы с высокой гибкостью. Системы сбора данных, анализа потоков, управления, где важны и ОС, и аппаратная логика.

Поддержка и интеграция
Плата полностью готова к работе без дополнительных плат:
Vivado. Для проектирования логики FPGA (PL), настройки IP‑ядер, трассировки, временных диаграмм, работы с FMC LPC и высокоскоростными сигналами.
Vitis/SDK. Для разработки ПО для ARM (PS), драйверов, встраиваемых приложений, отладки по JTAG.
PetaLinux. Для сборки и загрузки Linux на ARM, настройки устройств и драйверов.
AXI‑интерфейсы и мосты. Для обмена данными между PS и PL с минимальной задержкой и высокой пропускной способностью.
IP‑ядра и референсные дизайны. Готовые блоки для Ethernet, USB, HDMI, тактирования, FMC‑контроллеров.
Средства отладки. JTAG (для PS и PL), встроенный логический анализатор (ILA) в Vivado, контрольные точки, временные диаграммы.
Документация и BSP. Схемы, распиновки, рекомендации по подключению, примеры загрузки ОС, инициализации периферии и базовых проектов.
Для старта достаточно подключить плату к ПК (USB), подать питание, открыть Vivado и Vitis, загрузить референсный образ PetaLinux или Bare‑Metal проект и проверить базовые сценарии: инициализацию интерфейсов, обмен данными по Ethernet/USB, простую обработку в FPGA и передачу результатов на ARM, вывод тестового изображения на HDMI.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXU2CGB‑E;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновка, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для FPGA, Vitis‑приложения для ARM, скрипты инициализации, примеры обмена по Ethernet/USB/HDMI, взаимодействия PS–PL, работы с Pmod и FMC).
Кабели (USB, HDMI), блок питания, монитор, хост‑ПК с Vivado/Vitis, осциллограф, логический анализатор, внешние Pmod‑ и FMC‑модули в комплект не входят.

Дополнительные аксессуары для полноценной работы
Хост‑ПК с Vivado и Vitis. Для разработки, моделирования и отладки проектов на Zynq‑7000.
Кабели. USB для связи и питания, HDMI для видео, консольные кабели (если используется внешний UART).
Монитор. Для проверки видеовыхода (HDMI).
Блок питания. Если питание не берётся только от USB.
Pmod‑модули. Датчики, дисплеи, актуаторы для расширения функционала и учебных сценариев.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм и диагностики ошибок.
FMC‑модули (опционально). Для более серьёзных расширений (АЦП/ЦАП, трансиверы, сетевые интерфейсы).

Почему стоит использовать AXU2CGB‑E для прототипирования и обучения
AXU2CGB‑E даёт готовую гибридную платформу без необходимости проектировать базовую электронику: все критичные компоненты (SoC, память, тактирование, питание, базовая периферия) уже на плате. Для инженеров это быстрый старт и проверка концепции гибридной системы (ARM + FPGA) без лишних затрат. Для преподавателей и студентов плата — понятный инструмент для освоения Zynq‑7000, AXI‑интерконнекта, драйверов, загрузки Linux и совместной работы процессорной и программируемой частей.
