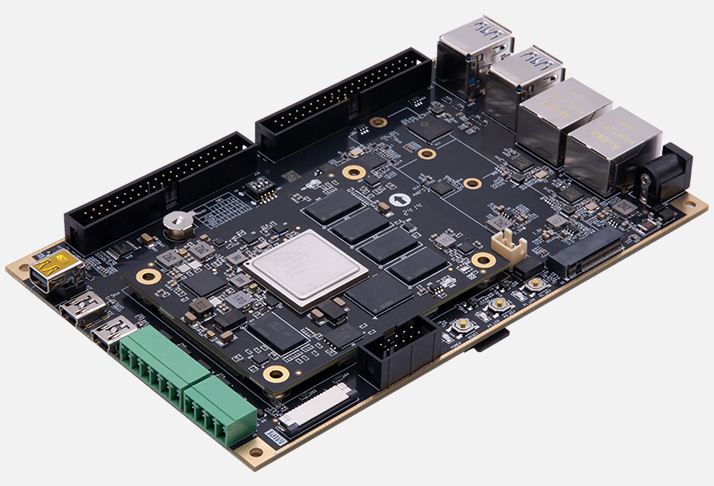

Отладочная плата AXU4EVB-E

AXU4EVB‑E (производитель — Alinx) — это универсальная отладочная платформа на базе SoC Xilinx Zynq‑7000 серии XC7Z045, объединяющей двухъядерный ARM Cortex‑A9 и FPGA Kintex‑7. Плата спроектирована как полноценный стенд для разработки, тестирования и демонстрации гибридных систем: на ней уже есть все базовые интерфейсы, питание, тактирование и разъёмы, чтобы сразу переходить к реализации алгоритмов на FPGA и приложений на ARM.

По сравнению с системными модулями (SoM, например, AC7Z035B/AC7Z045) AXU4EVB‑E не предназначена для встраивания в серийные изделия — это именно стенд с готовыми внешними разъёмами и удобной компоновкой для экспериментов. По сравнению с более простыми отладочными платами AXU4EVB‑E даёт существенно больше FPGA‑ресурсов (Kintex‑7) и высокоскоростных интерфейсов, что делает её подходящей для сложных задач: видеообработки, высокоскоростной коммутации, SDR, измерительных систем.

Основное преимущество AXU4EVB‑E — готовность к быстрому старту: достаточно подать питание, подключить ПК по USB/Ethernet, загрузить образ Linux или Bare‑Metal и начать разрабатывать IP‑блоки для FPGA и приложения для ARM.

Основные преимущества
Гибридная архитектура ARM+FPGA. Два ядра Cortex‑A9 решают задачи ОС, сетевого стека и высокоуровневой логики, FPGA Kintex‑7 — детерминированную обработку, аппаратную акселерацию и работу с жёсткими временными требованиями.
Высокая FPGA‑производительность. Kintex‑7 в составе XC7Z045 даёт большое количество логических ячеек, DSP‑блоков и BRAM — подходит для сложных ЦОС, видеообработки, аппаратной реализации протоколов.
Развитая периферия. HDMI, USB, Ethernet, FMC LPC, SMA‑разъёмы и GPIO позволяют подключать внешние модули (в т. ч. RF‑модули FHxx, АЦП/ЦАП FL9295), строить многоканальные стенды и тестировать интерфейсы.
Память и накопитель на борту. 1 ГБ DDR3 и 8 ГБ eMMC позволяют запускать Linux, буферизировать потоки и хранить логи без внешних накопителей.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка подходят для стендовых и жёстких условий эксплуатации.
Совместимость с экосистемой Xilinx. Поддержка Vivado (FPGA) и Vitis (ARM), готовые BSP, референсные проекты и IP‑блоки ускоряют старт.
Гибкость для прототипов. FMC LPC позволяет наращивать функционал за счёт модулей (FHxx, FLxx), а SMA‑порты — подключать ВЧ‑сигналы для SDR и измерений.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AXU4EVB‑E
Система на кристалле	Xilinx Zynq‑7000 XC7Z045 (2×Cortex‑A9 + FPGA Kintex‑7)
Логические ячейки (FPGA)	Уровень XC7Z045 (Kintex‑7), высокая плотность для сложных алгоритмов
DSP‑блоки (FPGA)	Большое количество для ресурсоёмких ЦОС (БПФ, фильтры, корреляция, демодуляция)
BRAM (FPGA)	Достаточный объём для буферизации потоков и таблиц при интенсивной обработке
Память	1 ГБ DDR3 SDRAM
Накопитель	8 ГБ eMMC + 64 МБ QSPI Flash
Видео/мультимедиа	HDMI (вход/выход — уточнять по ревизии)
Интерфейсы ввода‑вывода	USB 2.0/3.0, Gigabit Ethernet, UART, JTAG, GPIO
Расширение	FMC LPC (VITA 57.1), SMA‑разъёмы для ВЧ‑сигналов
Питание	12 В DC (рекомендуется блок питания с запасом по току)
Форм‑фактор	ATX‑подобная компоновка, габариты ~200×150 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	Раздельная логика PS/PL, поддержка DMA и AXI‑шин высокой пропускной способности, встроенные стабилизаторы и тактирование

Области применения
Разработка гибридных ARM+FPGA‑систем. Реализация алгоритмов на FPGA с управлением и сетевым стеком на ARM, перенос решений на серийные изделия (в т. ч. на SoM).
SDR и радиоизмерительные системы. Подключение RF‑модулей (FH7621/FH7622/FH9712) через FMC и SMA, реализация трансиверов, демодуляторов, спектрального анализа.
Видео- и обработка изображений. Потоковая обработка видео, аппаратная реализация кодеков, конвейеры обработки изображений, компьютерное зрение.
Измерительные и тестовые стенды. Синхронный захват данных, временная привязка, буферизация больших потоков, передача по сети и визуализация.
Промышленные контроллеры и автоматизация. Высокоскоростные контуры управления, детерминированная обработка данных, интеграция с высокоскоростными шинами.
Учебные и исследовательские проекты. Изучение архитектуры Zynq, высокоскоростных интерфейсов, PCIe, трансиверов и гибридных систем ARM+FPGA.
Тестовые и испытательные стенды. Реализация сценариев с высокой пропускной способностью, аппаратной эмуляцией протоколов, генерацией и анализом тестовых последовательностей.

Поддержка и интеграция
Плата AXU4EVB‑E рассчитана на разработку в Vivado (для FPGA) и Vitis (для ARM):
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для памяти, AXI‑шин, Ethernet, HDMI.
Vitis Platform/Application. Создание загрузочных образов, запуск Linux/RTOS, разработка приложений на ARM, организация взаимодействия PS–PL.
IP‑блоки и шаблоны. Готовые IP для памяти, высокоскоростных интерфейсов, AXI‑шин.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и пропускной способности AXI.
Референсные проекты. Примеры инициализации DDR3, eMMC, QSPI; работы с Ethernet, HDMI, FMC; сценарии потоковой обработки, конвейеров, передачи данных по AXI.
Документация. Схемы платы, распиновка разъёмов, рекомендации по проектированию, примеры сценариев тестирования и инициализации, BSP для Linux.
Для старта рекомендуется загрузить референсный образ Linux на eMMC/QSPI, проверить базовые интерфейсы (Ethernet, USB, HDMI), затем подключить RF‑модуль (через FMC/SMA) или другой модуль расширения и протестировать типовые сценарии.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXU4EVB‑E;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема платы, распиновка разъёмов, рекомендации по запуску Linux, BSP и инструкции по работе с Vivado/Vitis);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для FPGA, Vitis‑проекты для ARM, примеры взаимодействия PS–PL, работы с FMC, HDMI, Ethernet).
Блок питания, кабели (HDMI, USB, Ethernet), осциллограф, логический анализатор, ПК с Vivado/Vitis в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. Стабильный источник с запасом по току (рекомендуется 4–5 А и выше для работы с модулями расширения).
Кабели и адаптеры. HDMI, USB, Ethernet, переходники для SMA (если нужны нестандартные соединения).
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, анализа качества интерфейсов и отладки взаимодействия PS–PL.
Хост‑ПК с Vivado и Vitis. Для проектирования, отладки и загрузки конфигурации FPGA и приложений на ARM.
Модули расширения (по задачам). RF‑модули (FHxx), АЦП/ЦАП (FL9295), Ethernet‑модули (FL3113) для построения многоканальных стендов.

Почему стоит использовать AXU4EVB‑E для прототипов и обучения
AXU4EVB‑E оптимальна, когда нужен готовый стенд с мощной FPGA и развитой периферией: она позволяет быстро переходить от идеи к работающему прототипу, подключать модули расширения через FMC, реализовывать сложные алгоритмы на FPGA и управлять ими с ARM. Для студентов и преподавателей это удобный инструмент для изучения Zynq, ЦОС и SDR. Для инженеров — практичное решение для прототипирования измерительных, радиосистем, видео‑ и промышленных контроллеров.
