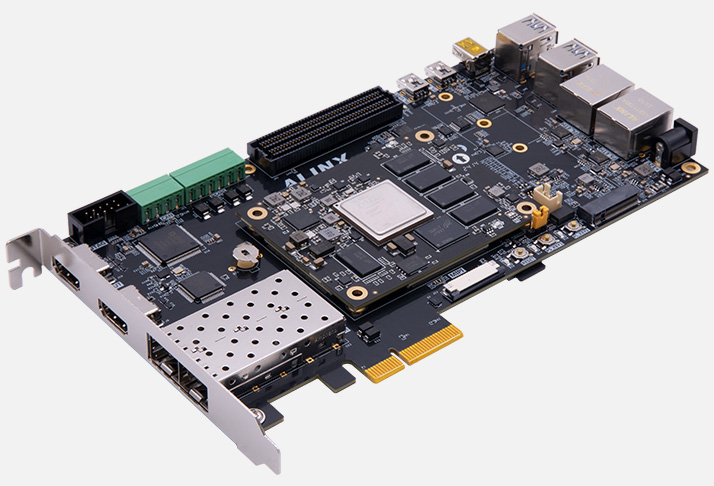

Отладочная плата AXU4EVB-P

Отладочная плата AXU4EVB‑P (производитель — Alinx) построена на SoC Xilinx Zynq‑7000 серии XC7Z045 — в одном кристалле объединены двухъядерный процессор ARM Cortex‑A9 и программируемая логика FPGA семейства Artix‑7. Плата выполнена по модульному принципу «core board + carrier board»: основная плата с чипом, памятью и тактовыми генераторами устанавливается на несущую плату с разъёмами, что удобно для переноса отработанных решений на собственные серийные платы.

По сравнению с AX7Z100B у AXU4EVB‑P ниже плотность FPGA‑ресурсов (Artix‑7 вместо Kintex‑7) и нет высокоскоростных интерфейсов PCIe/SFP+ — зато это сбалансированный и более доступный вариант для типовых задач ЦОС, управления и автоматизации. По сравнению с AXP500F и P500 здесь меньше DSP‑блоков и логических ячеек, но сохраняется полноценная ARM‑подсистема и удобный набор интерфейсов для быстрого старта. По сравнению с AXK‑сериями (Kosmo‑2) AXU4EVB‑P даёт привычную экосистему Xilinx (Vivado/Vitis) и стандартные интерфейсы.

Основное преимущество AXU4EVB‑P — оптимальный баланс цены, производительности и периферии для прототипирования, обучения и серийных встраиваемых решений среднего уровня.

Основные преимущества
Гибридная архитектура ARM+FPGA. Cortex‑A9 решает задачи ОС, сетевого стека, интерфейса и высокоуровневой логики, FPGA — детерминированную обработку, аппаратную акселерацию и работу с жёсткими временными требованиями.
Достаточная FPGA‑производительность для типовых алгоритмов. Artix‑7 в составе XC7Z045 подходит для фильтров, БПФ, ПИД‑регуляторов, простых демодуляторов и задач управления.
Развитая периферия «из коробки». 2×Gigabit Ethernet, HDMI, USB, Micro SD, FMC LPC, UART — можно сразу подключать камеры, дисплеи, сетевые модули и внешние платы.
Память и накопитель на борту. 1 ГБ DDR3 и 8 ГБ eMMC позволяют запускать Linux, буферизировать потоки и хранить логи без внешних накопителей.
Модульная конструкция (core + carrier). Удобно переносить отработанные решения на собственные несущие платы для серийных изделий.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка подходят для стендовых и жёстких условий эксплуатации.
Зрелая поддержка под Vivado и Vitis. Готовые BSP, референсные проекты, IP‑блоки и шаблоны временных ограничений (SDC) ускоряют старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AXU4EVB‑P
Система на кристалле	Xilinx Zynq‑7000 XC7Z045 (2×Cortex‑A9 + FPGA Artix‑7)
Логические ячейки (FPGA)	Уровень XC7Z045 (Artix‑7), достаточный для типовых алгоритмов ЦОС и управления
DSP‑блоки (FPGA)	Достаточное количество для фильтров, БПФ и демодуляции среднего уровня
BRAM (FPGA)	Соответствующий XC7Z045 объём для буферизации потоков и таблиц
Память	1 ГБ DDR3 SDRAM
Накопитель	8 ГБ eMMC + 64 МБ QSPI Flash
Интерфейсы	2×Gigabit Ethernet (PS+PL), USB 2.0, HDMI (вход/выход), Micro SD, UART (USB‑to‑UART), GPIO, I2C, SPI
Расширение	1×FMC LPC (VITA 57.1)
Питание	12 В DC (через разъём), стабилизированные напряжения формируются на плате
Форм‑фактор	Core board + carrier board, габариты несущей платы ~215×107 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	Раздельная логика PS/PL, HDMI‑кодер ADV7511, USB‑UART на CP2102GM, три кварцевых генератора

Области применения
Встраиваемые системы и управление. Реализация ПИД‑регуляторов, высокоскоростных контуров управления, обработки датчиков, логирования и визуализации на ARM.
Цифровая обработка сигналов и ЦОС. Фильтры, БПФ, простые демодуляторы, корреляторы и другие алгоритмы на FPGA с передачей результатов на ARM.
Прототипирование встраиваемых изделий. Проверка концепций с детерминированной обработкой на FPGA и высокоуровневым управлением на ARM, подготовка к переносу на серийные платы.
Учебные и исследовательские проекты. Изучение Zynq, архитектуры Artix‑7, работы с Ethernet, HDMI, FMC LPC, реализации алгоритмов на FPGA, взаимодействия PS–PL.
Системы сбора данных и мониторинга. Синхронный захват данных, временная привязка, хранение логов, передача по сети и визуализация.
Мультимедиа и видеообработка. Захват видео через HDMI/порт расширения, простая фильтрация на FPGA, вывод на HDMI, работа с потоками 1080p.
IoT‑шлюзы и сетевые стенды. Маршрутизация, обработка пакетов, агрегация данных с периферии, организация сервисов на ARM.
Автоматизация и тестовые стенды. Управление исполнительными устройствами, сбор показаний датчиков, формирование отчётов и передача по Ethernet.

Поддержка и интеграция
Плата AXU4EVB‑P рассчитана на разработку в Vivado (для FPGA) и Vitis (для ARM):
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для памяти, AXI‑шин, Ethernet, HDMI и FMC.
Vitis Platform/Application. Создание загрузочных образов, запуск Linux/RTOS, разработка приложений на ARM, организация взаимодействия PS–PL.
IP‑блоки и шаблоны. Готовые IP для Ethernet, памяти, HDMI, интерфейсов ввода‑вывода, AXI‑шин и референсные блоки для FMC LPC.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и пропускной способности AXI.
Референсные проекты. Примеры инициализации DDR3, eMMC, QSPI; работы с HDMI, Ethernet, USB; простые сценарии ЦОС (фильтры, БПФ), захвата видео, передачи данных по AXI.
Документация. Схемы, распиновки интерфейсов, рекомендации по согласованию линий, примеры сценариев тестирования и инициализации, BSP для Linux.
Для старта достаточно подать питание 12 В, подключить ПК по USB (UART) и Ethernet, загрузить референсный образ ОС и проверить базовые сценарии (запуск Linux, доступ к памяти и накопителям, работа интерфейсов, инициализация FPGA‑части).

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXU4EVB‑P (core board + carrier board);
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновки, рекомендации по подключению и отладке, BSP и инструкции по запуску Linux);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для FPGA, Vitis‑проекты для ARM, примеры взаимодействия PS–PL, работы с HDMI/Ethernet/FMC, ЦОС‑алгоритмов).
Блок питания, кабели, FMC‑модули (АЦП/ЦАП, камеры, экраны), осциллограф, анализатор спектра, ПК с Vivado/Vitis в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. Стабильный источник с запасом по току для платы и подключаемых модулей.
FMC‑модули (LPC). Например, АЦП‑модули, модули камер, платы расширения — для расширения функционала.
Кабели и адаптеры. HDMI, Ethernet, USB, Micro SD, а также кабели для FMC и внешних модулей.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, анализа качества интерфейсов.
Хост‑ПК с Vivado и Vitis. Для проектирования, отладки и загрузки конфигурации FPGA и приложений на ARM.

Почему стоит использовать AXU4EVB‑P для прототипирования и учебных задач
AXU4EVB‑P оптимальна, когда нужен надёжный и понятный Zynq‑стенд без избыточной производительности: на плате есть всё необходимое для быстрого старта, а модульная конструкция позволяет легко перенести решение на собственную плату. Для инженеров это удобный вариант для проверки алгоритмов управления, ЦОС и сетевых сценариев. Для преподавателей и студентов AXU4EVB‑P удобна для изучения гибридных систем, работы с типовыми интерфейсами и реализации базовых алгоритмов на FPGA. Для команд, которым важна простота запуска и зрелая экосистема Xilinx, AXU4EVB‑P даёт баланс между возможностями и стоимостью.
