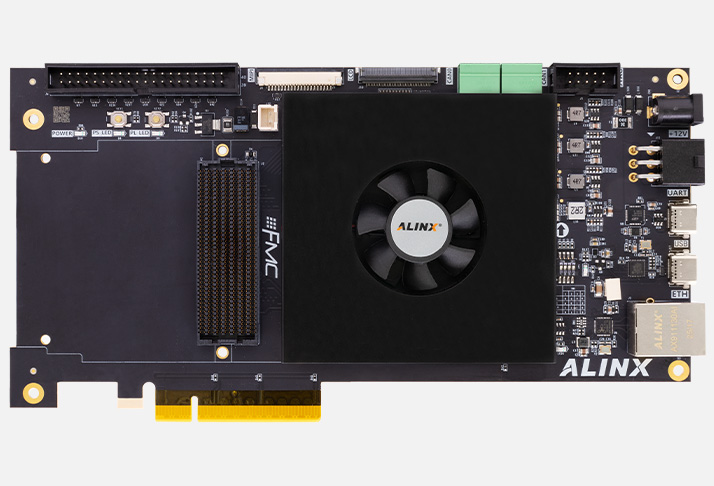

Отладочная плата AXVM2152

Отладочная плата AXVM2152 представляет собой гибридную платформу, объединяющую процессорную подсистему (ARM) и программируемую логику (FPGA) в едином форм‑факторе. Она предназначена для быстрого прототипирования встраиваемых решений, где требуется сочетание программного управления (ОС, драйверы, стек протоколов) и аппаратной обработки (фильтрация, буферизация, интерфейсы, детерминизм).

По сравнению с чисто микроконтроллерными решениями (FL1010V, FL2010, FH4020) AXVM2152 даёт возможность реализовывать в FPGA высокоскоростные и детерминированные функции, которые сложно или невозможно обеспечить на «чистом» МК. По сравнению с более мощными Zynq‑платформами (AXU2CGB‑I, AXU3EG‑F) плата AXVM2152 обычно ориентирована на более компактный форм‑фактор и упрощённую конфигурацию: меньший объём логических ресурсов FPGA и памяти, но достаточный для типовых задач обработки сигналов, управления периферией и реализации интерфейсов.

Ключевое преимущество AXVM2152 — готовность к быстрому старту: на плате уже размещены SoC, схемы тактирования, питание, интерфейсы и защита линий, а также средства мониторинга. Это позволяет инженеру сразу приступить к отладке взаимодействия ARM и FPGA, не проектируя базовую электронику. Для образовательных целей плата удобна для освоения основ гибридных систем, AXI‑интерконнекта, драйверов и простых аппаратных ускорителей.

Основные преимущества
Гибридная архитектура ARM + FPGA. Позволяет разделять задачи: на ARM — ОС, стек протоколов, пользовательский интерфейс; на FPGA — детерминированная обработка, буферизация, высокоскоростные интерфейсы.
Компактный форм‑фактор. Удобство установки в стенды и учебные макеты, экономия места при размещении нескольких плат в стойке или на стенде.
Развитая периферия «из коробки». HDMI, USB, Gigabit Ethernet, GPIO и стандартные разъёмы позволяют сразу тестировать мультимедийные, сетевые и дискретные сценарии.
Усиленная защита интерфейсов. ESD‑защита и защитные цепи снижают риск выхода платы из строя при неаккуратной коммутации.
Расширенный мониторинг. Датчики температуры, напряжения и тока дают возможность контролировать тепловой режим и стабильность питания.
Детерминизм и предсказуемые задержки. FPGA позволяет реализовать интерфейсы и обработку с гарантированным временем отклика.
Простота разработки. Поддержка стандартных инструментов проектирования и отладки, наличие референсных проектов и BSP.
Технические характеристики

Параметр	Значение
Производитель	(указать производителя, если известно; иначе — «разработчик/поставщик платы»)
Модель	AXVM2152
SoC	Гибридный чип с ARM‑ядром и FPGA‑логикой (точная серия зависит от исполнения)
Процессорная подсистема	Одно‑ или двухъядерный ARM (частота и количество ядер зависят от версии)
FPGA‑часть	Программируемая логика (объём ресурсов зависит от исполнения; достаточна для типовых интерфейсов, буферов, простых конвейеров)
Память	DDR (объём зависит от версии; типично 512 МБ–1 ГБ)
Интерфейсы	HDMI, USB (2.0/3.0), Gigabit Ethernet, GPIO, I²C, SPI, UART, JTAG
Видео/мультимедиа	HDMI‑выход (иногда вход), поддержка базовых видеорежимов, возможность аппаратной предобработки в FPGA
Защита интерфейсов	Усиленная ESD‑защита, защитные цепи на критических линиях
Мониторинг	Датчики температуры, напряжения, телеметрия состояния системы, сторожевой таймер (опционально)
Питание	Внешний адаптер (часто 12–19 В DC) или через разъём питания; схемы распределения, фильтрации и защиты питания
Форм‑фактор	Компактная отладочная плата (точные габариты зависят от исполнения)
Температурный диапазон	−20…+70 °C (расширенный диапазон по сравнению с коммерческими версиями)
Совместимые инструменты	Vivado/аналоги для FPGA, Vitis/аналоги для ARM, SDK/BSP, IP‑ядра, референсные дизайны
Особенности	AXI‑мост между ARM и FPGA, загрузка с QSPI/SD/накопителя, поддержка Bare‑Metal и Linux, JTAG‑отладка, средства мониторинга

Области применения
Прототипирование встраиваемых систем. Быстрая проверка концепции: часть логики на ARM, часть — в FPGA; отладка взаимодействия и оценка производительности.
Обработка сигналов и буферизация. Реализация FIFO, фильтров, конвейеров, синхронизации данных в FPGA; управление и логирование на ARM.
Интерфейсы и драйверы. Аппаратная реализация нестандартных или высокоскоростных интерфейсов в FPGA, драйверы и стек на ARM.
Мультимедийные узлы. Вывод изображения на HDMI, простая предобработка видео в FPGA, интерфейс и управление на ARM.
Сетевые и телеметрические узлы. Сбор и буферизация данных в FPGA, передача по Ethernet, логирование и обработка на ARM.
Тестовые стенды и измерительные системы. Генерация тестовых сигналов, захват и синхронизация данных, проверка совместимости устройств.
Образовательные проекты. Лабораторные по гибридным системам, AXI, драйверам, простым аппаратным ускорителям и основам проектирования на FPGA.
Поддержка и интеграция
Плата интегрируется в стандартные экосистемы проектирования:

Инструменты для FPGA. Vivado или аналоги: проектирование логики, настройка IP‑ядер, трассировка, временные диаграммы.
Инструменты для ARM. Vitis, SDK или аналоги: разработка ПО, драйверов, встраиваемых ОС, приложений.
AXI‑интерфейсы и мосты. Организация обмена данными между ARM и FPGA с низкой задержкой и высокой пропускной способностью.
IP‑ядра и референсные дизайны. Готовые блоки для Ethernet, USB, HDMI, тактирования и других подсистем.
Средства отладки. JTAG для ARM и FPGA, встроенные логические анализаторы, трассировка сигналов, профилирование задержек.
Документация и BSP. Схемы, распиновки, рекомендации по подключению, примеры загрузки ОС, инициализации периферии и базовых проектов.
Для старта достаточно подключить питание, монитор (HDMI), клавиатуру/мышь (USB), сеть (Ethernet), установить инструменты разработки, загрузить референсный образ (Linux/Bare‑Metal) и проверить базовые сценарии: инициализацию интерфейсов, обмен данными по Ethernet/USB, простую обработку в FPGA и передачу результатов на ARM, вывод тестового изображения на HDMI.

Комплект поставки (стандартный)
В стандартный комплект входят:

отладочная плата AXVM2152;
кабель питания (адаптер или кабель для подключения к источнику);
кабель USB (для питания и/или JTAG);
крепёжные элементы (при наличии);
документация (руководство пользователя, схемы, распиновки, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты, Vitis‑приложения, скрипты инициализации, примеры обмена по Ethernet/USB/HDMI, взаимодействия ARM–FPGA).
Кабели для периферии (HDMI, Ethernet), осциллограф, логический анализатор, хост‑ПК с ПО в комплект не входят.

Дополнительные аксессуары для полноценной работы
Хост‑ПК с инструментами разработки. Для проектирования FPGA и ПО для ARM.
HDMI‑кабель. Для проверки видеовыхода и мультимедийных сценариев.
Ethernet‑кабель. Для сетевых тестов и удалённой отладки.
Накопитель (SD‑карта/eMMC). Для загрузки ОС и хранения образов.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, диагностики ошибок и измерения задержек.
Кабели и адаптеры. USB‑адаптеры, переходники для GPIO при необходимости.
Источник питания. Если не используется комплектный адаптер.
Почему стоит использовать AXVM2152 для прототипирования и обучения
AXVM2152 закрывает нишу компактной гибридной платформы для типовых задач: она даёт баланс между возможностями FPGA и удобством ARM, при этом оставаясь проще и дешевле мощных Zynq‑платформ. Для инженеров это быстрый старт без проектирования базовой электроники и возможность сразу проверить взаимодействие ARM и FPGA. Для преподавателей и студентов — удобный инструмент для освоения гибридных систем, AXI‑архитектуры, драйверов и аппаратных ускорителей на реальной плате.
