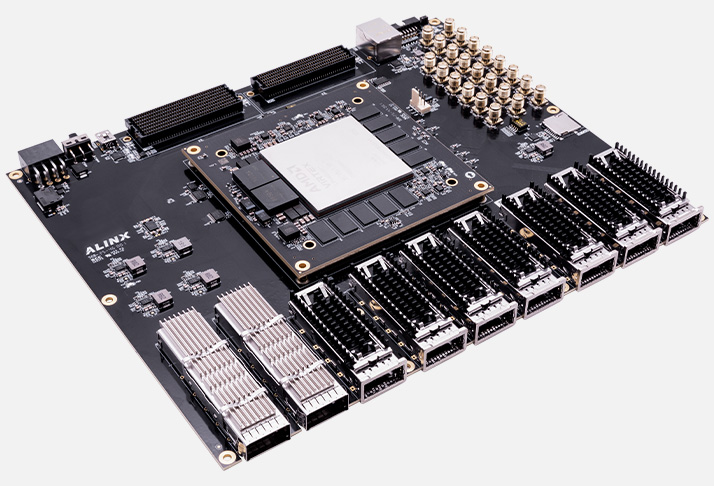

Отладочная плата AXVU13G

Радиоизмерительные и тестовые системы. Синхронный захват и буферизация данных, временная привязка, детерминированная обработка, хранение временных данных.
Оптические и высокоскоростные интерфейсы. Прототипирование оптических линков, транспортных платформ, интерфейсов с предельными скоростями передачи.
Сетевые решения и обработка трафика. Аппаратная фильтрация, классификация, инкапсуляция/декапсуляция, криптография, агрегация трафика.
Системы машинного зрения и обработки изображений. Аппаратные конвейеры для фильтрации, интерполяции, кодирования, ускорения нейросетевых инференсов.
Прототипирование и отладка IP‑ядер. Быстрая проверка логики, конвейеров, AXI‑интерфейсов, FIFO, фильтров и БПФ на реальной аппаратной платформе.
Интеграция с модулями расширения. Использование FMC‑модулей для АЦП/ЦАП/RF, подключение камер, дисплеев, тестовых стендов.
Демонстрации и обучение. Готовые интерфейсы, индикация и разъёмы позволяют быстро показать работу алгоритмов и систем.

Поддержка и интеграция
Плата AXVU13G рассчитана на разработку в Vivado Design Suite:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR4, PCIe, AXI, GTY и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров, Ethernet MAC и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, QSPI, работы с PCIe, AXI‑периферией, FMC‑модулями и высокоскоростными трансиверами.
Документация. Схемы платы, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется подключить питание 12 В, загрузить референсный проект для проверки DDR4 и PCIe, проверить работу FMC‑интерфейса с тестовым модулем, затем отработать типовые сценарии с GTY‑трансиверами или сложными ЦОС‑алгоритмами.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXVU13G;
крепёжные элементы (стойки, винты) при наличии;
радиатор/система охлаждения (часто предустановлена);
документация (руководство пользователя, схема платы, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Блок питания 12 В, кабели, осциллограф, логический анализатор, ПК с Vivado, FMC‑модули, камеры, дисплеи, тестовая периферия в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. С запасом по току для питания платы и подключаемой периферии.
FMC‑модули. АЦП, ЦАП, RF‑платы для расширения функционала.
Периферия. Камеры, дисплеи, тестовые модули, подключаемые через FMC или другие интерфейсы.
Хост‑ПК с Vivado. Для проектирования FPGA, разработки и отладки.
Измерительные приборы. Осциллограф и логический анализатор — для контроля сигналов, проверки временных диаграмм и качества интерфейсов.

Почему стоит использовать AXVU13G для проектов
AXVU13G оптимален, когда нужна максимальная FPGA‑производительность и пропускная способность в формате готовой отладочной платформы: 12 288 DSP, ~4,4 млн логических ячеек, 32 ГБ DDR4, 32×GTY и PCIe Gen3×16. Плата позволяет сразу приступить к разработке и тестированию без проектирования базовой платы. Для инженеров это удобное решение для прототипирования, отладки сложных алгоритмов и создания демонстрационных стендов; для разработчиков аппаратуры — платформа для быстрой проверки интерфейсов и алгоритмов с возможностью дальнейшей миграции на собственные SoM‑решения.
