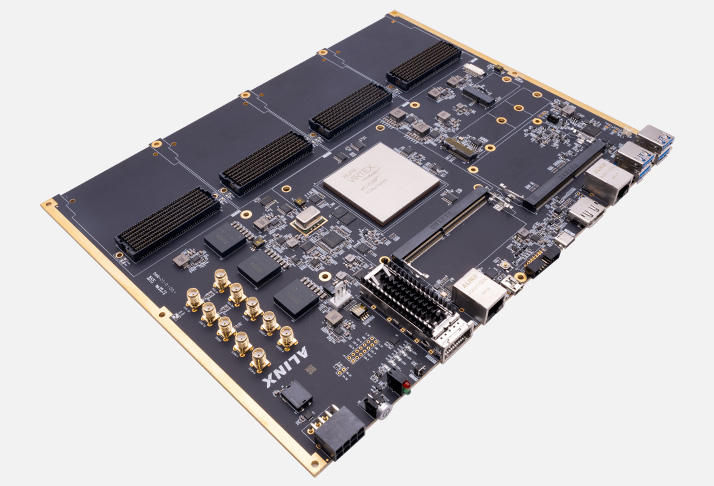

Отладочная плата AXVU9F

AXVU9F (производитель — Alinx) — отладочная плата на FPGA Xilinx Virtex UltraScale+ (XCVU9P‑FLVA1517E), ориентированная на проекты, где нужны высокая вычислительная плотность, значительная пропускная способность и развитые высокоскоростные интерфейсы, но без избыточности топовых кристаллов. Плата подходит для разработки и прототипирования систем цифровой обработки сигналов, радиоизмерительных комплексов, оптических транспортных узлов, аппаратных ускорителей, сетевых решений и платформ машинного зрения.

В отличие от SoM‑модулей (вроде ACKU15) здесь реализована полная пользовательская периферия «из коробки»: FMC HPC для модулей АЦП/ЦАП/RF, Gigabit Ethernet, USB‑UART для отладки, кнопки и светодиоды для индикации и ручного управления. В отличие от более простых отладочных плат AXVU9F заметно превосходит их по ресурсам кристалла и скорости трансиверов — это уровень для серьёзных прототипов и исследовательских задач.

Ключевое преимущество AXVU9F — сбалансированная конфигурация для высокопроизводительных задач: ~2 300 000 логических ячеек, 6 840 DSP‑слайсов и 16 ГБ DDR4 позволяют реализовывать сложные алгоритмы аппаратного ускорения. 16 трансиверов GTY до 32,75 Гбит/с и PCIe Gen3×8 дают возможность строить системы с высокой пропускной способностью (оптические линки, высокоскоростные АЦП, сетевые интерфейсы). FMC HPC (34 пары LVDS + 8 пар GTH) обеспечивает гибкое подключение внешних модулей.

Основные преимущества
Высокая FPGA‑производительность. ~2 300 000 логических ячеек, 6 840 DSP‑слайсов, ~93 Мб Block RAM — для сложных фильтров, БПФ, корреляторов, демодуляторов и аппаратных конвейеров.
Быстрые трансиверы. 16×GTY до 32,75 Гбит/с — для оптических модулей, видеоинтерфейсов, сетевых линков и синхронной передачи данных на высоких скоростях.
Достаточный объём и пропускная способность памяти. 16 ГБ DDR4 на 64‑битной шине (2400–2666 Мбит/с) — для буферизации потоков, хранения таблиц и временных данных.
Расширенные PCIe‑возможности. PCIe Gen3×8 — для подключения к хост‑системам и высокоскоростным устройствам.
Гибкие возможности расширения. FMC HPC — для модулей АЦП/ЦАП, RF‑плат, оптических трансиверов и специализированной периферии.
Готовые пользовательские интерфейсы. Gigabit Ethernet, USB‑UART (для отладки и консоли), 4 кнопки, 5 светодиодов — для быстрого старта и демонстрации.
Компактный форм‑фактор. Габариты 230×150 мм — удобно для лабораторных стендов, демонстраций и интеграции в корпуса.
Промышленное исполнение. Диапазон −40…+85 °C подходит для жёстких условий эксплуатации.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AXVU9F
FPGA	Xilinx Virtex UltraScale+ XCVU9P‑FLVA1517E (16 нм FinFET)
Логические ячейки	~2 300 000
CLB Flip‑Flops	~2 070 000
CLB LUTs	~1 035 000
Block RAM	~93 Мб (2646 блоков по 36 Кб, с ECC)
DSP‑слайсы	6 840
Трансиверы	16×GTY, до 32,75 Гбит/с
Память	16 ГБ DDR4 SDRAM (2×8 ГБ, 64‑бит, 2400–2666 Мбит/с)
Накопитель	64 Мб (2×32 Мб) QSPI Flash
Интерфейсы	PCIe Gen3×8; FMC HPC; Gigabit Ethernet; USB‑UART
Пользовательские элементы	4 кнопки; 5 светодиодов (PWR, DONE, RXD, TXD, пользовательские)
Питание	12 В DC (через разъём 2.1×5.5 мм), потребление зависит от загрузки FPGA
Форм‑фактор	230×150×~20 мм (с учётом радиатора/крепления)
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	Высокопроизводительная FPGA‑плата с GTY, PCIe, FMC; для прототипов и ускорителей среднего уровня

Области применения
Цифровые ускорители и аппаратные конвейеры. Реализация фильтров, многоканальных БПФ, корреляторов, демодуляторов, детерминированной обработки.
Радиоизмерительные и тестовые системы. Синхронный захват и буферизация данных, временная привязка, хранение временных данных.
Оптические и высокоскоростные интерфейсы. Прототипирование оптических линков, транспортных платформ, интерфейсов с высокими скоростями передачи.
Сетевые решения и обработка трафика. Аппаратная фильтрация, классификация, инкапсуляция/декапсуляция, криптография, агрегация трафика.
Системы машинного зрения и обработки изображений. Аппаратные конвейеры для фильтрации, интерполяции, кодирования, ускорения нейросетевых инференсов.
Прототипирование и отладка IP‑ядер. Быстрая проверка логики, конвейеров, AXI‑интерфейсов, FIFO, фильтров и БПФ на реальной аппаратной платформе.
Интеграция с модулями расширения. Использование FMC‑модулей для АЦП/ЦАП/RF, подключение камер, дисплеев, тестовых стендов.
Демонстрации и обучение. Готовые интерфейсы, индикация и разъёмы позволяют быстро показать работу алгоритмов и систем.

Поддержка и интеграция
Плата AXVU9F рассчитана на разработку в Vivado Design Suite:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR4, PCIe, AXI, GTY и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров, Ethernet MAC и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, QSPI, работы с PCIe, AXI‑периферией, FMC‑модулями и высокоскоростными трансиверами.
Документация. Схемы платы, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется подключить питание 12 В, загрузить референсный проект для проверки DDR4 и PCIe, проверить работу FMC‑интерфейса с тестовым модулем, затем отработать типовые сценарии с GTY‑трансиверами или сложными ЦОС‑алгоритмами.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXVU9F;
крепёжные элементы (стойки, винты) при наличии;
радиатор/система охлаждения (часто предустановлена);
документация (руководство пользователя, схема платы, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Блок питания 12 В, кабели, осциллограф, логический анализатор, ПК с Vivado, FMC‑модули, камеры, дисплеи, тестовая периферия в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. С запасом по току для питания платы и подключаемой периферии.
FMC‑модули. АЦП, ЦАП, RF‑платы для расширения функционала.
Периферия. Камеры, дисплеи, тестовые модули, подключаемые через FMC или другие интерфейсы.
Хост‑ПК с Vivado. Для проектирования FPGA, разработки и отладки.
Измерительные приборы. Осциллограф и логический анализатор — для контроля сигналов, проверки временных диаграмм и качества интерфейсов.

Почему стоит использовать AXVU9F для проектов
AXVU9F оптимален, когда нужна высокая FPGA‑производительность и пропускная способность в формате готовой отладочной платформы без избыточных ресурсов топовых решений: ~2,3 млн логических ячеек, 6 840 DSP, 16 ГБ DDR4, 16×GTY и PCIe Gen3×8. Плата позволяет сразу приступить к разработке и тестированию без проектирования базовой платы. Для инженеров это удобная платформа для прототипирования, отладки алгоритмов и создания демонстрационных стендов; для разработчиков аппаратуры — база для проверки интерфейсов и алгоритмов с возможностью дальнейшей миграции на собственные SoM‑решения.
