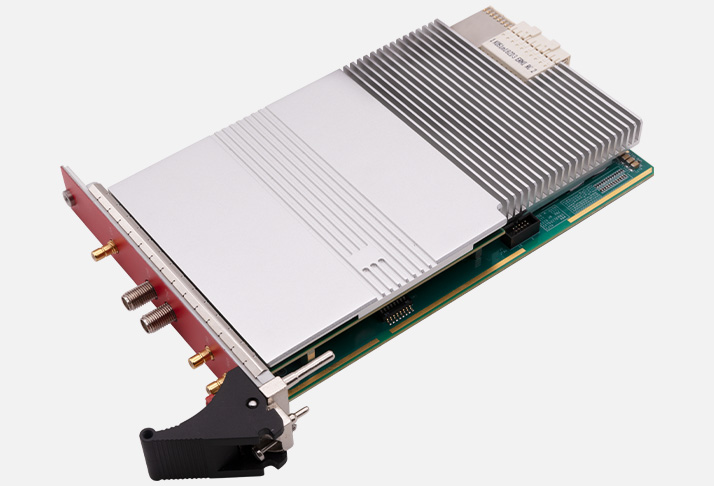

Дигитайзер AXZ1012

AXZ1012 (производитель — Alinx) — это модуль‑дигитайзер для захвата и оцифровки аналоговых сигналов с высокой точностью и скоростью. Модуль ориентирован на задачи, где критичны разрешение АЦП, частота дискретизации, малая задержка и возможность синхронизации нескольких каналов или устройств: осциллографические измерения, спектральный анализ, тестирование ВЧ‑трактов, отладка высокоскоростных интерфейсов, прототипирование измерительных систем и научные исследования.

Ключевое преимущество AXZ1012 — сочетание 14‑битного разрешения и частоты дискретизации до 500 Мвыб/с при полосе пропускания не менее 500 МГц: это даёт хороший баланс между вертикальным разрешением (точность амплитуды) и временным разрешением (точность формы сигнала). Для задач с большим числом каналов можно объединять несколько модулей AXZ1012 с жёсткой синхронизацией — это удобно при многоканальных измерениях и векторном анализе.

По сравнению с «обычными» осциллографами AXZ1012 даёт более глубокую интеграцию в автоматизированные стенды и собственные алгоритмы обработки: данные сразу поступают в FPGA/ПК для анализа, фильтрации, БПФ, демодуляции и т. д. По сравнению с простыми АЦП‑модулями AXZ1012 предлагает развитую синхронизацию, большой буфер, точную временную привязку и готовые IP‑ядра для быстрой интеграции.

Основное преимущество AXZ1012 — это готовый модуль для встраивания в измерительные системы: он позволяет быстро получить высокоскоростной многоканальный захват без проектирования собственной платы с АЦП, тактированием и буферизацией.

Основные преимущества
Высокое разрешение и скорость. 14 бит + до 500 Мвыб/с и полоса ≥500 МГц — баланс точности по амплитуде и форме сигнала.
Многоканальность. До 4 аналоговых входов с независимой настройкой и возможностью синхронизации нескольких модулей.
Большой буфер. До 16 Мвыборок на канал для длительных записей или пост‑анализа.
Гибкая синхронизация. Внешний триггер, программный триггер, синхронизация между модулями для многоканальных измерений.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка для стендовых и жёстких условий.
Развитая интеграция. Поддержка PCIe/FMC, AXI‑интерфейс, готовые IP‑блоки для Vivado, примеры проектов.
Детерминированная задержка. Стабильная задержка захвата и точная временная привязка событий.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AXZ1012
Тип устройства	Дигитайзер/модуль АЦП
Число каналов	До 4 аналоговых дифференциальных входов
Разрешение АЦП	14 бит
Частота дискретизации	До 500 Мвыб/с (на канал, интерполяция/мультиплексирование — по ревизии)
Полоса пропускания	≥500 МГц
Буфер выборок	До 16 Мвыборок (на канал)
Синхронизация	Внешний триггер, программный триггер, межмодульная синхронизация
Интерфейсы	PCIe / FMC (VITA 57.1), AXI для FPGA‑интеграции
Питание	12 В DC (потребление уточняется по ревизии)
Форм‑фактор	PCIe‑карта или FMC‑модуль (в зависимости от исполнения)
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	Высокая точность, детерминированная задержка, синхронизация модулей, AXI/PCIe, большой буфер, 14 бит при 500 Мвыб/с

Области применения
 Измерительные и тестовые стенды. Автоматизированный сбор данных, контроль параметров, регистрация переходных процессов, анализ формы сигналов.
Осциллография и радиоизмерения. Захват ВЧ‑сигналов, измерение искажений, анализ спектра, проверка трактов.
Отладка высокоскоростных интерфейсов. Контроль сигналов на шинах, анализ джиттера, временных диаграмм, качества фронтов.
Цифровая обработка сигналов. Потоковая фильтрация, БПФ, корреляция, демодуляция непосредственно в FPGA или на ПК.
Научные исследования и НИОКР. Регистрация быстропротекающих процессов, многоканальные эксперименты, векторный анализ.
Прототипирование измерительной аппаратуры. Создание собственных приборов и систем сбора данных на базе AXZ1012 и FPGA.
Калибровка и метрология. Сравнение сигналов, контроль стабильности, верификация трактов с высокой точностью.

Поддержка и интеграция
AXZ1012 рассчитан на работу в составе FPGA‑системы или ПК:
Vivado и IP‑ядра. Готовые блоки для AXI‑интерфейса, управления буфером, триггером, синхронизацией и потоковой передачей данных.
Драйверы и SDK. Для работы в ОС (Windows/Linux) и интеграции в ПО для сбора данных, осциллографов, анализаторов спектра.
Референсные проекты. Примеры захвата, буферизации, передачи по AXI, синхронизации нескольких модулей и обработки в реальном времени.
Средства отладки. Логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Документация. Схемы модуля, распиновка, рекомендации по трассировке, временные ограничения, примеры сценариев тестирования.
Для старта рекомендуется подключить AXZ1012 к FPGA‑системе или ПК, загрузить референсный проект для проверки каналов и триггера, затем отработать типовые сценарии: одиночный захват, непрерывную запись, синхронизацию двух модулей и потоковую обработку.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль AXZ1012 (PCIe‑карта либо FMC‑версия);
крепёжные элементы (при наличии);
документация (руководство пользователя, схема модуля, распиновка, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Блок питания 12 В (если требуется отдельно), кабели, осциллограф, логический анализатор, ПК с Vivado, тестовые генераторы сигналов, переходники и адаптеры в комплект не входят.

Дополнительные аксессуары для полноценной работы
Хост‑система. ПК с PCIe либо FPGA‑платформа с FMC, подходящая по габаритам и питанию.
Блок питания 12 В. С запасом по току для питания модуля и периферии.
Кабели и адаптеры. Для подключения источников сигналов, синхронизации, внешних триггеров.
Генератор сигналов. Для калибровки, проверки полосы, линейности и динамических характеристик.
Осциллограф и логический анализатор. Для контроля входных сигналов, проверки качества и временных диаграмм.
ПО для сбора и анализа данных. Собственные скрипты, MATLAB, Python, LabVIEW или специализированные пакеты для спектрального анализа.
ПК с Vivado. Для проектирования, отладки и загрузки IP‑ядер при FPGA‑интеграции.

Почему стоит использовать AXZ1012 для измерительных задач
AXZ1012 оптимален, когда нужны высокая точность (14 бит), скорость (до 500 Мвыб/с) и многоканальность в формате встраиваемого модуля: он даёт гибкость интеграции в собственные стенды, автоматизацию и обработку в реальном времени. Для студентов и преподавателей это удобная платформа для изучения АЦП, синхронизации и цифровой обработки. Для инженеров — практичное решение для измерительных и испытательных систем, где важны разрешение, полоса и детерминизм.
