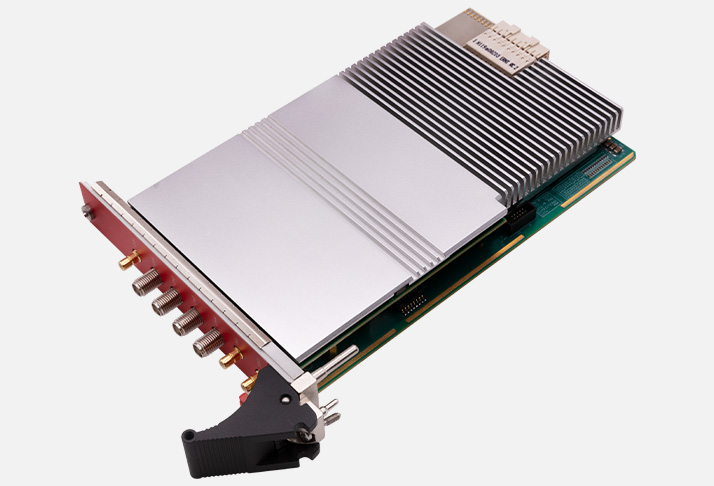

Дигитайзер AXZ1073

AXZ1073 (производитель — Alinx) — это модуль‑дигитайзер для высокоточного захвата аналоговых сигналов с повышенной плотностью каналов. Модуль ориентирован на задачи, где критичны не только скорость и разрешение, но и одновременная регистрация множества сигналов: векторный анализ, многоканальные измерения, прототипирование осциллографов и анализаторов спектра, отладка ВЧ‑трактов, научные эксперименты и автоматизированные испытательные стенды.

Ключевое преимущество AXZ1073 — высокая канальность (до 8 входов) в сочетании с частотой дискретизации до 1 Гвыб/с и полосой пропускания не менее 1 ГГц: это позволяет синхронно фиксировать сложные сигналы без потери временных соотношений между каналами. Для масштабирования можно объединять несколько модулей AXZ1073 с жёсткой синхронизацией — это удобно при расширении системы до десятков каналов.

По сравнению с обычными осциллографами AXZ1073 даёт более глубокую интеграцию в собственные алгоритмы обработки: данные сразу доступны в FPGA или на ПК для фильтрации, БПФ, демодуляции и т. д. По сравнению с простыми АЦП‑модулями AXZ1073 предлагает развитую синхронизацию, большой буфер, точную временную привязку и готовые IP‑ядра для быстрой интеграции.

Основное преимущество AXZ1073 — готовое решение для встраиваемых измерительных систем: модуль позволяет быстро получить многоканальный высокоскоростной захват без проектирования собственной платы с АЦП, тактированием и буферизацией.

Основные преимущества
Высокая канальность. До 8 аналоговых дифференциальных входов — удобно для многоканальных измерений и векторного анализа.
Скорость и разрешение. До 1 Гвыб/с при 12–14 битах и полосе ≥1 ГГц — баланс точности амплитуды и формы сигнала.
Большой буфер. До 32 Мвыборок на канал для длительных записей и пост‑анализа.
Гибкая синхронизация. Внешний/программный триггер, межмодульная синхронизация с точной временной привязкой.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка для стендовых и жёстких условий.
Развитая интеграция. Поддержка PCIe/FMC, AXI‑интерфейс, готовые IP‑блоки для Vivado, примеры проектов.
Детерминированная задержка. Стабильная задержка захвата и точная временная привязка событий между каналами и модулями.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AXZ1073
Тип устройства	Дигитайзер/модуль АЦП
Число каналов	До 8 аналоговых дифференциальных входов
Разрешение АЦП	12–14 бит (уточнять по ревизии)
Частота дискретизации	До 1 Гвыб/с (на канал)
Полоса пропускания	≥1 ГГц
Буфер выборок	До 32 Мвыборок (на канал)
Синхронизация	Внешний триггер, программный триггер, межмодульная синхронизация
Интерфейсы	PCIe / FMC (VITA 57.1), AXI для FPGA‑интеграции
Питание	12 В DC (потребление уточняется по ревизии)
Форм‑фактор	PCIe‑карта или FMC‑модуль (в зависимости от исполнения)
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	Многоканальность, высокая скорость, детерминированная задержка, синхронизация модулей, AXI/PCIe, большой буфер

Области применения
Измерительные и тестовые стенды. Автоматизированный сбор данных, контроль параметров, регистрация переходных процессов, анализ формы сигналов по множеству каналов.
Осциллография и радиоизмерения. Многоканальный захват ВЧ‑сигналов, измерение искажений, анализ спектра, проверка трактов.
Отладка высокоскоростных интерфейсов. Контроль сигналов на шинах, анализ джиттера, временных диаграмм, качества фронтов по нескольким линиям одновременно.
Цифровая обработка сигналов. Потоковая фильтрация, БПФ, корреляция, демодуляция непосредственно в FPGA или на ПК.
Научные исследования и НИОКР. Регистрация быстропротекающих процессов, многоканальные эксперименты, векторный анализ.
Прототипирование измерительной аппаратуры. Создание собственных приборов и систем сбора данных на базе AXZ1073 и FPGA.
Калибровка и метрология. Сравнение сигналов, контроль стабильности, верификация трактов с высокой точностью и синхронизацией каналов.

Поддержка и интеграция
AXZ1073 рассчитан на работу в составе FPGA‑системы или ПК:
Vivado и IP‑ядра. Готовые блоки для AXI‑интерфейса, управления буфером, триггером, синхронизацией и потоковой передачей данных.
Драйверы и SDK. Для работы в ОС (Windows/Linux) и интеграции в ПО для сбора данных, осциллографов, анализаторов спектра.
Референсные проекты. Примеры захвата, буферизации, передачи по AXI, синхронизации нескольких модулей и обработки в реальном времени.
Средства отладки. Логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Документация. Схемы модуля, распиновка, рекомендации по трассировке, временные ограничения, примеры сценариев тестирования.
Для старта рекомендуется подключить AXZ1073 к FPGA‑системе или ПК, загрузить референсный проект для проверки каналов и триггера, затем отработать типовые сценарии: одиночный захват, непрерывную запись, синхронизацию двух модулей и потоковую обработку.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль AXZ1073 (PCIe‑карта либо FMC‑версия);
крепёжные элементы (при наличии);
документация (руководство пользователя, схема модуля, распиновка, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Блок питания 12 В (если требуется отдельно), кабели, осциллограф, логический анализатор, ПК с Vivado, тестовые генераторы сигналов, переходники и адаптеры в комплект не входят.

Дополнительные аксессуары для полноценной работы
Хост‑система. ПК с PCIe либо FPGA‑платформа с FMC, подходящая по габаритам и питанию.
Блок питания 12 В. С запасом по току для питания модуля и периферии.
Кабели и адаптеры. Для подключения источников сигналов, синхронизации, внешних триггеров.
Генератор сигналов. Для калибровки, проверки полосы, линейности и динамических характеристик.
Осциллограф и логический анализатор. Для контроля входных сигналов, проверки качества и временных диаграмм.
ПО для сбора и анализа данных. Собственные скрипты, MATLAB, Python, LabVIEW или специализированные пакеты для спектрального анализа.
ПК с Vivado. Для проектирования, отладки и загрузки IP‑ядер при FPGA‑интеграции.

Почему стоит использовать AXZ1073 для измерительных задач
AXZ1073 оптимален, когда нужны высокая скорость (до 1 Гвыб/с), хорошее разрешение (12–14 бит) и многоканальность (до 8 входов) в формате встраиваемого модуля: он даёт гибкость интеграции в собственные стенды, автоматизацию и обработку в реальном времени. Для студентов и преподавателей это удобная платформа для изучения АЦП, синхронизации каналов и цифровой обработки. Для инженеров — практичное решение для измерительных и испытательных систем, где важны канальность, полоса, скорость и детерминизм.
