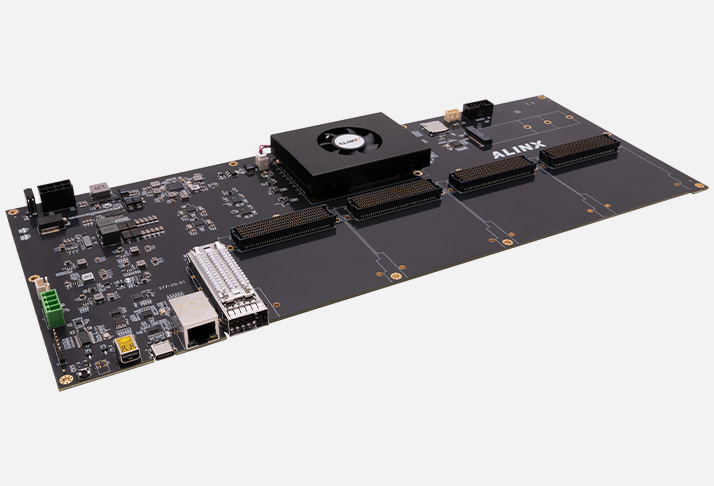

Отладочная плата BZ10

BZ10 (производитель — Alinx) — это высокопроизводительная отладочная платформа на базе гибридного SoC Zynq UltraScale+ (XCZU7EV): в одном кристалле объединены многоядерная процессорная подсистема (ARM Cortex‑A53 + Cortex‑R5) и FPGA‑логика архитектуры UltraScale+. В отличие от более простых плат (вроде Z7‑P) здесь существенно выше вычислительная мощность и шире набор высокоскоростных интерфейсов; в отличие от узкоспециализированных SoM (вроде ACU5EV) BZ10 поставляется как готовое изделие со всей необходимой периферией, разъёмами и системой охлаждения — можно сразу ставить в стенд или корпус.

Ключевое преимущество BZ10 — высокая пропускная способность и гибридная производительность: многоядерные ARM‑процессоры подходят для ОС, стеков протоколов и управления, FPGA — для аппаратной акселерации алгоритмов (фильтрация, БПФ, кодирование, нейросети), а интерфейсы QSFP+ и 4×FMC‑HPC позволяют подключать быстрые модули и строить системы с высокой плотностью потоков данных. 4 ГБ DDR4 и 32 ГБ eMMC дают достаточно места для образов ОС, буферов и хранения данных.

По сравнению с AXAU25 плата BZ10 даёт более мощную процессорную часть (многоядерный ARM с разделением на «прикладной» и «реальный» контур), больше высокоскоростных интерфейсов (QSFP+, 4×FMC) и больший объём постоянной памяти (eMMC). По сравнению с топовыми Kintex‑решениями (ACKU095) BZ10 ориентирована не только на «чистую» FPGA‑логику, а именно на гибридные сценарии: управление + акселерация + сетевые/оптические потоки. Это удобно для валидации сложных систем (ИИ‑инференс на FPGA, промышленные шлюзы, системы машинного зрения с передачей по 40 Гбит/с), где важны и ARM, и FPGA, и быстрые каналы связи.

Основное преимущество BZ10 — готовая платформа для высокопроизводительных гибридных задач с экстремальной пропускной способностью: можно сразу тестировать сетевые линки 40 Гбит/с, подключать до 4 FMC‑модулей, запускать Linux на ARM и реализовывать аппаратные ускорители в FPGA без проектирования собственной платы.

Основные преимущества
Гибридная архитектура Zynq UltraScale+. Многоядерные ARM (A53 + R5) + FPGA UltraScale+: можно разделять задачи на «управляющие» (ОС, протоколы, UI) и «ускоряемые» (ЦОС, нейросети, фильтрация).
Высокая пропускная способность. QSFP+ 40 Гбит/с — для оптических сетей, передачи видео и данных; 4×FMC‑HPC — для плотных подключений АЦП/ЦАП, оптики, RF, видео.
Память и хранение. 4 ГБ DDR4 — для буферов, нейросетевых моделей и временных данных; 32 ГБ eMMC — для ОС, логов, тестовых файлов и образов.
Современные интерфейсы. USB 3.1 — для быстрой передачи данных и периферии; DisplayPort — для вывода изображения; PCIe M.2 — для NVMe‑накопителей и ускорителей.
Гибкость расширения. 4×FMC‑HPC (высокая плотность линий, включая высокоскоростные трансиверы) позволяют подключать несколько модулей одновременно.
Компактный форм‑фактор. ATX‑совместимый размер — удобно ставить в стандартные корпуса, стойки и стенды.
Активное охлаждение. Предустановленный кулер — для стабильной работы при высокой загрузке FPGA и ARM.
Промышленная надёжность. Питание 12 В, индикация состояния, контроль температуры — для долговременных тестов и демонстраций.
Совместимость с экосистемой Xilinx/AMD. Поддержка Vivado, Vitis, PetaLinux, IP‑ядер и референсных дизайнов ускоряет старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	BZ10
SoC	AMD/Xilinx Zynq UltraScale+ XCZU7EV (16 нм FinFET)
Процессорная подсистема	4×ARM Cortex‑A53 (приложения) + 2×ARM Cortex‑R5 (реальное время)
FPGA‑часть	Архитектура UltraScale+ (ресурсы зависят от ревизии XCZU7EV)
Память	4 ГБ DDR4 SDRAM
Накопитель	32 ГБ eMMC; QSPI Flash для конфигурации
Интерфейсы	QSFP+ 40 Гбит/с; 4×FMC‑HPC; USB 3.1; DisplayPort; PCIe M.2; Gigabit Ethernet; UART; JTAG
Пользовательские I/O	Через 4×FMC‑HPC и дополнительные разъёмы (десятки дифференциальных и одиночных линий)
Питание	12 В DC, типичное потребление зависит от загрузки ARM/FPGA
Форм‑фактор	ATX‑совместимый (точные габариты зависят от ревизии, обычно ~305×244 мм)
Охлаждение	Активное, предустановленный кулер
Температурный диапазон	Промышленный (обычно −40…+85 °C)
Особенности	Гибридный MPSoC, 4×FMC, QSFP+, eMMC, PCIe M.2, DisplayPort, готовая плата для стенда

Области применения
Искусственный интеллект и инференс. Аппаратное ускорение нейросетей в FPGA при управлении с ARM, буферизация данных в DDR4, передача результатов по QSFP+.
Машинное зрение и промышленные камеры. Захват и предобработка изображений на FPGA, передача по высокоскоростным каналам, управление с ARM.
5G и телекоммуникации. Прототипирование сетевых функций, аппаратная фильтрация трафика, ускорение протоколов, работа с оптическими интерфейсами.
Системы сбора и обработки данных. Синхронный захват через несколько FMC‑модулей, буферизация, детерминированная обработка, передача по QSFP+.
Промышленные шлюзы и контроллеры. Управление на ARM с жёсткими требованиями к реальному времени, акселерация на FPGA, связь по оптике и Ethernet.
Видеосистемы и AV‑обработка. Конвертация, масштабирование, наложение графики, вывод через DisplayPort, буферизация в DDR4.
Прототипирование и отладка IP‑ядер. Проверка сложных конвейеров, AXI‑интерфейсов, FIFO, фильтров и БПФ на реальной платформе с высокой пропускной способностью.
Демонстрационные стенды и выставки. Готовые интерфейсы позволяют быстро показать работу системы заказчику или на мероприятии.

Поддержка и интеграция
Плата BZ10 рассчитана на разработку в экосистеме Xilinx/AMD:
Vivado. Для проектирования и отладки FPGA‑части: IP‑ядра, AXI‑интерфейсы, временные ограничения, ILA‑отладка.
Vitis / PetaLinux. Для разработки ПО для ARM: загрузка Linux, драйверы, приложения, сетевые сервисы, управление периферией.
AXI‑связь. Шина AXI обеспечивает быстрый обмен данными между ARM и FPGA (DMA, разделяемая память, прерывания).
Референсные проекты. Примеры загрузки Linux, инициализации DDR4, работы с QSFP+, FMC, PCIe M.2 и AXI‑периферией.
Документация. Схемы платы, распиновка FMC и высокоскоростных интерфейсов, рекомендации по подключению и тестированию, примеры проектов, временные ограничения.
Для старта рекомендуется подключить блок питания 12 В, соединить плату с ПК по USB/Ethernet, загрузить референсный образ Linux, проверить базовые интерфейсы (Ethernet, USB, DisplayPort), затем отработать типовой сценарий AXI‑обмена между ARM и FPGA и протестировать QSFP+ или один из FMC‑модулей.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата BZ10 с предустановленным кулером;
кабели (USB, Ethernet и др. — зависит от комплектации);
PCIe‑заглушка (fence);
документация (руководство пользователя, схема платы, распиновка интерфейсов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Осциллограф, логический анализатор, ПК с Vivado/Vitis, FMC‑модули (АЦП/ЦАП, оптика, RF), QSFP+‑трансиверы, NVMe‑накопители в комплект не входят.

Дополнительные аксессуары для полноценной работы
Хост‑ПК с Vivado и Vitis. Для проектирования FPGA и разработки ПО для ARM.
FMC‑модули. АЦП/ЦАП, RF‑платы, видеоинтерфейсы — для расширения функционала и реальных сценариев.
QSFP+‑трансиверы и патч‑корды. Для тестирования 40 Гбит/с линков и оптических сетей.
NVMe‑накопитель в форм‑факторе M.2. Для хранения больших объёмов данных, образов и логов.
Измерительные приборы. Осциллограф и логический анализатор — для контроля сигналов и проверки временных диаграмм.
Периферия. Мониторы (DisplayPort), камеры, тестовые генераторы сигналов, платы расширения.

Почему стоит использовать BZ10 для проектов
BZ10 оптимальна, когда нужны и высокая производительность ARM, и мощная FPGA‑акселерация, и экстремальная пропускная способность интерфейсов (QSFP+ 40 Гбит/с + 4×FMC). Плата экономит время на проектировании критичной подсистемы и позволяет сразу сосредоточиться на прикладных алгоритмах, сетевых сценариях и интеграции модулей. Для инженеров это удобное решение для прототипов ИИ‑инференса, машинного зрения, 5G‑функций и промышленных шлюзов; для исследователей — платформа для изучения Zynq UltraScale+, высокоскоростных интерфейсов и гибридных архитектур.
