Системный модуль FH1224

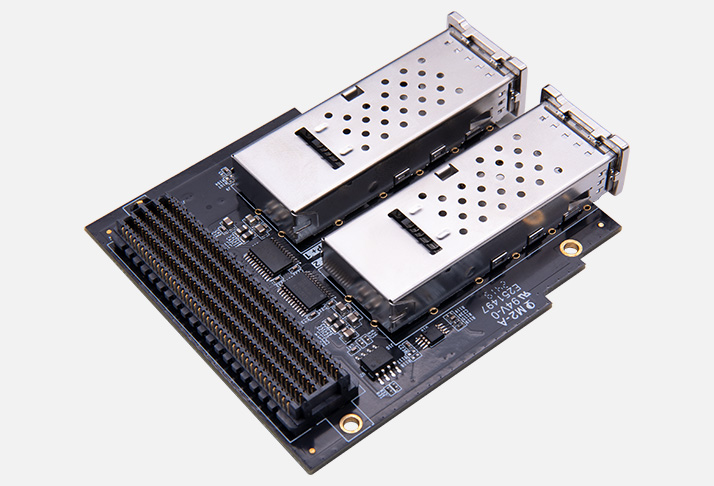

FH1224 (производитель — Alinx) — это высокоскоростной интерфейсный модуль в форм‑факторе FMC (FPGA Mezzanine Card) с двумя портами 40G QSFP+. Каждый QSFP+‑порт реализует 4 линии передачи и 4 линии приёма (всего 8 GT‑каналов на порт), обеспечивая суммарную пропускную способность до 40 Гбит/с на порт. Модуль подключается через разъём FMC HPC (High‑Pin‑Count) к несущей плате (например, AXU5EVB‑E/P, DE10‑Pro и т. п.) и служит для организации оптических каналов связи, тестирования высокоскоростных интерфейсов и построения сетевых/измерительных стендов на базе FPGA.

Важно: FH1224 не является SoM (как AC7Z100C) и не содержит процессора или FPGA — это именно интерфейсная плата‑расширение: вся логика обработки трафика реализуется на основной плате. По сравнению с SFP+‑модулями FH1224 даёт кратно более высокую пропускную способность (40 Гбит/с против 10 Гбит/с) и ориентирован на задачи, где критична плотность и скорость каналов. По сравнению с модулями на дискретных SFP+ (например, FH1223) FH1224 использует QSFP+ для большей плотности портов и упрощения разводки высокоскоростных линий.

Основное преимущество FH1224 — высокая пропускная способность и совместимость с индустриальным стандартом FMC HPC: модуль позволяет быстро добавить в FPGA‑систему два 40G‑оптических канала без разработки собственной схемы трансиверов.

Основные преимущества
Высокая пропускная способность. Два порта 40G QSFP+ с суммарной скоростью до 80 Гбит/с — подходит для 40G/100G‑сценариев, тестирования, стендов и прототипов.
Стандарт FMC HPC. Совместимость с большинством современных FPGA‑плат (Terasic, Alinx и др.) через VITA 57.1, высокая плотность контактов и поддержка высокоскоростных GT‑линий.
Оптические интерфейсы «из коробки». Не нужно проектировать трансиверы — модуль сразу готов к подключению оптических патч‑кордов и тестированию линков.
Промышленное исполнение. Диапазон −40…+85 °C, надёжная компоновка, устойчивость к вибрациям и перепадам температур.
Компактный форм‑фактор. Габариты 76,5×69 мм позволяют использовать модуль даже в плотных конструктивах и многомодульных стендах.
Гибкость сценариев. Подходит для сетевых стендов, тестирования FPGA‑IP для 40G, измерительных систем, лабораторных макетов и прототипирования оборудования.
Совместимость с экосистемой Xilinx/Intel. Поддержка IP‑ядер для трансиверов (GTX/GTH/GTM), референсных дизайнов для 40G/100G, типовых сценариев инициализации и тестирования линков.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	FH1224
Тип модуля	FMC HPC (VITA 57.1)
Интерфейсы	2×QSFP+ 40G (каждый порт: 4×Tx + 4×Rx)
Скорость передачи	До 40 Гбит/с на порт (суммарно до 80 Гбит/с)
Трансиверы	Встроенные QSFP+ (поддержка оптических патч‑кордов)
Питание	3,3 В
Форм‑фактор	76,5×69 мм
Температурный диапазон	−40…+85 °C
Особенности	FMC HPC, 8 GT‑каналов на порт, совместимость с GT‑трансиверами FPGA (GTX/GTH/GTM), промышленное исполнение, без FPGA/процессора (только интерфейсы)

Области применения
Сетевые и телекоммуникационные стенды. Тестирование 40G‑линий, проверка линков, отладка IP‑ядер трансиверов и протоколов на FPGA.
Измерительные и тестовые системы. Синхронный захват и передача высокоскоростных потоков, временная привязка, анализ ошибок и джиттера.
Прототипирование сетевого оборудования. Создание макетов маршрутизаторов, коммутаторов, анализаторов трафика с FPGA‑акселерацией.
Лабораторные и учебные проекты. Изучение высокоскоростных интерфейсов, GT‑трансиверов, 40G/100G‑протоколов, работы с FMC‑модулями.
Системы сбора и передачи данных. Организация плотных оптических каналов между FPGA‑стендами, кластерами, измерительными стойками.
Отладка и валидация FPGA‑дизайнов. Проверка линков, пропускной способности, временных диаграмм, устойчивости к ошибкам и джиттеру.

Поддержка и интеграция
Модуль рассчитан на работу в составе FPGA‑системы (Vivado/Quartus) с использованием готовых IP‑ядер:
IP‑ядра трансиверов. Поддержка GTX/GTH/GTM (в зависимости от FPGA) для инициализации, выравнивания, коррекции ошибок и передачи данных.
Референсные проекты. Примеры конфигурации QSFP+, инициализации линков, проверки BER, передачи тестовых пакетов и анализа ошибок.
Средства отладки. Логический анализатор (ILA), контрольные точки, временные диаграммы, анализ качества сигналов и задержек.
Документация. Схемы модуля, распиновка FMC HPC, рекомендации по проектированию базовой платы, примеры сценариев тестирования и инициализации.
Для старта рекомендуется подключить FH1224 к совместимой FPGA‑плате, загрузить референсный проект с IP‑ядром трансивера, инициализировать QSFP+‑порты, проверить линки и затем отработать типовые сценарии передачи трафика.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль FH1224;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема модуля, распиновка FMC HPC, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Оптические патч‑корды, SFP/QSFP‑трансиверы (если требуются отдельно), осциллограф, логический анализатор, базовая FPGA‑плата, ПК с Vivado/Quartus в комплект не входят.

Дополнительные аксессуары для полноценной работы
FPGA‑плата с FMC HPC. Например, AXU5EVB‑E/P, DE10‑Pro, Terasic и т. п.
Оптические патч‑корды и трансиверы. Для подключения к сети или другому стенду (QSFP+ AOC/DAC/оптические модули).
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, анализа качества линков и отладки GT‑каналов.
Хост‑ПК с Vivado/Quartus. Для проектирования, отладки и загрузки конфигурации FPGA.
Источник питания. Для базовой платы (питание FH1224 берётся с FMC).
Стойка/корпус. Для размещения многомодульного стенда и защиты от внешних воздействий.

Почему стоит использовать FH1224 для высокоскоростных задач
FH1224 оптимален, когда требуется быстро добавить в FPGA‑систему два 40G‑канала без проектирования собственной схемы трансиверов: модуль даёт готовые QSFP+‑интерфейсы, высокую плотность и совместимость со стандартом FMC HPC. Для студентов и преподавателей это удобный инструмент для изучения 40G‑интерфейсов, GT‑трансиверов и отладки FPGA‑IP. Для инженеров — практичное решение для сетевых стендов, прототипов и измерительных систем.
