Модуль видеоввода/вывода FH6141

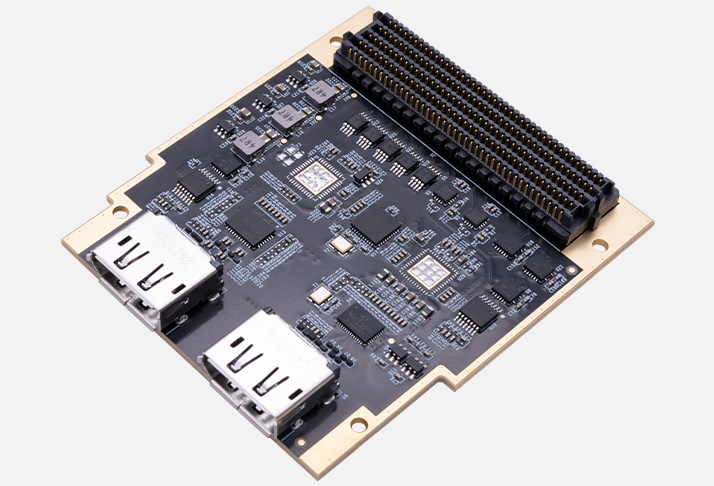

FH6141 (производитель — Alinx) — это интерфейсный модуль в форм‑факторе FMC HPC для работы с видео по интерфейсу DisplayPort 1.4. Модуль содержит один входной канал DP (на чипе MCDP6000) и один выходной канал DP (на чипе SN65DP141) и обеспечивает передачу видео с разрешением до 4K при 60 кадрах в секунду. Модуль подключается к несущей FPGA‑плате через разъём FMC HPC (стандарт VITA 57.1).

Важно: FH6141 не содержит собственной FPGA или видеопроцессора — это модуль ввода‑вывода: вся обработка видео (декодирование, конвейеры, буферизация, фильтрация, кодирование) реализуется на основной плате в FPGA. По сравнению с решениями на дискретных разъёмах FH6141 даёт заводскую разводку высокоскоростных линий, согласованные импедансы и стабильную работу на высоких скоростях. По сравнению с более простыми видеоинтерфейсами (HDMI/VGA низкого разрешения) модуль ориентирован на задачи, где критичны пропускная способность, низкая задержка и качество сигнала.

Основное преимущество FH6141 — возможность быстро добавить в FPGA‑систему полноценный DP‑контур (приём + передача) без проектирования собственной схемы высокоскоростного видеоинтерфейса. Это удобно для прототипирования видеостен, систем захвата и вывода, лабораторных стендов и промышленных решений.

Основные преимущества
Поддержка DisplayPort 1.4 и 4K@60 fps. Высокая пропускная способность и качество передачи видео для требовательных задач.
Пара «вход + выход» в одном модуле. Удобно для сквозной передачи, ретайминга, захвата и одновременного вывода, тестирования видеоконтуров.
Высокая скорость передачи. 4 линии DP, до 8,1 Гбит/с на линию — достаточно для передачи несжатого видео высокого разрешения.
Стандарт FMC HPC. Совместимость с современными FPGA‑платами (AXU5EVB‑P, DE10‑Pro, Terasic и др.) через VITA 57.1.
Промышленное исполнение. Диапазон −40…+85 °C, надёжная компоновка, устойчивость к вибрациям и перепадам температур.
Компактный форм‑фактор. Габариты 76,5×69 мм позволяют использовать модуль в плотных конструктивах и многомодульных стендах.
Качественная разводка. Заводская трассировка дифференциальных пар, контроль импеданса и минимизация перекрёстных помех для стабильной работы на высоких частотах.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	FH6141
Тип модуля	FMC HPC (VITA 57.1)
Видеоинтерфейсы	1×DP вход (MCDP6000), 1×DP выход (SN65DP141)
Стандарт DP	DisplayPort 1.4, 4 линии
Скорость передачи	До 8,1 Гбит/с на линию
Максимальное разрешение	4K@60 fps
Питание	3,3 В (через FMC)
Форм‑фактор	76,5×69 мм
Температурный диапазон	−40…+85 °C
Особенности	Вход + выход DP в одном модуле, промышленное исполнение, без FPGA/видеопроцессора, только интерфейсы, поддержка высокоскоростной передачи для FPGA‑обработки

Области применения
Системы захвата и вывода видео. Захват видеопотока с источника по DP, обработка в FPGA, вывод на монитор или запись.
Прототипирование видеостен и мультимониторных решений. Тестирование конвейеров обработки, ретайминг, конверсия форматов, проверка синхронизации.
Лабораторные и учебные стенды. Изучение высокоскоростных видеоинтерфейсов, конвейеров, AXI‑видео, FIFO, кадровой синхронизации и обработки в реальном времени.
Тестовые и измерительные стенды. Проверка видеоконтуров, оценка задержек, артефактов, стабильности линка и качества изображения.
Промышленные системы визуализации. Вывод видео на промышленные панели, захват с камер/источников, встраивание в собственные изделия.
Разработка IP‑ядер для видео. Отладка собственных видеоконвейеров, фильтров, масштабирования, кодирования и декодирования в FPGA.

Поддержка и интеграция
Модуль рассчитан на работу в составе FPGA‑системы (Vivado/Quartus) с использованием готовых IP‑блоков и референсных дизайнов:
IP‑ядра видеоконвейеров. Поддержка AXI‑Video, FIFO, кадрирования, масштабирования и типовых конвейеров обработки.
Референсные проекты. Примеры инициализации DP‑линка, проверки EDID, захвата кадров, передачи на выход, анализа задержек и качества сигнала.
Средства отладки. Логический анализатор (ILA), контрольные точки, временные диаграммы, анализ качества DP‑сигнала и ошибок линка.
Документация. Схемы модуля, распиновка FMC HPC, рекомендации по проектированию базовой платы, примеры сценариев тестирования и инициализации.
Для старта рекомендуется подключить FH6141 к совместимой FPGA‑плате, загрузить референсный проект с видеоконвейером, проверить линки DP (вход/выход), считать EDID, затем отработать типовые сценарии захвата и сквозного вывода.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль FH6141;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема модуля, распиновка FMC HPC, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Кабели DisplayPort, осциллограф, логический анализатор, базовая FPGA‑плата, ПК с Vivado/Quartus в комплект не входят.

Дополнительные аксессуары для полноценной работы
FPGA‑плата с FMC HPC. Например, AXU5EVB‑P, DE10‑Pro, Terasic и т. п.
Кабели DisplayPort. Качественные кабели DP 1.4 для подключения источника и монитора.
Осциллограф и логический анализатор. Для контроля DP‑сигналов, проверки качества линка, анализа джиттера и временных диаграмм.
Хост‑ПК с Vivado/Quartus. Для проектирования, отладки и загрузки конфигурации FPGA.
Источник питания. Для базовой платы (питание FH6141 берётся с FMC).
Видеоисточники и мониторы. Для тестирования сквозного тракта: генератор тестовых паттернов, мониторы с поддержкой DP 1.4/4K.

Почему стоит использовать FH6141 для видеозадач на FPGA
FH6141 оптимален, когда требуется быстро развернуть видеоконтур DP (вход + выход) без проектирования собственной платы с высокоскоростной разводкой: модуль даёт готовые интерфейсы, промышленную надёжность и совместимость со стандартом FMC. Для студентов и преподавателей это удобный инструмент для изучения видеоконвейеров и AXI‑Video. Для инженеров — практичное решение для стендов, прототипов и промышленных систем захвата/вывода видео.
