RF‑плата FH7000

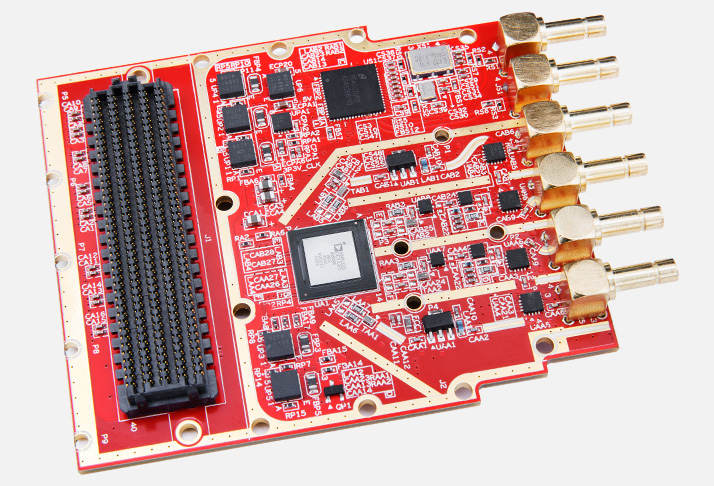

RF‑плата FH7000 (производитель — Alinx) — это высокопроизводительный приёмо‑передающий модуль в форм‑факторе FMC HPC для интеграции в FPGA‑стенды. Плата рассчитана на работу с ПЛИС‑платформами, где требуется широкая полоса, точная синхронизация каналов и поддержка MIMO для прототипирования радиосистем.

По сравнению с FL6000 FH7000 даёт более высокий частотный диапазон (до 7 ГГц вместо 6 ГГц), увеличенную полосу (до 160 МГц), улучшенные параметры линейности и фазового шума, а также более плотную интеграцию ВЧ‑каскадов. По сравнению с дискретными ВЧ‑сборками FH7000 поставляется как законченное изделие с проверенными характеристиками, распиновками и референсными проектами. По сравнению со встроенными ВЧ‑решениями на платах FH7000 позволяет гибко менять конфигурацию ВЧ‑тракта без замены всей отладочной платы.

Основное преимущество FH7000 — высокая производительность ВЧ‑тракта в сочетании с готовностью к быстрой интеграции в FPGA‑системы: достаточно установить плату в FMC HPC, подать питание, подключить ВЧ‑кабели и запустить референсный проект под Vivado.

Основные преимущества
Расширенный частотный диапазон. До 7 ГГц покрывает диапазоны для Wi‑Fi 6E, 5G FR1, ISM, экспериментальных систем и радиолокации.
Большая мгновенная полоса. До 160 МГц позволяет обрабатывать сложные сигналы (OFDM, широкополосные импульсы, многоканальные потоки).
Поддержка MIMO 2×2. Два независимых канала приёма/передачи с возможностью синхронизации для пространственного кодирования, тестирования антенн и алгоритмов разнесения.
Прямой высокоскоростной интерфейс. JESD204B обеспечивает передачу I/Q‑данных с минимальными задержками и высокой пропускной способностью.
Гибкие управляющие интерфейсы. I2C/SPI для настройки ВЧ‑параметров, GPIO для синхронизации, сброса и внешних триггеров.
Промышленный температурный диапазон. −40…+85 °C — подходит для стендовых и полевых испытаний.
Высокая линейность и низкий фазовый шум. Оптимизированные ВЧ‑каскады обеспечивают хороший динамический диапазон и точность измерений.
Готовность к FPGA‑стендам. Совместимость с FMC HPC и референсными проектами для быстрой интеграции.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	FH7000
Диапазон частот	до 7 ГГц (перестраиваемый)
Мгновенная полоса	до 160 МГц
Конфигурация MIMO	2×2 (2 канала приёма, 2 канала передачи)
Интерфейс данных	JESD204B
Интерфейсы управления	I2C, SPI, GPIO
ВЧ‑разъёмы	SMA (отдельные порты Rx/Tx на каждый канал)
Питание	Через FMC‑разъём (стабилизированные напряжения на плате)
Форм‑фактор	FMC HPC (VITA 57.1)
Температурный диапазон	−40…+85 °C
Особенности	Синхронизация нескольких модулей, калибровка тракта, высокая линейность, низкий фазовый шум

Области применения
SDR и программно‑определяемые радиосистемы. Реализация трактов приёма/передачи, тестирование алгоритмов демодуляции, синхронизации, адаптивной фильтрации и эквалайзеров.
Радиолокация и зондирование. Прототипирование импульсных и непрерывных систем, обработка эхо‑сигналов, формирование и управление диаграммами направленности.
Системы связи и беспроводные сети. Моделирование и проверка протоколов, тестирование антенн, MIMO‑алгоритмов, пространственного кодирования и формирования луча.
Тестирование ВЧ‑трактов. Измерение параметров усилителей, фильтров, смесителей, оценка нелинейностей, шумов и фазовой стабильности.
Учебные и исследовательские проекты. Изучение принципов работы ВЧ‑трактов, цифровой обработки радиосигналов, JESD204B, синхронизации и калибровки каналов.
Прототипирование промышленных устройств. Быстрая проверка концепции приёмо‑передающего тракта перед переходом к серийной разработке.
Калибровка и метрология. Настройка трактов, измерение АЧХ/ФЧХ, оценка динамического диапазона, линейности и фазового шума.

Поддержка и интеграция
Плата FH7000 рассчитана на совместную работу с FPGA‑платами и Vivado:
Vivado Design Suite. Для проектирования цифровой части тракта (демодуляция, фильтрация, синхронизация, буферизация, обработка I/Q).
IP‑ядра для JESD204B. Готовые блоки для приёма/передачи данных, выравнивания кадров, коррекции ошибок и синхронизации потоков.
Референсные проекты. Примеры инициализации платы, настройки ВЧ‑параметров через I2C/SPI, захвата и обработки I/Q‑потока, визуализации спектра, синхронизации MIMO‑каналов.
Средства отладки. Логический анализатор (ILA) для контроля временных диаграмм, анализа задержек и пропускной способности JESD204B.
Документация. Схемы, распиновки FMC HPC, рекомендации по согласованию ВЧ‑линий, таблицы регистров управления, примеры сценариев калибровки и синхронизации.
Синхронизация модулей. Поддержка общей опорной частоты и сигналов синхронизации для работы нескольких FH7000 в едином тактовом домене (например, для MIMO или антенных решёток).
Для старта достаточно установить FH7000 в FMC HPC‑слот отладочной платы (AX7202, AX7203, AXPGL50H и т. п.), подать питание, подключить ВЧ‑кабели, открыть референсный проект в Vivado (инициализация + захват I/Q + вывод спектра) и проверить базовые сценарии.

Комплект поставки (стандартный)
В стандартный комплект входят:
RF‑плата FH7000;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновки интерфейсов, таблицы регистров, рекомендации по подключению и калибровке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для инициализации, захвата I/Q‑данных, простой обработки и визуализации спектра).
ВЧ‑кабели SMA, блок питания (если не подаётся через FMC), осциллограф, анализатор спектра, генератор сигналов, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы
Отладочная плата с FMC HPC. Например, AX7202, AX7203 или AXPGL50H.
ВЧ‑кабели SMA. Качественные кабели с низкими потерями для подключения антенн, генераторов и анализаторов.
Генератор ВЧ‑сигналов. Для проверки чувствительности, динамического диапазона, АЧХ и линейности тракта.
Осциллограф и анализатор спектра. Для контроля ВЧ‑сигналов, оценки шумов, искажений и фазовой стабильности.
Антенны и нагрузки. Эталонные антенны, согласованные нагрузки и аттенюаторы для корректных измерений.
Кабели и адаптеры. Переходники SMA, кабели питания, интерфейсные кабели для стенда.
Хост‑ПК с Vivado. Для проектирования, отладки и загрузки конфигурации в ПЛИС.
Измерительные приборы. Для проверки временных диаграмм JESD204B, задержек, пропускной способности и стабильности синхронизации.

Почему стоит использовать FH7000 для прототипирования и учебных задач
FH7000 позволяет быстро собрать высокопроизводительный ВЧ‑тракт на базе FPGA и начать обработку реальных радиосигналов: достаточно установить плату в FMC HPC и запустить референсный проект. Для инженеров это способ проверить алгоритмы приёма/передачи и MIMO без разработки собственной ВЧ‑платы. Для преподавателей и студентов FH7000 удобен для изучения принципов SDR, работы с I/Q‑данными, JESD204B, синхронизации каналов и калибровки ВЧ‑трактов.
