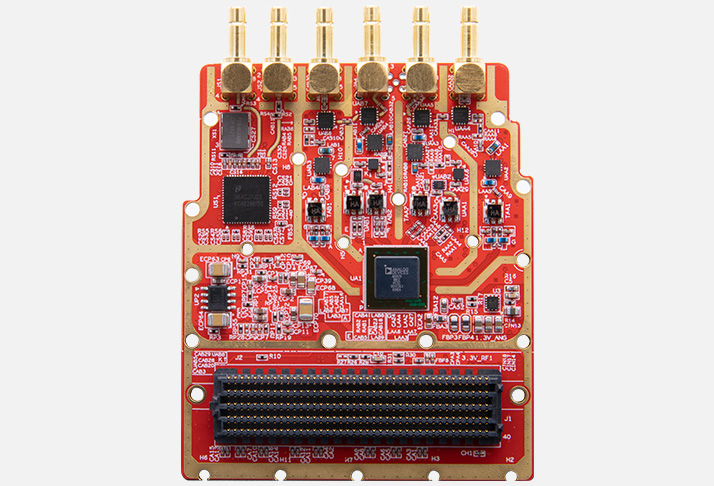

RF-дочерняя плата FH9000

RF‑дочерняя плата FH9000 (производитель — Alinx) предназначена для расширения ВЧ‑возможностей отладочных платформ через FMC‑интерфейс: она превращает гибридные ARM+FPGA‑системы (например, AXK400/401/402, AXP390/391/392) в полноценные SDR‑стенды. Плата ориентирована на задачи приёма, передачи и анализа радиосигналов в широком диапазоне частот, включая прототипирование систем связи, радиомониторинг, тестирование радиоканалов и учебные проекты по цифровой обработке сигналов.

По сравнению с простыми АЦП‑модулями FH9000 даёт законченный ВЧ‑тракт: на плате уже есть входные/выходные цепи, фильтры, усилители, преобразователи частоты и калиброванные ВЧ‑разъёмы — не нужно проектировать ВЧ‑часть самостоятельно. По сравнению с автономными векторными анализаторами или приёмниками FH9000 встраивается в FPGA‑систему: обработка и алгоритмы реализуются на ПЛИС и ARM, что даёт гибкость и детерминизм.

Основное преимущество FH9000 — готовый ВЧ‑модуль «под FPGA»: можно сразу подключать к FMC, подавать сигналы, реализовывать на FPGA демодуляцию, фильтрацию, формирование сигналов, синхронизацию и передачу результатов на ARM.

Основные преимущества
Широкий диапазон частот. 10 МГц–6 ГГц покрывает большинство гражданских и промышленных диапазонов, включая ISM, Wi‑Fi, LTE и др.
Многоканальность. 2 приёмных и 1 передающий канал позволяют строить MIMO‑подобные сценарии, дуплексные системы, тестовые стенды с обратной связью.
Высокое качество оцифровки. 14‑битные АЦП/ЦАП и скорость до 245 Мсэмплов/с дают достаточную динамическую глубину и полосу для большинства SDR‑задач.
Гибкая синхронизация. Поддержка внешней опорной частоты, входов/выходов синхронизации, возможность кластеризации нескольких FH9000 для многоканальных систем.
Промышленное исполнение. Температурный диапазон −40…+85 °C и экранированная конструкция подходят для стендовых и жёстких условий.
Совместимость с FMC LPC/HPC. Можно устанавливать на платы с разными типами FMC: AXK‑серия (HPC), AXP‑серия (LPC).
Зрелая интеграция с FPGA‑проектами. Готовые IP‑блоки, шаблоны временных ограничений (SDC), референсные примеры для Vivado/Vitis.

Параметр	Значение
Производитель	Alinx
Модель	FH9000
Тип	RF‑дочерняя плата (FMC)
Диапазон частот	10 МГц–6 ГГц
Каналы приёма	2 (RX)
Канал передачи	1 (TX)
АЦП	14 бит, до 245 Мсэмплов/с
ЦАП	14 бит, до 245 Мсэмплов/с
ВЧ‑разъёмы	SMA (RX1, RX2, TX)
Синхронизация	Вход/выход опорной частоты, вход/выход синхронизации, поддержка внешней 10 МГц
Интерфейсы	FMC LPC или HPC (VITA 57.1)
Питание	Через FMC (напряжения формируются на несущей плате)
Форм‑фактор	FMC Single Width, габариты ~70×115 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	Калиброванные ВЧ‑тракты, встроенные фильтры и усилители, поддержка кластеризации и синхронизации нескольких модулей

Области применения
SDR‑системы и прототипирование связи. Реализация базовых станций, модемов, трансиверов, демодуляторов и формирователей сигналов на FPGA с управлением на ARM.
Радиомониторинг и анализ спектра. Захват сигналов, спектральный анализ, поиск источников, оценка качества канала, измерение помех.
MIMO и антенные решётки. Многоканальные стенды с несколькими FH9000, синхронизированный приём/передача, формирование диаграммы направленности.
Тестовые стенды и калибровка. Генерация тестовых сигналов, проверка ВЧ‑трактов, измерение характеристик фильтров, усилителей, антенн.
Учебные и исследовательские проекты. Изучение SDR, цифровой обработки сигналов, радиоканалов, алгоритмов синхронизации и демодуляции.
Прототипирование радиолокационных и навигационных систем. Короткие импульсы, линейная ЧМ, корреляционная обработка на FPGA.
Системы радиоуправления и IoT‑связи. Тестирование протоколов, оценка помехоустойчивости, реализация собственных физических уровней.

Поддержка и интеграция
Плата FH9000 рассчитана на работу в составе FPGA‑систем:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC) для высокоскоростных интерфейсов и ВЧ‑алгоритмов.
Vitis / Linux на ARM. Управление, сбор данных, логирование, сетевой обмен, визуализация спектров и сигналов.
IP‑блоки и шаблоны. Готовые блоки захвата/генерации, синхронизации, управления частотой и усилением, примеры демодуляторов.
Средства отладки. Логический анализатор (ILA), контрольные точки, временные диаграммы, анализ джиттера и качества синхронизации.
Референсные проекты. Примеры инициализации, захвата и генерации сигналов, простой спектральный анализ (БПФ), демодуляция AM/FM, синхронизация нескольких FH9000.
Документация. Схемы ВЧ‑трактов, распиновки FMC, рекомендации по согласованию линий, калибровке и тестированию.
Для старта достаточно установить FH9000 в FMC‑слот несущей платы (AXK/AXP), подключить ВЧ‑кабели (SMA), подать питание на несущую плату, загрузить референсный проект (захват/генерация + БПФ + вывод спектра на ПК/HDMI) и проверить базовые сценарии.

Комплект поставки (стандартный)
В стандартный комплект входят:
RF‑дочерняя плата FH9000;
крепёжные элементы (винты/стойки для FMC);
документация (руководство пользователя, схема ВЧ‑тракта, распиновка FMC, рекомендации по подключению и калибровке, примеры сценариев тестирования);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для FPGA, Vitis‑примеры для ARM, сценарии захвата/генерации, БПФ, демодуляции, синхронизации).
ВЧ‑кабели (SMA), блок питания, несущая плата (AXK/AXP), осциллограф, анализатор спектра, ПК с Vivado/Vitis в комплект не входят.

Дополнительные аксессуары для полноценной работы
Несущая плата с FMC. Например, AXK400/401/402 или AXP390/391/392 — для питания, синхронизации и обработки на FPGA/ARM.
ВЧ‑кабели и адаптеры SMA. Для подключения антенн, аттенюаторов, делителей, фильтров и других ВЧ‑компонентов.
Осциллограф и анализатор спектра. Для контроля ВЧ‑сигналов, проверки качества генерации, измерения гармоник и шумов.
Аттенюаторы и фильтры. Для согласования уровней, защиты входов и фильтрации внеполосных сигналов.
Антенны и безэховые камеры. Для полевых тестов, оценки диаграмм направленности и помехоустойчивости.
Хост‑ПК с Vivado и Vitis. Для проектирования, отладки и загрузки конфигурации FPGA и приложений на ARM.

Почему стоит использовать FH9000 для прототипирования и учебных задач
FH9000 позволяет быстро превратить гибридную ARM+FPGA‑платформу в SDR‑стенд без проектирования ВЧ‑части: все ВЧ‑цепи уже на плате, а алгоритмы реализуются на FPGA и управляются на ARM. Для инженеров это способ быстро проверить концепции связи, радиомониторинга, MIMO и радиолокации. Для преподавателей и студентов FH9000 удобна для изучения SDR, цифровой обработки сигналов, синхронизации и работы с ВЧ‑интерфейсами. Для команд, которым важна скорость запуска, FH9000 даёт баланс между функциональностью, качеством тракта и простотой интеграции.
