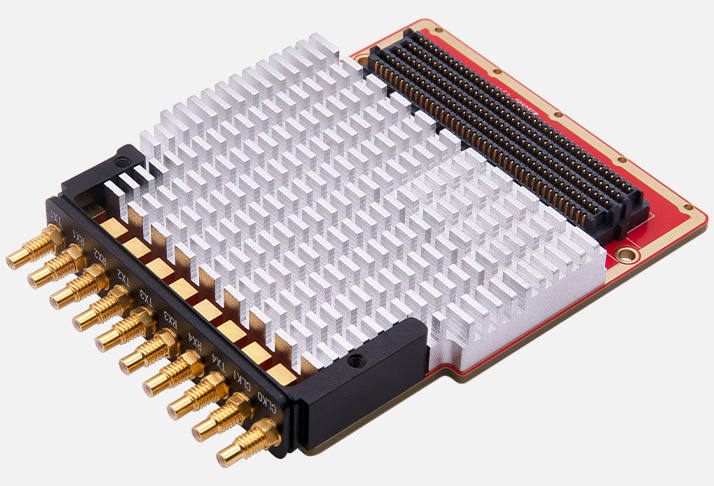

Высокопроизводительная плата FH9600

Высокопроизводительная плата FH9600 (производитель — Alinx) — это RF‑модуль под FMC HPC для построения высокоточных SDR‑систем, радиомониторинга и прототипирования ВЧ‑решений на базе FPGA. В отличие от более простых RF‑модулей FH9600 даёт повышенную разрядность (16 бит) и скорость оцифровки (до 500 Мсэмплов/с), а также расширенный ВЧ‑диапазон до 18 ГГц — это позволяет работать с более сложными сигналами, уменьшать шумы квантования и точнее воспроизводить формы сигналов.

По сравнению с FH9000 у FH9600 выше разрядность АЦП/ЦАП (16 против 14 бит), выше скорость дискретизации (500 против 245 Мсэмплов/с) и шире ВЧ‑возможности (18 ГГц против 6 ГГц). По сравнению с векторными анализаторами FH9600 встраивается в FPGA‑систему: алгоритмы обработки, демодуляции и формирования сигналов реализуются на ПЛИС, а управление и логирование — на ARM. По сравнению с автономными SDR‑приёмниками FH9600 обеспечивает детерминированную обработку, синхронизацию и возможность кластеризации нескольких модулей.

Основное преимущество FH9600 — высокая точность и скорость ВЧ‑тракта в формате FMC: можно сразу подключать к несущей плате, подавать сигналы, реализовывать на FPGA сложные алгоритмы обработки и синхронизировать несколько FH9600 для MIMO‑ и антенных сценариев.

Основные преимущества
Высокая точность оцифровки. 16‑битные АЦП/ЦАП и скорость до 500 Мсэмплов/с дают лучшую динамическую глубину и меньшую ошибку квантования — важно для точных измерений, демодуляции слабых сигналов и генерации чистых форм.
Расширенный ВЧ‑диапазон. 10 МГц–18 ГГц покрывает Wi‑Fi 6E, 5G‑диапазоны, спутниковые и радиорелейные частоты, ISM и другие промышленные диапазоны.
Многоканальность. 2 канала приёма и 1 канал передачи позволяют строить дуплексные системы, MIMO‑подобные стенды и тестовые сценарии с обратной связью.
Гибкая синхронизация. Поддержка внешней опорной частоты 10 МГц, входов/выходов синхронизации, возможность кластеризации для многоканальных систем.
Промышленное исполнение. Диапазон −40…+85 °C и экранированная конструкция подходят для стендовых и жёстких условий.
Совместимость с FMC HPC. Можно устанавливать на платы с FMC HPC (например, AX7Z100B, AXP500F) для максимальной пропускной способности и плотности линий.
Зрелая интеграция с FPGA‑проектами. Готовые IP‑блоки, шаблоны временных ограничений (SDC), референсные примеры для Vivado/Vitis.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	FH9600
Тип	RF‑плата (FMC HPC)
Диапазон частот	10 МГц–18 ГГц
Каналы приёма	2 (RX)
Канал передачи	1 (TX)
АЦП	16 бит, до 500 Мсэмплов/с
ЦАП	16 бит, до 500 Мсэмплов/с
ВЧ‑разъёмы	SMA (RX1, RX2, TX)
Синхронизация	Вход/выход опорной частоты, вход/выход синхронизации, поддержка внешней 10 МГц
Интерфейс	FMC HPC (VITA 57.1)
Питание	Через FMC (напряжения формируются на несущей плате)
Форм‑фактор	FMC Single Width, габариты ~70×115 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	Калиброванные ВЧ‑тракты, встроенные фильтры и усилители, поддержка кластеризации и синхронизации нескольких модулей, оптимизирована под высокую пропускную способность HPC

Области применения
SDR‑системы и прототипирование связи. Реализация модемов, трансиверов, демодуляторов, формирователей сигналов на FPGA с управлением на ARM.
Радиомониторинг и анализ спектра. Захват и анализ сигналов в широком диапазоне, поиск источников, оценка качества канала, измерение помех.
MIMO и антенные решётки. Многоканальные стенды с синхронизацией нескольких FH9600, формирование диаграммы направленности, пространственная обработка.
Тестовые стенды и калибровка. Генерация тестовых сигналов, проверка ВЧ‑трактов, измерение характеристик фильтров, усилителей, антенн.
Учебные и исследовательские проекты. Изучение SDR, цифровой обработки сигналов, радиоканалов, алгоритмов синхронизации и демодуляции с повышенной точностью.
Прототипирование радиолокационных и навигационных систем. Короткие импульсы, линейная ЧМ, корреляционная обработка на FPGA.
Системы радиоуправления и IoT‑связи. Тестирование протоколов, оценка помехоустойчивости, реализация собственных физических уровней.

Поддержка и интеграция
Плата FH9600 рассчитана на работу в составе FPGA‑систем:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC) для высокоскоростных интерфейсов и ВЧ‑алгоритмов.
Vitis / Linux на ARM. Управление, сбор данных, логирование, сетевой обмен, визуализация спектров и сигналов.
IP‑блоки и шаблоны. Готовые блоки захвата/генерации, синхронизации, управления частотой и усилением, примеры демодуляторов.
Средства отладки. Логический анализатор (ILA), контрольные точки, временные диаграммы, анализ джиттера и качества синхронизации.
Референсные проекты. Примеры инициализации, захвата и генерации сигналов, простой спектральный анализ (БПФ), демодуляция AM/FM/PSK, синхронизация нескольких FH9600.
Документация. Схемы ВЧ‑трактов, распиновки FMC, рекомендации по согласованию линий, калибровке и тестированию.
Для старта достаточно установить FH9600 в FMC HPC‑слот несущей платы (AX7Z100B, AXP500F и др.), подключить ВЧ‑кабели (SMA), подать питание на несущую плату, загрузить референсный проект (захват/генерация + БПФ + вывод спектра) и проверить базовые сценарии.

Комплект поставки (стандартный)
В стандартный комплект входят:
высокопроизводительная плата FH9600;
крепёжные элементы (винты/стойки для FMC);
документация (руководство пользователя, схема ВЧ‑тракта, распиновка FMC, рекомендации по подключению и калибровке, примеры сценариев тестирования);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода.
Несущая плата, блок питания, ВЧ‑кабели, осциллограф, анализатор спектра, ПК с Vivado/Vitis в комплект не входят.

Дополнительные аксессуары для полноценной работы
Несущая плата с FMC HPC. Например, AX7Z100B, AXP500F — для максимальной пропускной способности и поддержки синхронизации.
ВЧ‑кабели и адаптеры. Качественные SMA‑кабели для минимизации потерь и отражений в диапазоне до 18 ГГц.
Источник опорной частоты. Генератор 10 МГц для синхронизации нескольких FH9600 и точного согласования тактов.
Осциллограф и анализатор спектра. Для контроля ВЧ‑сигналов, проверки качества захвата/генерации, анализа гармоник и шумов.
Хост‑ПК с Vivado и Vitis. Для проектирования, отладки и загрузки конфигурации FPGA и приложений на ARM.

Почему стоит использовать FH9600 для прототипирования и исследовательских задач
FH9600 оптимальна, когда нужна высокая точность ВЧ‑тракта: 16 бит и 500 Мсэмплов/с позволяют точнее оцифровывать слабые сигналы и чище формировать выходные. Для инженеров это способ быстро собрать SDR‑стенд с расширенным диапазоном до 18 ГГц и реализовать на FPGA сложные алгоритмы. Для преподавателей и студентов FH9600 удобна для изучения высокоточного SDR, синхронизации и многоканальной обработки. Для команд, которым важна максимальная точность и гибкость, FH9600 даёт баланс между возможностями и простотой интеграции через FMC HPC.
