Модуль FH9656
FH9656 — модуль ЦАП на базе 4‑канального 16‑битного AD9656 с частотой обновления до 125 MSPS, в форм‑факторе FMC LPC. Оснащён SSMC‑выходами, LVDS‑интерфейсом, поддержкой внешней синхронизации и триггера. Предназначен для генерации аналоговых сигналов в FPGA‑системах — подходит для тестовых стендов, SDR, ЦОС и прототипирования ВЧ‑трактов.
Наличие и сроки поставки уточняйте при оформлении заказа. Стоимость актуальна на момент запроса.
Модуль FH9656
#PROP_TITLE#
—
#PROP_VALUE#

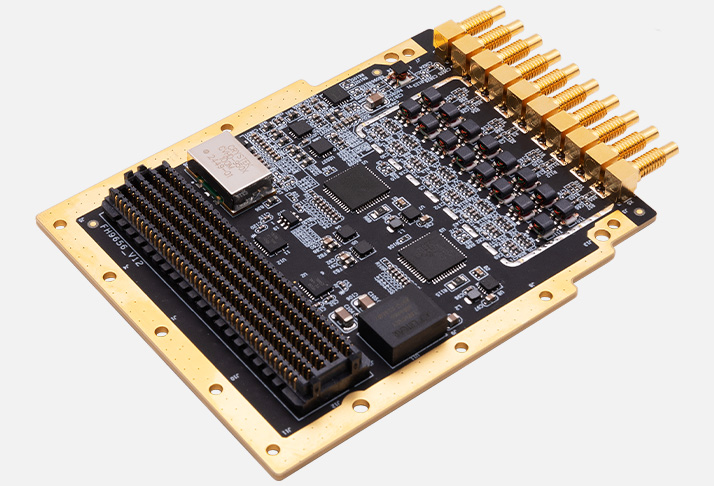

Модуль FH9656 (производитель — Alinx) — это высокоскоростной модуль цифро‑аналогового преобразования для установки в слот FMC LPC (VITA 57.1) на отладочных и промышленных платах. В основе — микросхема AD9656: 4 канала ЦАП с разрешением 16 бит и скоростью обновления до 125 млн отсчётов в секунду (MSPS). Модуль ориентирован на задачи, где требуется точная генерация аналоговых сигналов с жёсткой синхронизацией и минимальной задержкой обработки в FPGA.
По сравнению с интегрированными ЦАП внутри микроконтроллеров или SoC, FH9656 даёт внешние высокопроизводительные каналы с нормированными параметрами: фиксированным выходным диапазоном, согласованным импедансом и стандартизованным цифровым интерфейсом. По сравнению с автономными генераторами сигналов он встраивается в пользовательскую FPGA‑платформу и позволяет реализовывать собственную обработку и формирование сигналов в реальном времени (модуляцию, формирование импульсов, сложные формы) без задержек на передачу по внешним шинам. По сравнению с более простыми модулями ЦАП FH9656 ориентирован на ВЧ‑применения с повышенными требованиями к чистоте спектра и синхронизации.
Основное преимущество FH9656 — компактный модуль промышленного класса с предсказуемыми характеристиками ЦАП, готовый к интеграции в FPGA‑системы через FMC: можно сразу генерировать сигналы и управлять ими с детерминированными задержками.
Основные преимущества
Высокое разрешение и скорость. 4 канала, 16 бит, до 125 MSPS — достаточно для ВЧ‑синтеза, тестовых воздействий, формирования сложных форм сигналов.
Стандартизованный интерфейс. FMC LPC (LVDS) упрощает интеграцию с FPGA‑платами (AX7020, AX7Z010B, ACU2CG‑I и др.).
Согласованные аналоговые выходы. Импеданс 50 Ом, диапазон ±1 В (или другой типовой), разъёмы SSMC — удобно подключать ВЧ‑линии и измерительные кабели.
Гибкая синхронизация. Входы внешнего такта и триггера позволяют объединять несколько модулей в единую систему генерации и точно привязывать сигналы к событиям.
Промышленный температурный диапазон. −40…+85 °C — подходит для жёстких условий эксплуатации.
Компактный форм‑фактор. Габариты 76.5×69 мм — не занимает лишнего места в шасси и не требует отдельной несущей платы.
Зрелая интеграция с FPGA. Готовые примеры проектов и временные ограничения под распространённые FPGA‑платформы.
Технические характеристики
Области применения
Радиопередающие тракты и SDR. Генерация ВЧ‑сигналов, синтез ПЧ, модуляция, демодуляция и формирование тестовых воздействий на FPGA.
Цифровая обработка сигналов и ЦОС. Формирование опорных сигналов, тестовых последовательностей, проверка фильтров, БПФ, корреляторов.
Измерительные и тестовые стенды. Калибровка приёмников, проверка АЧХ/ФЧХ, подача эталонных сигналов, проверка временных диаграмм.
Системы формирования сигналов реального времени. Многоканальная генерация с жёсткими требованиями к синхронизации и фазовой стабильности.
Прототипирование высокоскоростных систем. Проверка концепций обработки и генерации аналоговых сигналов на FPGA с низкой задержкой.
Лабораторные работы и НИОКР. Обучение работе с ЦАП, FMC‑модулями, высокоскоростными интерфейсами и цифровой обработкой.
Промышленная автоматизация и контроль. Генерация управляющих аналоговых сигналов с высокой точностью и детерминированной синхронизацией.
Поддержка и интеграция
Модуль устанавливается в FMC LPC‑слот целевой платы:
Vivado. Для разработки FPGA‑логики, настройки IP‑ядер, временных ограничений, трассировки и отладки высокоскоростных LVDS‑линий.
Временные ограничения и интерфейсы. Готовые шаблоны временных ограничений (SDC) и примеры подключения LVDS‑каналов данных и синхронизации.
SPI‑конфигурация. Управление режимами ЦАП (диапазоны, усиление, режимы работы) через SPI‑интерфейс.
Средства отладки. Встроенный логический анализатор (ILA) в Vivado, контрольные точки, временные диаграммы, анализ джиттера и качества синхронизации.
Референсные проекты. Примеры генерации синусоид, ЛЧМ, прямоугольных импульсов, буферизации в BRAM/DDR, простой модуляции и передачи результатов на ARM (если есть PS).
Документация и BSP. Схемы, распиновки FMC, рекомендации по согласованию линий, примеры инициализации и сценариев тестирования.
Для старта достаточно установить модуль в FMC‑слот совместимой платы, подать питание, открыть Vivado, загрузить референсный проект (генерация сигналов, буферизация, вывод на SSMC) и проверить базовые сценарии: инициализацию ЦАП по SPI, синхронизацию от внешнего такта, генерацию тестового сигнала, проверку формы и спектра на выходе.
Комплект поставки (стандартный)
В стандартный комплект входят:
модуль FH9656;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновка FMC, рекомендации по подключению и отладке, примеры временных ограничений);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для генерации сигналов, буферизации, простой ЦОС, работы с SPI и LVDS).
Целевая плата с FMC LPC (AX7020, AX7Z010B и т. п.), кабели, блок питания, осциллограф, логический анализатор, генератор тестовых сигналов в комплект не входят.
Дополнительные аксессуары для полноценной работы
FPGA‑плата с FMC LPC. Например, AX7020, AX7Z010B, AXU2CGB‑E — для размещения модуля и реализации обработки/генерации данных.
Осциллограф и анализатор спектра. Для контроля аналоговых выходов, проверки формы сигнала, джиттера, SFDR, гармонических искажений.
Кабели и адаптеры SSMC. Для подключения к измерительным приборам и согласования линий.
Хост‑ПК с Vivado. Для проектирования FPGA‑логики и отладки.
Измерительные приборы. Для проверки синхронизации, триггерных сценариев и временных диаграмм.
Почему стоит использовать FH9656 для прототипирования и промышленных задач
FH9656 позволяет вынести критичные параметры ЦАП (разрешение, скорость, согласование, синхронизацию) на отдельный модуль с гарантированными характеристиками, а всю обработку, формирование и управление сигналами реализовать на FPGA целевой платы. Для инженеров это удобный способ быстро получить многоканальную высокоточную генерацию без проектирования собственной аналоговой платы. Для преподавателей и студентов модуль полезен для обучения работе с FMC, LVDS, внешней синхронизацией и синтезом реальных аналоговых сигналов.
По сравнению с интегрированными ЦАП внутри микроконтроллеров или SoC, FH9656 даёт внешние высокопроизводительные каналы с нормированными параметрами: фиксированным выходным диапазоном, согласованным импедансом и стандартизованным цифровым интерфейсом. По сравнению с автономными генераторами сигналов он встраивается в пользовательскую FPGA‑платформу и позволяет реализовывать собственную обработку и формирование сигналов в реальном времени (модуляцию, формирование импульсов, сложные формы) без задержек на передачу по внешним шинам. По сравнению с более простыми модулями ЦАП FH9656 ориентирован на ВЧ‑применения с повышенными требованиями к чистоте спектра и синхронизации.
Основное преимущество FH9656 — компактный модуль промышленного класса с предсказуемыми характеристиками ЦАП, готовый к интеграции в FPGA‑системы через FMC: можно сразу генерировать сигналы и управлять ими с детерминированными задержками.
Основные преимущества
Высокое разрешение и скорость. 4 канала, 16 бит, до 125 MSPS — достаточно для ВЧ‑синтеза, тестовых воздействий, формирования сложных форм сигналов.
Стандартизованный интерфейс. FMC LPC (LVDS) упрощает интеграцию с FPGA‑платами (AX7020, AX7Z010B, ACU2CG‑I и др.).
Согласованные аналоговые выходы. Импеданс 50 Ом, диапазон ±1 В (или другой типовой), разъёмы SSMC — удобно подключать ВЧ‑линии и измерительные кабели.
Гибкая синхронизация. Входы внешнего такта и триггера позволяют объединять несколько модулей в единую систему генерации и точно привязывать сигналы к событиям.
Промышленный температурный диапазон. −40…+85 °C — подходит для жёстких условий эксплуатации.
Компактный форм‑фактор. Габариты 76.5×69 мм — не занимает лишнего места в шасси и не требует отдельной несущей платы.
Зрелая интеграция с FPGA. Готовые примеры проектов и временные ограничения под распространённые FPGA‑платформы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | Alinx |
| Модель | FH9656 |
| Тип устройства | 4‑канальный ЦАП‑модуль на FMC LPC |
| ЦАП | AD9656 (4 канала) |
| Разрешение | 16 бит |
| Частота обновления | до 125 MSPS |
| Выходной диапазон | ±1 В (типовой, зависит от конфигурации) |
| Выходной импеданс | 50 Ом |
| Аналоговые выходы | SSMC (высокочастотные разъёмы) |
| Цифровой интерфейс | LVDS (FMC LPC) |
| Интерфейс управления | SPI |
| Синхронизация | Вход внешнего тактового сигнала |
| Триггер | Вход внешнего триггерного сигнала |
| Питание | Через FMC‑коннектор (стандартные напряжения FMC) |
| Форм‑фактор | FMC LPC (76.5×69 мм) |
| Температурный диапазон | −40…+85 °C (промышленное исполнение) |
| Совместимые платформы | Платы с FMC LPC: AX7020, AX7Z010B, AXU2CGB‑E, ACU2CG‑I, DE5‑Net и др. |
| Особенности | Внешняя синхронизация/триггер, согласованные линии, LVDS‑вход данных, SPI‑конфигурация |
Области применения
Радиопередающие тракты и SDR. Генерация ВЧ‑сигналов, синтез ПЧ, модуляция, демодуляция и формирование тестовых воздействий на FPGA.
Цифровая обработка сигналов и ЦОС. Формирование опорных сигналов, тестовых последовательностей, проверка фильтров, БПФ, корреляторов.
Измерительные и тестовые стенды. Калибровка приёмников, проверка АЧХ/ФЧХ, подача эталонных сигналов, проверка временных диаграмм.
Системы формирования сигналов реального времени. Многоканальная генерация с жёсткими требованиями к синхронизации и фазовой стабильности.
Прототипирование высокоскоростных систем. Проверка концепций обработки и генерации аналоговых сигналов на FPGA с низкой задержкой.
Лабораторные работы и НИОКР. Обучение работе с ЦАП, FMC‑модулями, высокоскоростными интерфейсами и цифровой обработкой.
Промышленная автоматизация и контроль. Генерация управляющих аналоговых сигналов с высокой точностью и детерминированной синхронизацией.
Поддержка и интеграция
Модуль устанавливается в FMC LPC‑слот целевой платы:
Vivado. Для разработки FPGA‑логики, настройки IP‑ядер, временных ограничений, трассировки и отладки высокоскоростных LVDS‑линий.
Временные ограничения и интерфейсы. Готовые шаблоны временных ограничений (SDC) и примеры подключения LVDS‑каналов данных и синхронизации.
SPI‑конфигурация. Управление режимами ЦАП (диапазоны, усиление, режимы работы) через SPI‑интерфейс.
Средства отладки. Встроенный логический анализатор (ILA) в Vivado, контрольные точки, временные диаграммы, анализ джиттера и качества синхронизации.
Референсные проекты. Примеры генерации синусоид, ЛЧМ, прямоугольных импульсов, буферизации в BRAM/DDR, простой модуляции и передачи результатов на ARM (если есть PS).
Документация и BSP. Схемы, распиновки FMC, рекомендации по согласованию линий, примеры инициализации и сценариев тестирования.
Для старта достаточно установить модуль в FMC‑слот совместимой платы, подать питание, открыть Vivado, загрузить референсный проект (генерация сигналов, буферизация, вывод на SSMC) и проверить базовые сценарии: инициализацию ЦАП по SPI, синхронизацию от внешнего такта, генерацию тестового сигнала, проверку формы и спектра на выходе.
Комплект поставки (стандартный)
В стандартный комплект входят:
модуль FH9656;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновка FMC, рекомендации по подключению и отладке, примеры временных ограничений);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для генерации сигналов, буферизации, простой ЦОС, работы с SPI и LVDS).
Целевая плата с FMC LPC (AX7020, AX7Z010B и т. п.), кабели, блок питания, осциллограф, логический анализатор, генератор тестовых сигналов в комплект не входят.
Дополнительные аксессуары для полноценной работы
FPGA‑плата с FMC LPC. Например, AX7020, AX7Z010B, AXU2CGB‑E — для размещения модуля и реализации обработки/генерации данных.
Осциллограф и анализатор спектра. Для контроля аналоговых выходов, проверки формы сигнала, джиттера, SFDR, гармонических искажений.
Кабели и адаптеры SSMC. Для подключения к измерительным приборам и согласования линий.
Хост‑ПК с Vivado. Для проектирования FPGA‑логики и отладки.
Измерительные приборы. Для проверки синхронизации, триггерных сценариев и временных диаграмм.
Почему стоит использовать FH9656 для прототипирования и промышленных задач
FH9656 позволяет вынести критичные параметры ЦАП (разрешение, скорость, согласование, синхронизацию) на отдельный модуль с гарантированными характеристиками, а всю обработку, формирование и управление сигналами реализовать на FPGA целевой платы. Для инженеров это удобный способ быстро получить многоканальную высокоточную генерацию без проектирования собственной аналоговой платы. Для преподавателей и студентов модуль полезен для обучения работе с FMC, LVDS, внешней синхронизацией и синтезом реальных аналоговых сигналов.
