Модуль FL1010

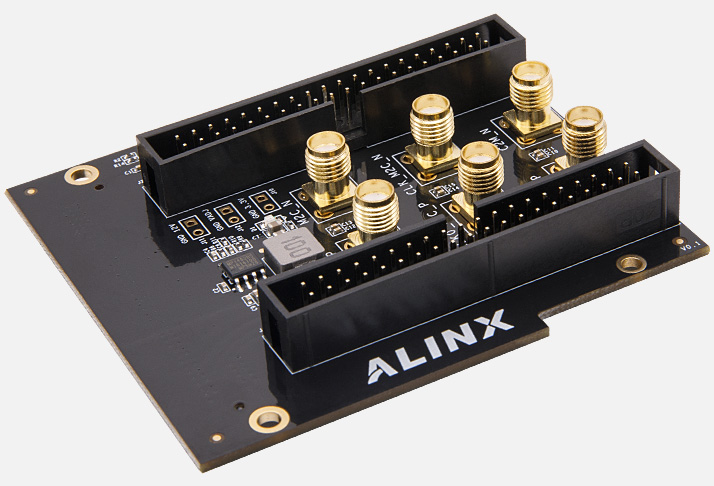

Модуль FL1010 (производитель — Alinx) — это интерфейсный FMC‑модуль типа LPC (Low‑Pin Count), предназначенный для расширения количества линий ввода‑вывода у отладочных плат с FMC‑слотом (например, AXU2CGA, AXVM2152 и аналогичных). Его основная задача — превратить «плотный» FMC‑разъём в удобные порты, к которым легко подключать внешние устройства с помощью обычных кабелей Dupont или плоских шлейфов.

По сравнению с модулями, ориентированными на конкретную функцию (AN8211 — аудио, AN108 — AD/DA), FL1010 не выполняет обработку сигнала: это «чистый» коммутационный модуль. По сравнению с полностью автономными платами (FL2010, FH4020) он не имеет собственного процессора или памяти — это пассивное расширение портов для FPGA‑носителя.

В отличие от модулей с готовыми интерфейсами (HDMI, Ethernet и т. п.) FL1010 даёт пользователю гибкость: на эти IO можно «натянуть» любую логику (SPI, I2C, GPIO, параллельные шины, тестовые сигналы) прямо в проекте FPGA. Для инженеров это удобно при тестировании прототипов, когда нужно быстро подключить датчики, дисплеи, энкодеры или другие периферийные модули. Для образовательных целей модуль полезен в лабораторных работах по проектированию интерфейсов, отладке шин и тестированию IO‑логики.

Основное преимущество FL1010 — быстрый старт без пайки и сложной разводки: достаточно установить модуль в FMC‑слот, подключить внешние устройства к 40‑пиновым портам и начать использовать IO в проекте Vivado.

Основные преимущества
Расширение IO без сложной разводки. 68 пользовательских линий через два стандартных 40‑контактных разъёма — удобно для быстрого макетирования.
Поддержка высокоскоростных трансиверов. 6 SMA‑портов позволяют подключать внешние RF‑модули, оптические трансиверы, тестовые генераторы и т. д.
Стандарт FMC LPC. Совместимость с широким спектром FPGA‑плат по стандарту VITA 57.1, типовой форм‑фактор и распиновка.
Гибкость применения. Линии IO не имеют жёстко заданной функции: назначение (SPI, UART, GPIO, тестовые паттерны) задаётся в FPGA‑проекте.
Простота подключения. Использование кабелей Dupont и плоских шлейфов ускоряет сборку тестовых стендов.
Промышленная надёжность. Рабочий диапазон температур −25…+85 °C, устойчивые разъёмы, защита от статики на сигнальных линиях.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	FL1010
Тип модуля	FMC LPC (VITA 57.1)
Пользовательские IO	68 линий (через 2×40‑pin порта)
Высокоскоростные интерфейсы	6 SMA‑разъёмов (для трансиверов/RF‑устройств)
Питание	Через FMC‑коннектор (напряжения определяются несущей платой)
Форм‑фактор	Стандартный FMC LPC
Разъёмы	2×40‑pin (шаг 2,54 мм), 6×SMA
Температурный диапазон	−25…+85 °C
Особенности	Совместимость с типичными FPGA‑носителями, уровни IO определяются VADJ несущей платы

Области применения
Макетирование и прототипирование. Быстрое подключение датчиков, дисплеев, клавиатур, энкодеров, реле, светодиодов к FPGA без разводки собственной платы.
Лабораторные работы по FPGA. Отработка интерфейсов SPI, I2C, UART, параллельных шин, GPIO, тестирование временных диаграмм и задержек.
Тестовые стенды. Генерация и анализ тестовых паттернов, проверка работы периферии, эмуляция сигналов.
Образовательные проекты. Изучение стандарта FMC, работы с IO, проектирования шин и синхронизации.
Отладка высокоскоростных интерфейсов. Подключение внешних трансиверов через SMA, тестирование линий передачи.
Сборки для выставок и демонстраций. Компактные стенды, где важна скорость сборки и наглядность подключений.

Поддержка и интеграция
Модуль ориентирован на работу с FPGA‑платформами:
FMC‑интерфейс (LPC). Стандартная распиновка по VITA 57.1: питание, тактовые сигналы, LA‑линии, управляющие сигналы.
Уровни IO. Определяются напряжением VADJ на несущей плате (обычно 1,8/2,5/3,3 В), что позволяет подключать периферию с разными уровнями логики.
SMA‑порты. Для подключения высокоскоростных линий (трансиверы, RF, тестовые генераторы).
Инструменты. Vivado для описания логики, назначения пинов (XDC), проверки временных ограничений.
Средства отладки. Логический анализатор для контроля шин, осциллограф для проверки уровней и фронтов сигналов, генератор тестовых последовательностей.
Для старта достаточно установить FL1010 в FMC‑слот несущей платы, подключить внешние устройства к 40‑пиновым разъёмам, задать назначение пинов в XDC‑файле и реализовать в FPGA простую логику (мигание светодиодами, чтение кнопок, SPI‑обмен с датчиком).

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль FL1010;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновка FMC и 40‑pin портов, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
примеры проектов (XDC‑файлы, базовые примеры IO, SPI/I2C на FPGA).
Кабели (Dupont, плоские шлейфы), SMA‑адаптеры, внешние устройства (датчики, дисплеи), несущая FPGA‑плата, блок питания, хост‑ПК с ПО, измерительные приборы (осциллограф, логический анализатор) в комплект не входят.

Дополнительные аксессуары для полноценной работы
Несущая плата с FMC‑слотом. Для установки FL1010 и реализации логики на FPGA.
Кабели и шлейфы. Dupont‑провода, плоские шлейфы для быстрого подключения периферии.
Хост‑ПК с Vivado. Для разработки и отладки проектов.
Осциллограф и логический анализатор. Для контроля уровней, фронтов и временных диаграмм на IO.
Генератор сигналов. Для подачи тестовых последовательностей и проверки реакции FPGA.
Периферийные модули. Датчики, дисплеи, кнопки, энкодеры, реле для макетирования реальных сценариев.
SMA‑адаптеры и кабели. Для подключения трансиверов и RF‑устройств к SMA‑портам.

Почему стоит использовать FL1010 для прототипирования и обучения
FL1010 позволяет быстро получить большое количество IO без проектирования собственной платы: все цепи согласования и защиты уже реализованы. Для инженеров это экономия времени при тестировании прототипов и проверке интерфейсов. Для преподавателей и студентов модуль даёт возможность наглядно изучать работу с FMC, назначение пинов, проектирование шин и отладку IO‑логики на FPGA.
