Сисемный модуль FL1042

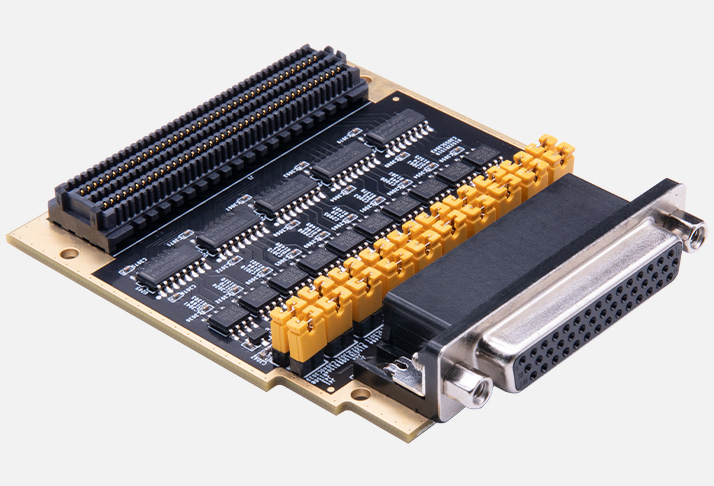

FL1042 (производитель — Alinx) — это интерфейсный FMC‑модуль (FPGA Mezzanine Card) для организации многоканальной связи по протоколу CAN FD (Controller Area Network with Flexible Data‑Rate). Модуль содержит 20 независимых каналов CAN FD, построенных на трансиверах NXP TJA1042T/3/1J, и подключается к несущей плате через разъём FMC LPC (стандарт VITA 57.1). Внешние линии CAN выводятся на один разъём DB44 (female); терминация шин настраивается перемычками.

Важно: FL1042 не содержит FPGA или процессора — это модуль расширения: вся логика работы с CAN (инициализация, арбитраж, фильтрация, кадрирование) реализуется на основной плате (в FPGA). По сравнению с одно‑ или двухканальными решениями FL1042 даёт высокую плотность каналов в одном модуле, а по сравнению с дискретными сборками на разъёмах — надёжную заводскую разводку и согласованные уровни сигналов.

Основное преимущество FL1042 — возможность быстро добавить в FPGA‑систему 20 высокоскоростных CAN FD‑каналов без проектирования собственной схемы трансиверов и топологии печатных плат: модуль подходит для стендов тестирования ЭБУ, промышленных контроллеров, симуляторов шин, автомобильных испытательных комплексов и систем сбора данных с распределённых узлов.

Основные преимущества
Высокая плотность каналов. 20 независимых CAN FD‑портов в компактном форм‑факторе — идеально для многоузловых систем, стендов и симуляторов.
Поддержка CAN FD. Гибкая скорость передачи данных: высокоскоростная фаза до 5–8 Мбит/с и выше (в зависимости от длины линии), совместимость с классическим CAN 2.0.
Стандарт FMC LPC. Совместимость с широким спектром FPGA‑плат (Terasic, Alinx и др.) через VITA 57.1, удобная интеграция в существующие стенды.
Надёжная разводка и терминация. Заводская топология дифференциальных пар, перемычки для включения/выключения терминаторов на каждом сегменте шины.
Промышленное исполнение. Диапазон −40…+85 °C, стабильная работа в жёстких условиях, устойчивость к помехам и переходным процессам.
Простота интеграции. Не нужно проектировать трансиверы и дифференциальные пары: модуль сразу готов к подключению к CAN‑узлам.
Совместимость с экосистемой Xilinx/Intel. Поддержка IP‑ядер для CAN FD, референсных дизайнов, типовых сценариев инициализации и фильтрации кадров.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	FL1042
Тип модуля	FMC LPC (VITA 57.1)
Интерфейсы	20×CAN FD (дифференциальные пары)
Трансиверы	NXP TJA1042T/3/1J
Разъём внешних линий	DB44 (female)
Терминация	Перемычки (конфигурируемые резисторы на каждом сегменте)
Питание	3,3 В (через FMC)
Форм‑фактор	76,5×69 мм
Температурный диапазон	−40…+85 °C
Особенности	Высокая плотность CAN FD, промышленное исполнение, без FPGA/процессора, только интерфейсы, совместимость с FPGA‑трансиверами и IP‑ядрами CAN FD

Области применения
Стенды тестирования ЭБУ и автомобильных модулей. Подключение к множеству узлов по CAN FD для имитации трафика, проверки протоколов, нагрузочных тестов.
Промышленные системы сбора данных. Одновременный опрос десятков датчиков, контроллеров и модулей по CAN FD с централизованной обработкой в FPGA.
Симуляторы CAN‑сетей. Генерация и анализ трафика в многоузловой сети, проверка устойчивости к коллизиям, арбитражу и ошибкам.
Автоматизированные испытательные комплексы. Синхронный сбор телеметрии с распределённых устройств, временная привязка кадров, анализ задержек и джиттера.
Учебные и исследовательские проекты. Изучение CAN/CAN FD, разработка IP‑ядер, отладка протоколов, анализ физического уровня и арбитража.
Системы мониторинга и диагностики. Постоянный контроль состояния узлов по CAN, детектирование ошибок, логирование событий и аварийных ситуаций.

Поддержка и интеграция
Модуль рассчитан на работу в составе FPGA‑системы (Vivado/Quartus) с использованием готовых IP‑ядер CAN FD:
IP‑ядра CAN FD. Поддержка инициализации, арбитража, фильтрации кадров, обработки ошибок и временных меток.
Референсные проекты. Примеры конфигурации трансиверов, инициализации каналов, фильтрации по ID, анализа ошибок и построения кольцевых тестов.
Средства отладки. Логический анализатор (ILA), контрольные точки, временные диаграммы, анализ качества сигналов и задержек между кадрами.
Документация. Схемы модуля, распиновка FMC LPC и DB44, рекомендации по проектированию базовой платы, примеры сценариев тестирования и инициализации.
Для старта рекомендуется подключить FL1042 к совместимой FPGA‑плате, загрузить референсный проект с IP‑ядром CAN FD, инициализировать каналы, проверить линки на холостом ходу, затем отработать типовые сценарии передачи и приёма кадров.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль FL1042;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема модуля, распиновка FMC LPC и DB44, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Кабели DB44/CAN, терминаторы (если требуются отдельно), осциллограф, логический анализатор, базовая FPGA‑плата, ПК с Vivado/Quartus в комплект не входят.

Дополнительные аксессуары для полноценной работы
FPGA‑плата с FMC LPC. Например, AXU4EV‑F, DE10‑Lite, Terasic и т. п.
Кабели и разъёмы CAN. Патч‑корды с нужной топологией, переходники DB44 на клеммные колодки или разъёмы устройств.
Осциллограф и логический анализатор. Для контроля дифференциальных сигналов, проверки качества фронтов, анализа ошибок и задержек.
Хост‑ПК с Vivado/Quartus. Для проектирования, отладки и загрузки конфигурации FPGA.
Источник питания. Для базовой платы (питание FL1042 берётся с FMC).
CAN‑анализаторы и эмуляторы. Для внешнего контроля трафика, сравнения с эталонными сценариями и валидации протоколов.

Почему стоит использовать FL1042 для CAN‑задач
FL1042 оптимален, когда требуется быстро развернуть многоканальную CAN FD‑сеть без проектирования собственной платы с трансиверами: модуль даёт 20 надёжных каналов, промышленное исполнение и простую интеграцию через FMC. Для студентов и преподавателей это удобный инструмент для изучения CAN/CAN FD и отладки IP‑ядер. Для инженеров — практичное решение для стендов, симуляторов и промышленных систем сбора данных.
