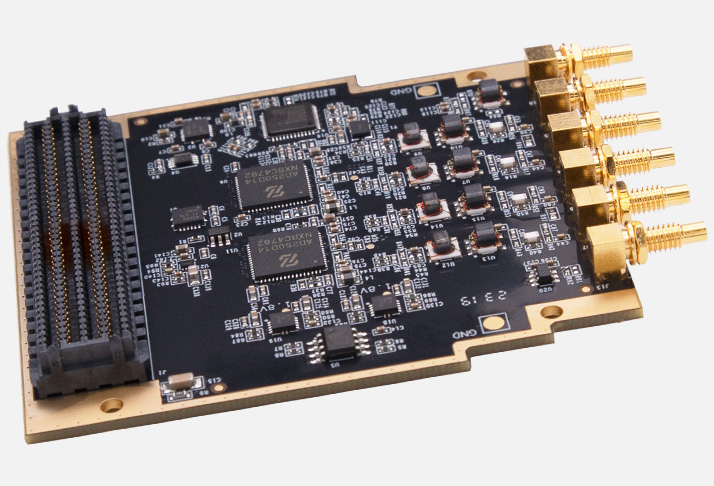

Модуль FL2514
FL2514 — 4‑канальный 14‑битный АЦП‑модуль с частотой дискретизации 250 MSPS, построенный на двух микросхемах ZGAD250D14. Оснащён SSMC‑входами, интерфейсом FMC LPC, поддержкой внешней синхронизации и триггера. Предназначен для высокоскоростного сбора аналоговых данных в составе FPGA‑систем — подходит для ЦОС, радиоприёмных трактов, измерительных стендов и прототипирования.
Наличие и сроки поставки уточняйте при оформлении заказа. Стоимость актуальна на момент запроса.
Модуль FL2514
#PROP_TITLE#
—
#PROP_VALUE#
Модуль FL2514 (производитель — Alinx) — это высокоскоростной модуль аналого‑цифрового преобразования для установки в слот FMC LPC (VITA 57.1) на отладочных платах и промышленных носителях. В основе — две микросхемы ZGAD250D14, обеспечивающие 4 канала АЦП с разрешением 14 бит и скоростью выборки 250 млн отсчётов в секунду (MSPS).
По сравнению с интегрированными АЦП внутри FPGA (или в SoC) FL2514 даёт внешние высокопроизводительные каналы с нормированными параметрами: фиксированным входным диапазоном, согласованным импедансом и стандартизованным цифровым интерфейсом. По сравнению с модулями на базе более дешёвых/низкоскоростных АЦП он ориентирован на задачи, где критичны высокая частота дискретизации и разрядность. По сравнению с автономными многоканальными осциллографами/DAQ‑системами FL2514 встраивается в пользовательскую FPGA‑платформу и позволяет реализовывать собственную обработку в реальном времени (фильтрацию, БПФ, демодуляцию и т. п.) без задержек на передачу данных по внешним шинам.
Основное преимущество FL2514 — компактный модуль промышленного класса с предсказуемыми характеристиками АЦП, готовый к интеграции в FPGA‑системы через FMC: можно сразу собирать данные и обрабатывать их на FPGA с детерминированными задержками.
Основные преимущества
Высокая производительность АЦП. 4 канала, 14 бит, 250 MSPS — достаточно для ВЧ‑трактов, ЦОС, измерений с высоким динамическим диапазоном.
Стандартизованный интерфейс. FMC LPC (LVDS) упрощает интеграцию с FPGA‑платами (AX7020, AXU2CGB‑E, ACU2CG‑I и др.).
Согласованные аналоговые входы. Импеданс 50 Ом, диапазон 1.5 В (p‑p), разъёмы SSMC — удобно подключать ВЧ‑линии и измерительные кабели.
Гибкая синхронизация. Входы внешнего такта и триггера позволяют объединять несколько модулей в единую систему сбора данных.
Промышленный температурный диапазон. −40…+85 °C — подходит для жёстких условий эксплуатации.
Компактный форм‑фактор. Габариты 76.5×69 мм — не занимает лишнего места в шасси и не требует отдельной несущей платы.
Зрелая интеграция с FPGA. Готовые примеры проектов и временные ограничения под распространённые FPGA‑платформы.
Технические характеристики
Области применения
Радиоприёмные тракты и SDR. Высокоскоростной приём сигналов, оцифровка ПЧ, демодуляция и фильтрация на FPGA.
Цифровая обработка сигналов и ЦОС. БПФ, корреляция, спектральный анализ, обработка ВЧ‑сигналов с высокой точностью.
Измерительные и тестовые стенды. Сбор данных с датчиков, осциллографирование, калибровка, проверка временных диаграмм.
Системы сбора данных реального времени. Многоканальная оцифровка с жёсткими требованиями к синхронизации.
Прототипирование высокоскоростных систем. Проверка концепций обработки аналоговых сигналов на FPGA с низкой задержкой.
Лабораторные работы и НИОКР. Обучение работе с АЦП, FMC‑модулями, высокоскоростными интерфейсами и цифровой обработкой.
Промышленная автоматизация и контроль. Мониторинг аналоговых сигналов с высокой частотой дискретизации и детерминированной обработкой.
Поддержка и интеграция
Модуль устанавливается в FMC LPC‑слот целевой платы:
Vivado. Для разработки FPGA‑логики, настройки IP‑ядер, временных ограничений, трассировки и отладки высокоскоростных LVDS‑линий.
Временные ограничения и интерфейсы. Готовые шаблоны временных ограничений (SDC) и примеры подключения LVDS‑каналов данных и синхронизации.
SPI‑конфигурация. Управление режимами АЦП (усиление, диапазоны, режимы выборки) через SPI‑интерфейс.
Средства отладки. Встроенный логический анализатор (ILA) в Vivado, контрольные точки, временные диаграммы, анализ джиттера и качества синхронизации.
Референсные проекты. Примеры захвата данных, буферизации в BRAM/DDR, простой фильтрации, БПФ и передачи результатов на ARM (если есть PS).
Документация и BSP. Схемы, распиновки FMC, рекомендации по согласованию линий, примеры инициализации и сценариев тестирования.
Для старта достаточно установить модуль в FMC‑слот совместимой платы, подать питание, открыть Vivado, загрузить референсный проект (захват 4 каналов, буферизация, вывод данных) и проверить базовые сценарии: инициализацию АЦП по SPI, синхронизацию от внешнего такта, захват тестового сигнала, проверку спектральной чистоты и джиттера.
Комплект поставки (стандартный)
В стандартный комплект входят:
модуль FL2514;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновка FMC, рекомендации по подключению и отладке, примеры временных ограничений);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для захвата данных, буферизации, простой ЦОС, работы с SPI и LVDS).
Целевая плата с FMC LPC (AX7020, AXU2CGB‑E и т. п.), кабели, блок питания, осциллограф, логический анализатор, генератор тестовых сигналов в комплект не входят.
Дополнительные аксессуары для полноценной работы
FPGA‑плата с FMC LPC. Например, AX7020, AXU2CGB‑E, ACU2CG‑I — для размещения модуля и реализации обработки данных.
Генератор тестовых сигналов. Для подачи калибровочных сигналов на SSMC‑входы и проверки характеристик АЦП.
Осциллограф и анализатор спектра. Для контроля аналоговых входов, проверки качества оцифровки, джиттера и спектрального состава.
Кабели и адаптеры SSMC. Для подключения источников сигналов и согласования линий.
Хост‑ПК с Vivado. Для проектирования FPGA‑логики и отладки.
Измерительные приборы. Для проверки синхронизации, триггерных сценариев и временных диаграмм.
Почему стоит использовать FL2514 для прототипирования и промышленных задач
FL2514 позволяет вынести критичные параметры АЦП (разрешение, скорость, согласование, синхронизацию) на отдельный модуль с гарантированными характеристиками, а всю обработку и управление реализовать на FPGA целевой платы. Для инженеров это удобный способ быстро получить многоканальный высокоскоростной сбор данных без проектирования собственной аналоговой платы. Для преподавателей и студентов модуль полезен для обучения работе с FMC, LVDS, внешней синхронизацией и цифровой обработкой реальных аналоговых сигналов.
По сравнению с интегрированными АЦП внутри FPGA (или в SoC) FL2514 даёт внешние высокопроизводительные каналы с нормированными параметрами: фиксированным входным диапазоном, согласованным импедансом и стандартизованным цифровым интерфейсом. По сравнению с модулями на базе более дешёвых/низкоскоростных АЦП он ориентирован на задачи, где критичны высокая частота дискретизации и разрядность. По сравнению с автономными многоканальными осциллографами/DAQ‑системами FL2514 встраивается в пользовательскую FPGA‑платформу и позволяет реализовывать собственную обработку в реальном времени (фильтрацию, БПФ, демодуляцию и т. п.) без задержек на передачу данных по внешним шинам.
Основное преимущество FL2514 — компактный модуль промышленного класса с предсказуемыми характеристиками АЦП, готовый к интеграции в FPGA‑системы через FMC: можно сразу собирать данные и обрабатывать их на FPGA с детерминированными задержками.
Основные преимущества
Высокая производительность АЦП. 4 канала, 14 бит, 250 MSPS — достаточно для ВЧ‑трактов, ЦОС, измерений с высоким динамическим диапазоном.
Стандартизованный интерфейс. FMC LPC (LVDS) упрощает интеграцию с FPGA‑платами (AX7020, AXU2CGB‑E, ACU2CG‑I и др.).
Согласованные аналоговые входы. Импеданс 50 Ом, диапазон 1.5 В (p‑p), разъёмы SSMC — удобно подключать ВЧ‑линии и измерительные кабели.
Гибкая синхронизация. Входы внешнего такта и триггера позволяют объединять несколько модулей в единую систему сбора данных.
Промышленный температурный диапазон. −40…+85 °C — подходит для жёстких условий эксплуатации.
Компактный форм‑фактор. Габариты 76.5×69 мм — не занимает лишнего места в шасси и не требует отдельной несущей платы.
Зрелая интеграция с FPGA. Готовые примеры проектов и временные ограничения под распространённые FPGA‑платформы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | Alinx |
| Модель | FL2514 |
| Тип устройства | 4‑канальный АЦП‑модуль на FMC LPC |
| АЦП | 2×ZGAD250D14 (4 канала суммарно) |
| Разрешение | 14 бит |
| Частота дискретизации | 250 MSPS |
| Входной диапазон | 1.5 В (peak‑to‑peak) |
| Входной импеданс | 50 Ом |
| Аналоговые входы | SSMC (высокочастотные разъёмы) |
| Цифровой интерфейс | LVDS (FMC LPC) |
| Интерфейс управления | SPI |
| Синхронизация | Вход внешнего тактового сигнала |
| Триггер | Вход внешнего триггерного сигнала |
| Питание | Через FMC‑коннектор (стандартные напряжения FMC) |
| Форм‑фактор | FMC LPC (76.5×69 мм) |
| Температурный диапазон | −40…+85 °C (промышленное исполнение) |
| Совместимые платформы | Платы с FMC LPC: AX7020, AXU2CGB‑E, ACU2CG‑I, DE5‑Net и др. |
| Особенности | Внешняя синхронизация/триггер, согласованные линии, LVDS‑выход данных, SPI‑конфигурация |
Области применения
Радиоприёмные тракты и SDR. Высокоскоростной приём сигналов, оцифровка ПЧ, демодуляция и фильтрация на FPGA.
Цифровая обработка сигналов и ЦОС. БПФ, корреляция, спектральный анализ, обработка ВЧ‑сигналов с высокой точностью.
Измерительные и тестовые стенды. Сбор данных с датчиков, осциллографирование, калибровка, проверка временных диаграмм.
Системы сбора данных реального времени. Многоканальная оцифровка с жёсткими требованиями к синхронизации.
Прототипирование высокоскоростных систем. Проверка концепций обработки аналоговых сигналов на FPGA с низкой задержкой.
Лабораторные работы и НИОКР. Обучение работе с АЦП, FMC‑модулями, высокоскоростными интерфейсами и цифровой обработкой.
Промышленная автоматизация и контроль. Мониторинг аналоговых сигналов с высокой частотой дискретизации и детерминированной обработкой.
Поддержка и интеграция
Модуль устанавливается в FMC LPC‑слот целевой платы:
Vivado. Для разработки FPGA‑логики, настройки IP‑ядер, временных ограничений, трассировки и отладки высокоскоростных LVDS‑линий.
Временные ограничения и интерфейсы. Готовые шаблоны временных ограничений (SDC) и примеры подключения LVDS‑каналов данных и синхронизации.
SPI‑конфигурация. Управление режимами АЦП (усиление, диапазоны, режимы выборки) через SPI‑интерфейс.
Средства отладки. Встроенный логический анализатор (ILA) в Vivado, контрольные точки, временные диаграммы, анализ джиттера и качества синхронизации.
Референсные проекты. Примеры захвата данных, буферизации в BRAM/DDR, простой фильтрации, БПФ и передачи результатов на ARM (если есть PS).
Документация и BSP. Схемы, распиновки FMC, рекомендации по согласованию линий, примеры инициализации и сценариев тестирования.
Для старта достаточно установить модуль в FMC‑слот совместимой платы, подать питание, открыть Vivado, загрузить референсный проект (захват 4 каналов, буферизация, вывод данных) и проверить базовые сценарии: инициализацию АЦП по SPI, синхронизацию от внешнего такта, захват тестового сигнала, проверку спектральной чистоты и джиттера.
Комплект поставки (стандартный)
В стандартный комплект входят:
модуль FL2514;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновка FMC, рекомендации по подключению и отладке, примеры временных ограничений);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для захвата данных, буферизации, простой ЦОС, работы с SPI и LVDS).
Целевая плата с FMC LPC (AX7020, AXU2CGB‑E и т. п.), кабели, блок питания, осциллограф, логический анализатор, генератор тестовых сигналов в комплект не входят.
Дополнительные аксессуары для полноценной работы
FPGA‑плата с FMC LPC. Например, AX7020, AXU2CGB‑E, ACU2CG‑I — для размещения модуля и реализации обработки данных.
Генератор тестовых сигналов. Для подачи калибровочных сигналов на SSMC‑входы и проверки характеристик АЦП.
Осциллограф и анализатор спектра. Для контроля аналоговых входов, проверки качества оцифровки, джиттера и спектрального состава.
Кабели и адаптеры SSMC. Для подключения источников сигналов и согласования линий.
Хост‑ПК с Vivado. Для проектирования FPGA‑логики и отладки.
Измерительные приборы. Для проверки синхронизации, триггерных сценариев и временных диаграмм.
Почему стоит использовать FL2514 для прототипирования и промышленных задач
FL2514 позволяет вынести критичные параметры АЦП (разрешение, скорость, согласование, синхронизацию) на отдельный модуль с гарантированными характеристиками, а всю обработку и управление реализовать на FPGA целевой платы. Для инженеров это удобный способ быстро получить многоканальный высокоскоростной сбор данных без проектирования собственной аналоговой платы. Для преподавателей и студентов модуль полезен для обучения работе с FMC, LVDS, внешней синхронизацией и цифровой обработкой реальных аналоговых сигналов.
