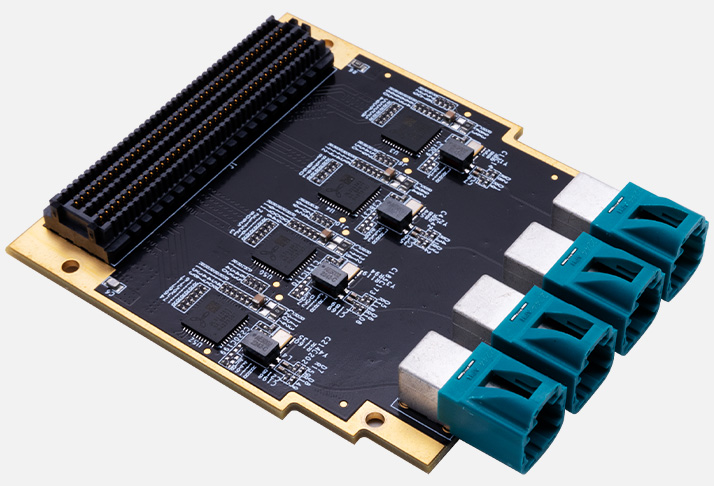

Системный модуль FL3113

Модуль FL3113 (производитель — Alinx) — это FMC‑плата, ориентированная на построение автомобильных и индустриальных Ethernet‑сетей на базе FPGA. В отличие от обычных гигабитных Ethernet‑модулей, FL3113 реализует стандарт 100/1000BASE‑T1 — однопарный автомобильный Ethernet, который востребован в транспортных и жёстких промышленных системах, где важна экономия проводников и устойчивость к помехам.

По сравнению с решениями на классических RJ‑45‑портах (1000BASE‑T) FL3113 оптимизирован под однопарный кабель и повышенные требования к надёжности и температурной устойчивости. По сравнению с автономными Ethernet‑контроллерами модуль даёт полный контроль со стороны FPGA: можно гибко управлять трафиком, реализовывать кастомные протоколы, синхронизировать передачу с другими модулями и обрабатывать пакеты аппаратно.

Основное преимущество FL3113 — готовность к автомобильным и промышленным условиям: 4 независимых порта 1000BASE‑T1, автомобильные PHY‑чипы, промышленный температурный диапазон и интеграция в типовые FPGA‑стенды через FMC LPC.

Основные преимущества
Автомобильный стандарт 100/1000BASE‑T1. Поддержка однопарного Ethernet для транспортных и индустриальных применений — меньше проводов, выше помехоустойчивость, совместимость с автомобильной инфраструктурой.
4 независимых порта. Возможность построения многоканальных сетей, резервирования каналов, распределения трафика между подсистемами.
Автомобильные PHY‑чипы JL3113A1‑NA. Компоненты рассчитаны на жёсткие условия эксплуатации (вибрации, перепады температур, электромагнитные помехи).
Гибкое управление через MDIO. Настройка PHY, чтение статусов, диагностика линков, автосогласование скоростей и режимов работы прямо из FPGA или ARM.
Совместимость с FMC LPC. Модуль устанавливается в FMC LPC‑слот несущей платы (AXU3EGB, AXU4EVB‑P, AC‑серии и др.), что упрощает интеграцию и быстрый старт.
Промышленное исполнение. Диапазон −40…+85 °C и экранированная конструкция подходят для стендовых, транспортных и полевых условий.
Готовность к аппаратной обработке пакетов. FPGA может реализовывать фильтрацию, маркировку, приоритизацию, инкапсуляцию и собственные протоколы поверх Ethernet.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	FL3113
Тип	FMC‑модуль (Ethernet PHY)
Количество портов	4×100/1000BASE‑T1
PHY‑чипы	JL3113A1‑NA (автомобильный класс)
Поддерживаемые скорости	100 Мбит/с и 1000 Мбит/с
Интерфейс к FPGA	RGMII / RMII (выбор режима)
Управление PHY	MDIO (I2C‑подобный интерфейс)
Разъёмы	M12 или иной промышленный тип (уточнять по ревизии)
Интерфейс модуля	FMC LPC (VITA 57.1)
Питание	Через FMC (напряжения формируются на несущей плате)
Форм‑фактор	FMC Single Width, габариты ~76,5×69 мм
Температурный диапазон	−40…+85 °C (промышленное/автомобильное исполнение)
Особенности	Независимые линки, диагностика состояния портов, поддержка автосогласования, экранирование ВЧ‑трактов, совместимость с автомобильным кабелем

Области применения
Автомобильные сети на базе FPGA. Прототипирование и отладка автомобильных Ethernet‑шин, тестирование стеков протоколов, аппаратная реализация фильтрации и приоритизации трафика.
Промышленные системы связи. Построение распределённых узлов с несколькими независимыми каналами, резервирование линков, отказоустойчивые сети в жёстких условиях.
Тестовые стенды и эмуляторы. Генерация и анализ Ethernet‑трафика, проверка совместимости устройств, нагрузочное тестирование, эмуляция отказов каналов.
Системы сбора данных и телеметрии. Многоканальная передача данных с датчиков, синхронизация измерений, передача по однопарному кабелю на большие расстояния.
Учебные и исследовательские проекты. Изучение автомобильного Ethernet, архитектуры FPGA‑сетевых интерфейсов, MDIO‑управления, аппаратной обработки пакетов.
Транспортные и бортовые системы. Интеграция в стенды для авионики, ж/д, спецтехники, где требуется надёжная связь и устойчивость к вибрациям и перепадам температур.
Автоматизация и робототехника. Связь между модулями управления, распределёнными контроллерами и датчиками с минимальными кабелями и высокой надёжностью.

Поддержка и интеграция
Модуль FL3113 рассчитан на работу в составе FPGA‑систем:
Vivado Design Suite. Реализация MAC‑уровня, конвейеров обработки пакетов, FIFO, арбитража трафика, временных ограничений (SDC) для RGMII.
Vitis / Linux на ARM. Управление линками, опрос статусов через MDIO, логирование событий, мониторинг ошибок и пропускной способности.
IP‑блоки и шаблоны. Готовые примеры инициализации PHY, автосогласования, чтения статусов линков, базовые MAC‑контроллеры для RGMII, примеры обработки кадров.
Средства отладки. Логический анализатор (ILA) для контроля RGMII‑сигналов, временные диаграммы, анализ задержек и синхронизации.
Референсные проекты. Примеры инициализации 4 портов, опроса статусов, обработки ошибок, переключения режимов 100/1000, диагностики линков.
Документация. Схемы PHY‑трактов, распиновка FMC, рекомендации по разводке RGMII, настройке MDIO, тестированию линков и выбору кабелей.
Для старта достаточно установить FL3113 в FMC LPC‑слот несущей платы, подключить кабели (M12/иные), подать питание, загрузить референсный проект (инициализация PHY + опрос статусов + базовый MAC) и проверить линки на всех 4 портах.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль FL3113;
крепёжные элементы (винты/стойки для FMC);
документация (руководство пользователя, схема PHY‑тракта, распиновка FMC, рекомендации по подключению и настройке MDIO, примеры сценариев тестирования);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (инициализация, опрос линков, базовый MAC).
Несущая плата, блок питания, Ethernet‑кабели (в т. ч. однопарные), осциллограф, ПК с Vivado/Vitis в комплект не входят.

Дополнительные аксессуары для полноценной работы
Несущая плата с FMC LPC. Например, AXU3EGB или AXU4EVB‑P — для подключения модуля и управления.
Блок питания. Стабильный источник для несущей платы.
Однопарные Ethernet‑кабели. Подходящие для 100/1000BASE‑T1 (в т. ч. с разъёмами M12).
Осциллограф. Для контроля RGMII‑сигналов и диагностики линков.
Хост‑ПК с Vivado и Vitis. Для проектирования, отладки и загрузки конфигурации FPGA и приложений на ARM.

Почему стоит использовать FL3113 для прототипов и разработок
FL3113 оптимален, когда требуется автомобильный или промышленный Ethernet в FPGA‑системе: модуль даёт сразу 4 надёжных порта 1000BASE‑T1 с полным контролем со стороны ПЛИС. Для студентов и преподавателей это удобный инструмент для изучения однопарного Ethernet, MDIO и аппаратной сетевой обработки. Для инженеров — практичное решение для прототипирования бортовых сетей, промышленных узлов, тестовых стендов и отказоустойчивых систем связи.
