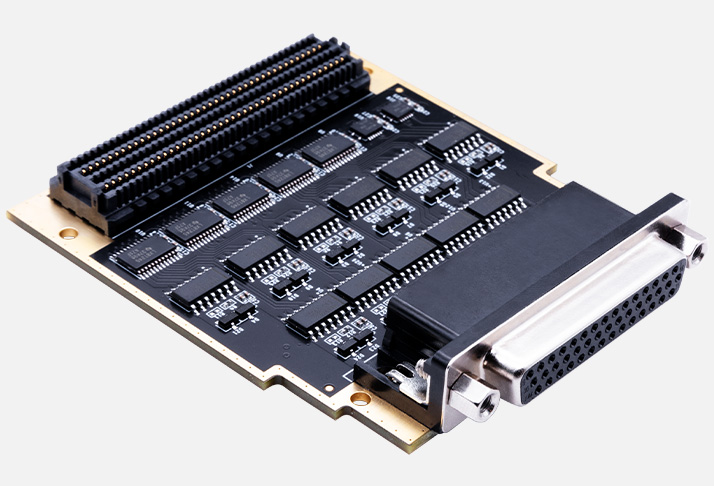

Системный модуль FL3491

FL3491 (производитель — Alinx) — это интерфейсный модуль в форм‑факторе FMC (FPGA Mezzanine Card) с 11 независимыми портами RS422/RS485. Каждый канал построен на трансивере MAX3491ESD с защитой от электростатических разрядов и поддерживает скорость передачи до 10 Мбит/с. Модуль подключается к несущей плате через разъём FMC LPC (стандарт VITA 57.1) и служит для организации многоканальной промышленной связи в FPGA‑системах.

Важно: FL3491 не содержит собственной FPGA или процессора — это модуль расширения: вся логика управления интерфейсами (инициализация, арбитраж, кадрирование, фильтрация) реализуется на основной плате. По сравнению с дискретными платами с RS485‑трансиверами FL3491 даёт заводскую разводку дифференциальных пар, согласованные уровни сигналов и повышенную помехоустойчивость. По сравнению с одно‑ или двухканальными решениями модуль обеспечивает высокую плотность портов в одном форм‑факторе.

Основное преимущество FL3491 — возможность быстро добавить в FPGA‑систему 11 надёжных промышленных каналов RS422/RS485 без проектирования собственной схемы трансиверов и топологии печатных плат. Модуль оптимален для распределённых систем сбора данных, многоузловых сетей, стендов тестирования контроллеров и промышленных симуляторов.

Основные преимущества
Высокая плотность каналов. 11 независимых RS422/RS485‑портов в компактном форм‑факторе — удобно для многоузловых систем и стендов с большим числом подключаемых устройств.
Гибкость режимов работы. Каждый канал может работать в режиме RS422 или RS485 (переключается на уровне схемы/IP), поддержка полнодуплексной и полудуплексной передачи.
Стандарт FMC LPC. Совместимость с широким спектром FPGA‑плат (Terasic, Alinx и др.) через VITA 57.1, удобная интеграция в существующие стенды.
Надёжная аналоговая часть. Заводская разводка дифференциальных пар, защита ESD, согласованные импедансы и минимизация перекрёстных помех.
Промышленное исполнение. Диапазон −40…+85 °C, стабильная работа в жёстких условиях, устойчивость к помехам и переходным процессам.
Компактный форм‑фактор. Габариты 76,5×69 мм позволяют использовать модуль в плотных конструктивах и многомодульных стендах.
Совместимость с экосистемой Xilinx/Intel. Поддержка IP‑ядер для управления RS422/RS485, референсных дизайнов, типовых сценариев инициализации и тестирования.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	FL3491
Тип модуля	FMC LPC (VITA 57.1)
Интерфейсы	11×RS422/RS485 (дифференциальные пары)
Трансиверы	MAX3491ESD (с защитой ESD)
Скорость передачи	До 10 Мбит/с на канал
Разъём внешних линий	Групповые интерфейсы на плате (под разводку базовой платы)
Питание	3,3 В (через FMC)
Форм‑фактор	76,5×69 мм
Температурный диапазон	−40…+85 °C
Особенности	Высокая плотность каналов, промышленное исполнение, без FPGA/процессора, только интерфейсы, поддержка RS422 и RS485

Области применения
Промышленные системы сбора данных. Одновременный опрос десятков датчиков, модулей ввода‑вывода и контроллеров по RS485/RS422 с централизованной обработкой в FPGA.
Автоматизированные испытательные стенды. Тестирование контроллеров, модулей и шкафов автоматики: генерация трафика, проверка протоколов, анализ ошибок и задержек.
Многоузловые сети и симуляторы. Имитация распределённой сети с десятками узлов, проверка устойчивости к коллизиям, арбитражу и ошибкам.
Системы телемеханики и диспетчеризации. Сбор телеметрии с распределённых объектов, временная привязка событий, логирование аварийных ситуаций.
Учебные и исследовательские проекты. Изучение промышленных интерфейсов, разработка IP‑ядер, отладка протоколов RS485/RS422, анализ физического уровня и помехоустойчивости.
Сервисные и диагностические комплексы. Подключение к полевым устройствам для считывания параметров, диагностики и обновления прошивок.

Поддержка и интеграция
Модуль рассчитан на работу в составе FPGA‑системы (Vivado/Quartus) с использованием готовых IP‑ядер и референсных дизайнов:
IP‑ядра для RS422/RS485. Поддержка инициализации, управления направлением (TX/RX), кадрирования, контроля ошибок и временных меток.
Референсные проекты. Примеры конфигурации трансиверов, инициализации каналов, передачи и приёма кадров, тестирования линий и анализа ошибок.
Средства отладки. Логический анализатор (ILA), контрольные точки, временные диаграммы, анализ качества сигналов и задержек между кадрами.
Документация. Схемы модуля, распиновка FMC LPC, рекомендации по проектированию базовой платы, примеры сценариев тестирования и инициализации.
Для старта рекомендуется подключить FL3491 к совместимой FPGA‑плате, загрузить референсный проект с IP‑ядром RS485/RS422, инициализировать каналы, проверить линки на холостом ходу, затем отработать типовые сценарии передачи и приёма данных.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль FL3491;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема модуля, распиновка FMC LPC, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Кабели и разъёмы RS422/RS485, клеммные колодки, осциллограф, логический анализатор, базовая FPGA‑плата, ПК с Vivado/Quartus в комплект не входят.

Дополнительные аксессуары для полноценной работы
FPGA‑плата с FMC LPC. Например, AXU4EV‑F, DE10‑Lite, Terasic и т. п.
Кабели и разъёмы RS422/RS485. Патч‑корды, переходники, клеммные колодки под топологию сети.
Осциллограф и логический анализатор. Для контроля дифференциальных сигналов, проверки качества фронтов, анализа джиттера и ошибок.
Хост‑ПК с Vivado/Quartus. Для проектирования, отладки и загрузки конфигурации FPGA.
Источник питания. Для базовой платы (питание FL3491 берётся с FMC).
Анализаторы RS485 и генераторы трафика. Для внешнего контроля трафика, сравнения с эталонными сценариями и валидации протоколов.

Почему стоит использовать FL3491 для промышленных задач связи
FL3491 оптимален, когда требуется быстро развернуть многоканальную промышленную сеть RS422/RS485 без проектирования собственной платы с трансиверами: модуль даёт 11 надёжных каналов, промышленное исполнение и простую интеграцию через FMC. Для студентов и преподавателей это удобный инструмент для изучения промышленных интерфейсов и отладки IP‑ядер. Для инженеров — практичное решение для стендов, симуляторов и систем сбора данных.
