RF‑модуль FL6000

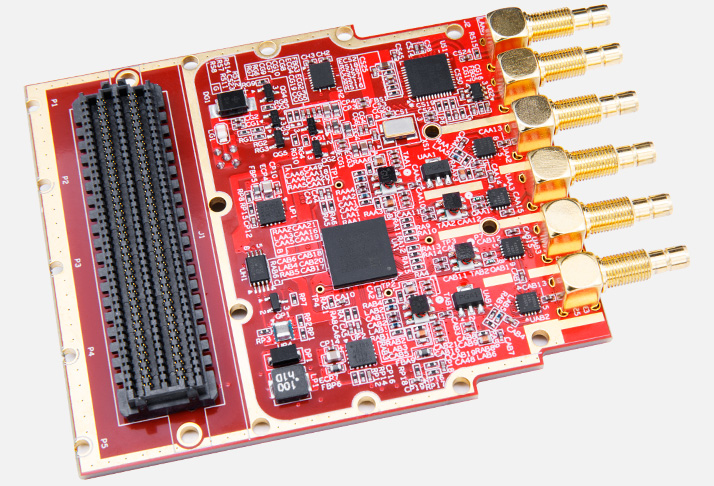

RF‑модуль FL6000 (производитель — Alinx) — это высокочастотный модуль для построения приёмо‑передающих трактов в составе FPGA‑систем. Модуль ориентирован на совместную работу с отладочными платами, имеющими FMC‑слот (в том числе AX7xxx‑линейкой, AXPGL50H и др.), и обеспечивает прямой высокоскоростной интерфейс к ПЛИС для цифровой обработки сигналов.

По сравнению с простыми демо‑модулями FL6000 даёт реальную производительность для прототипирования: широкую полосу, поддержку MIMO, высокую линейность и возможность точной калибровки. По сравнению с интегрированными ВЧ‑решениями на платах модуль позволяет гибко менять конфигурацию ВЧ‑тракта без замены всей платы — достаточно заменить RF‑модуль. По сравнению с дискретными ВЧ‑сборками FL6000 поставляется как законченное изделие с проверенными характеристиками и документацией.

Основное преимущество FL6000 — готовность к интеграции в стенды на базе FPGA: достаточно установить модуль в FMC‑слот, подать питание, подключить ВЧ‑кабели и начать работу с референсными проектами под Vivado.

Основные преимущества
Широкий частотный диапазон. Покрытие до 6 ГГц позволяет перекрывать популярные диапазоны для SDR, ISM, Wi‑Fi, LTE и экспериментальных систем.
Высокая полоса обработки. До 120 МГц мгновенной полосы — достаточно для многоканальных сигналов, OFDM, сложных модуляций и тестирования трактов.
Поддержка MIMO. Возможность построения 2×2 и более конфигураций для пространственного кодирования, тестирования антенн и алгоритмов разнесения.
Прямой высокоскоростной интерфейс. JESD204B обеспечивает передачу данных между RF‑модулем и ПЛИС с минимальными задержками и высокой пропускной способностью.
Гибкие управляющие интерфейсы. I2C/SPI для настройки ВЧ‑тракта, GPIO для синхронизации, сброса и внешних триггеров.
Промышленный температурный диапазон. −40…+85 °C — подходит для жёстких условий эксплуатации и стендовых испытаний.
Высокая линейность и низкий шум. Оптимизированные каскады обеспечивают хорошую динамику и низкий уровень искажений для точных измерений.
Готовность к FPGA‑стендам. Совместимость с FMC LPC/HPC и референсными проектами для быстрой интеграции.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	FL6000
Диапазон частот	до 6 ГГц (перестраиваемый, точная сетка зависит от конфигурации)
Полоса (мгновенная)	до 120 МГц
Конфигурация MIMO	Поддержка 2×2 (и выше при использовании нескольких модулей)
Интерфейс данных	JESD204B (высокая скорость, низкая задержка)
Интерфейсы управления	I2C, SPI, GPIO (синхронизация, сброс, внешние сигналы)
ВЧ‑разъёмы	SMA (приём/передача, отдельные порты или T/R‑коммутация)
Питание	Через FMC‑разъём (стабилизированные напряжения на плате)
Форм‑фактор	FMC LPC или HPC (в зависимости от исполнения)
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	Высокая линейность, низкий фазовый шум, калибровка тракта, поддержка синхронизации нескольких модулей

Области применения
SDR и программно‑определяемые радиосистемы. Реализация трактов приёма/передачи, тестирование алгоритмов демодуляции, адаптивной фильтрации и синхронизации.
Радиолокация и зондирование. Прототипирование импульсных и непрерывных систем, обработка эхо‑сигналов, формирование диаграмм направленности.
Тестирование ВЧ‑трактов. Измерение параметров усилителей, фильтров, смесителей, оценка нелинейностей и шумов.
Системы связи и беспроводные сети. Моделирование и проверка протоколов, тестирование антенн, MIMO‑алгоритмов и пространственного кодирования.
Учебные и исследовательские проекты. Изучение принципов работы ВЧ‑трактов, цифровой обработки радиосигналов, работы с JESD204B и синхронизации.
Прототипирование промышленных устройств. Быстрая проверка концепции приёмо‑передающего тракта перед переходом к серийной разработке.
Калибровка и метрология. Настройка трактов, измерение АЧХ/ФЧХ, оценка динамического диапазона и линейности.

Поддержка и интеграция
Модуль FL6000 рассчитан на совместную работу с FPGA‑платами и Vivado:
Vivado Design Suite. Для проектирования цифровой части тракта (демодуляция, фильтрация, синхронизация, буферизация).
IP‑ядра для JESD204B. Готовые блоки для приёма/передачи данных, выравнивания кадров, коррекции ошибок и синхронизации потоков.
Референсные проекты. Примеры инициализации модуля, настройки ВЧ‑параметров через I2C/SPI, захвата и обработки I/Q‑данных, визуализации спектра.
Средства отладки. Логический анализатор (ILA) для контроля временных диаграмм, анализа задержек и пропускной способности JESD204B.
Документация. Схемы, распиновки FMC, рекомендации по согласованию ВЧ‑линий, таблицы регистров управления, примеры сценариев калибровки.
Синхронизация модулей. Поддержка общей опорной частоты и сигналов синхронизации для работы нескольких FL6000 в едином тактовом домене (например, для MIMO или антенных решёток).
Для старта достаточно установить FL6000 в FMC‑слот отладочной платы (AX7015B, AX7201, AX7202, AX7203, AXPGL50H и т. п.), подать питание, подключить ВЧ‑кабели, открыть референсный проект в Vivado (инициализация модуля + захват I/Q‑потока + вывод спектра) и проверить базовые сценарии.

Комплект поставки (стандартный)
В стандартный комплект входят:
RF‑модуль FL6000;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновки интерфейсов, таблицы регистров, рекомендации по подключению и калибровке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для инициализации, захвата I/Q‑данных, простой обработки и визуализации спектра).
ВЧ‑кабели (SMA), блок питания (если не подаётся через FMC), осциллограф, анализатор спектра, генератор сигналов, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы
Отладочная плата с FMC‑слотом. Например, AX7015B, AX7201, AX7202, AX7203 или AXPGL50H.
ВЧ‑кабели SMA. Качественные кабели с низкими потерями для подключения антенн, генераторов и анализаторов.
Генератор ВЧ‑сигналов. Для проверки чувствительности, динамического диапазона, АЧХ и линейности тракта.
Осциллограф и анализатор спектра. Для контроля ВЧ‑сигналов, оценки шумов, искажений и фазовой стабильности.
Антенны и нагрузки. Эталонные антенны, согласованные нагрузки и аттенюаторы для корректных измерений.
Кабели и адаптеры. Переходники SMA, кабели питания, интерфейсные кабели для стенда.
Хост‑ПК с Vivado. Для проектирования, отладки и загрузки конфигурации в ПЛИС.
Измерительные приборы. Для проверки временных диаграмм JESD204B, задержек, пропускной способности и стабильности синхронизации.

Почему стоит использовать FL6000 для прототипирования и учебных задач
FL6000 позволяет быстро собрать полноценный ВЧ‑тракт на базе FPGA и начать обработку реальных радиосигналов: достаточно установить модуль в FMC‑слот и запустить референсный проект. Для инженеров это способ проверить алгоритмы приёма/передачи без разработки собственной ВЧ‑платы. Для преподавателей и студентов FL6000 удобен для изучения принципов SDR, работы с I/Q‑данными, JESD204B и калибровкой ВЧ‑трактов.
