Модуль FL9295

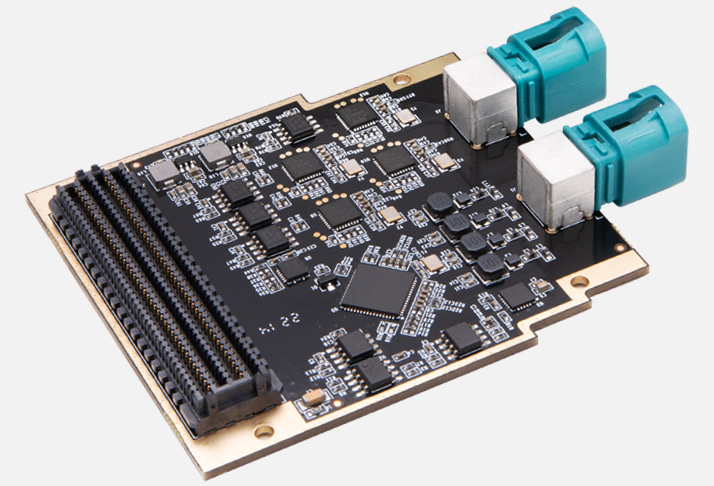

Модуль FL9295 (производитель — Alinx) — это высокоскоростная плата аналого‑цифрового и цифро‑аналогового преобразования под интерфейс FMC LPC. Модуль ориентирован на задачи, где критичны высокая частота дискретизации, разрядность и синхронизация нескольких каналов — от прототипирования измерительных стендов до построения многоканальных систем возбуждения‑отклика.

По сравнению с решениями на базе только АЦП или только ЦАП FL9295 даёт сбалансированную пару трактов: можно одновременно захватывать сигналы и формировать тестовые воздействия, что удобно для замкнутых контуров, калибровки и тестирования ВЧ‑устройств. По сравнению с автономными модулями сбора данных FL9295 обеспечивает детерминированную обработку на FPGA, гибкую синхронизацию и возможность кластеризации нескольких модулей.

Основное преимущество FL9295 — высокая производительность каналов при компактном форм‑факторе и полной интеграции в FPGA‑экосистему: можно сразу реализовывать на FPGA конвейеры обработки, фильтры, демодуляторы и алгоритмы управления, а на ARM‑стороне — сбор статистики, логирование и сетевой обмен.

Основные преимущества
Высокая скорость и разрядность. 4×АЦП 16 бит до 250 Мсэмплов/с и 4×ЦАП 16 бит до 1,25 Гсэмплов/с дают достаточную точность и полосу для прототипов измерительных и ВЧ‑систем.
Сбалансированная конфигурация. Наличие и АЦП, и ЦАП на одном модуле позволяет строить замкнутые контуры, системы возбуждения‑отклика и стенды для калибровки.
Гибкая синхронизация. Входы/выходы опорной частоты и синхронизации, поддержка внешней 10 МГц, возможность кластеризации модулей для многоканальных сценариев.
Промышленное исполнение. Диапазон −40…+85 °C и экранированная конструкция подходят для стендовых и жёстких условий.
Совместимость с FMC LPC. Модуль устанавливается в FMC LPC‑слот несущей платы (AXU3EGB, AXU4EVB‑P и др.), что упрощает интеграцию и быстрый старт.
Зрелая интеграция с FPGA‑проектами. Готовые IP‑блоки, шаблоны временных ограничений (SDC), референсные примеры для Vivado/Vitis.
Многоканальность. 8 аналоговых каналов (4 АЦП + 4 ЦАП) позволяют масштабировать решения без усложнения межмодульной коммутации.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	FL9295
Тип	Модуль АЦП/ЦАП (FMC LPC)
АЦП	4 канала, 16 бит, до 250 Мсэмплов/с
ЦАП	4 канала, 16 бит, до 1,25 Гсэмплов/с
Аналоговые разъёмы	SMA (или BNC — уточнять по ревизии)
Синхронизация	Вход/выход опорной частоты, вход/выход синхронизации, поддержка 10 МГц
Интерфейс	FMC LPC (VITA 57.1)
Питание	Через FMC (напряжения формируются на несущей плате)
Форм‑фактор	FMC Single Width, габариты ~70×115 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	Калиброванные тракты, встроенные фильтры и буферы, поддержка кластеризации и синхронизации нескольких модулей

Области применения
Измерительные и тестовые стенды. Одновременный захват и генерация сигналов для проверки АЧХ, ФЧХ, нелинейностей, калибровки датчиков и усилителей.
Прототипирование ВЧ‑систем и SDR. Формирование тестовых воздействий и анализ отклика, реализация простых трансиверов, демодуляторов, фильтров.
Системы сбора данных и мониторинга. Многоканальный синхронный захват с временной привязкой, буферизация и передача результатов на ARM.
Автоматизация и управление. Замкнутые контуры с обратной связью, ПИД‑регуляторы на FPGA, генерация управляющих воздействий, анализ переходных процессов.
Учебные и исследовательские проекты. Изучение ЦОС, алгоритмов фильтрации, демодуляции, синхронизации, работы с высокоскоростными АЦП/ЦАП.
Акустические и вибрационные измерения. Синхронный многоканальный захват, спектральный анализ, формирование тестовых сигналов.
Калибровка и метрология. Проверка характеристик аналоговых трактов, оценка джиттера, нелинейных искажений, динамического диапазона.
Моделирование физических процессов. Генерация сигналов по заданным моделям, захват отклика, сравнение с теорией.

Поддержка и интеграция
Модуль FL9295 рассчитан на работу в составе FPGA‑систем:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC) для высокоскоростных интерфейсов и алгоритмов ЦОС.
Vitis / Linux на ARM. Управление, сбор данных, логирование, сетевой обмен, визуализация спектров и временных диаграмм.
IP‑блоки и шаблоны. Готовые блоки захвата/генерации, синхронизации, управления частотой и усилением, примеры фильтров и демодуляторов.
Средства отладки. Логический анализатор (ILA), контрольные точки, временные диаграммы, анализ джиттера и качества синхронизации.
Референсные проекты. Примеры инициализации, захвата и генерации сигналов, простой спектральный анализ (БПФ), реализация фильтров, замкнутого контура.
Документация. Схемы аналоговых трактов, распиновки FMC, рекомендации по согласованию линий, калибровке и тестированию.
Для старта достаточно установить FL9295 в FMC LPC‑слот несущей платы, подключить аналоговые кабели (SMA/BNC), подать питание на несущую плату, загрузить референсный проект (захват + генерация + БПФ + вывод спектра) и проверить базовые сценарии.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль FL9295;
крепёжные элементы (винты/стойки для FMC);
документация (руководство пользователя, схема аналоговых трактов, распиновка FMC, рекомендации по подключению и калибровке, примеры сценариев тестирования);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода.
Несущая плата, блок питания, аналоговые кабели, осциллограф, анализатор спектра, ПК с Vivado/Vitis в комплект не входят.

Дополнительные аксессуары для полноценной работы
Несущая плата с FMC LPC. Например, AXU3EGB или AXU4EVB‑P — для подключения модуля и управления.
Блок питания. Стабильный источник для несущей платы.
Аналоговые кабели. SMA/BNC‑кабели нужной длины для всех каналов.
Осциллограф и анализатор спектра. Для контроля сигналов, проверки качества трактов и калибровки.
Хост‑ПК с Vivado и Vitis. Для проектирования, отладки и загрузки конфигурации FPGA и приложений на ARM.
Почему стоит использовать FL9295 для прототипов и обучения
FL9295 оптимален, когда нужны одновременно высокая скорость, разрядность и многоканальность: модуль позволяет быстро перейти от идеи к работающему стенду с синхронным захватом и генерацией сигналов. Для студентов и преподавателей это удобный инструмент для изучения высокоскоростных АЦП/ЦАП, ЦОС и замкнутых систем. Для инженеров — практичное решение для прототипирования измерительных комплексов, калибровки, ВЧ‑стендов и систем управления.
