Плата оптического интерфейса FP2516

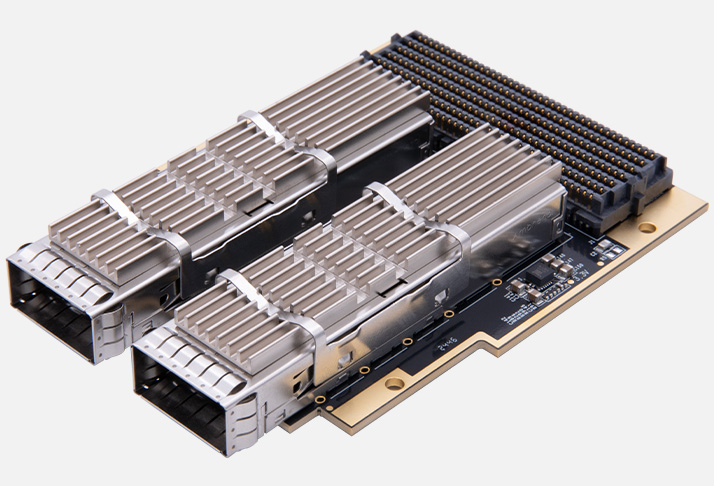

FP2516 (производитель — Alinx) — это модуль высокоскоростного оптического интерфейса в форм‑факторе FMC+, ориентированный на интеграцию с FPGA‑платформами. Модуль содержит два независимых порта 200G QSFP‑DD: каждый обеспечивает пропускную способность 200 Гбит/с за счёт 8 передающих (TX) и 8 приёмных (RX) линий.

Важно: FP2516 не содержит собственной FPGA или MAC‑процессора — это интерфейсный модуль: вся обработка кадров, сериализация/десериализация, коррекция ошибок (FEC), буферизация и формирование пакетов реализуются на основной плате в FPGA. По сравнению с дискретными решениями на разъёмах QSFP‑DD модуль даёт заводскую разводку высокоскоростных дифференциальных линий, контроль импеданса и стабильную работу на предельных скоростях. По сравнению с решениями на более старых стандартах (например, SFP+/QSFP+) FP2516 обеспечивает кратно более высокую пропускную способность и плотность портов.

Основное преимущество FP2516 — возможность быстро добавить в FPGA‑систему два канала по 200 Гбит/с без проектирования собственной высокоскоростной печатной платы: модуль оптимален для прототипов коммутаторов, маршрутизаторов, систем мониторинга трафика, стендов тестирования и телекоммуникационного оборудования.

Основные преимущества
Высокая пропускная способность. Два канала по 200 Гбит/с (суммарно до 400 Гбит/с) — подходит для задач ЦОД, магистральных сетей и высокоскоростных измерений.
Современный стандарт QSFP‑DD. Поддержка высокой плотности портов и обратной совместимости по форм‑фактору, возможность масштабирования до более высоких скоростей в будущем.
FMC+ (VITA 57.4). Расширенный интерфейс с большим числом высокоскоростных линий и улучшенной согласованностью по сравнению с FMC HPC — оптимально для работы с UltraScale+/Versal.
Промышленное исполнение. Диапазон −40…+85 °C, надёжная компоновка, устойчивость к вибрациям и перепадам температур.
Компактный форм‑фактор. Габариты 78×69 мм позволяют использовать модуль в плотных конструктивах и многомодульных стендах.
Качественная разводка. Заводская трассировка дифференциальных пар, контроль импеданса, минимизация перекрёстных помех и джиттера для стабильной работы на высоких частотах.
Поддержка нескольких опорных тактовых сигналов. Наличие 5 референсных тактовых входов (GBTCLK0–4) для гибкой синхронизации с разными FPGA‑архитектурами.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	FP2516
Тип модуля	FMC+ (VITA 57.4, коннектор ASP‑134488‑01)
Оптические интерфейсы	2×QSFP‑DD (до 200 Гбит/с на порт)
Конфигурация линий	8×TX + 8×RX на каждый порт
Суммарная пропускная способность	До 400 Гбит/с
Питание	3,3 В (через FMC+)
Форм‑фактор	78×69 мм
Температурный диапазон	−40…+85 °C
Особенности	Два канала 200G, FMC+ с расширенными высокоскоростными линиями, промышленное исполнение, без FPGA/MAC, только оптические трансиверы и интерфейсы, поддержка нескольких опорных тактовых сигналов

Области применения
Телекоммуникации и сетевые прототипы. Разработка коммутаторов, маршрутизаторов, сетевых ускорителей, аппаратных фильтров и классификаторов трафика на FPGA.
ЦОД и высокопроизводительные сети. Реализация высокоскоростных каналов связи между серверами, СХД и сетевыми устройствами, мониторинг трафика, зеркалирование линков.
Измерительные и тестовые стенды. Захват и анализ высокоскоростного трафика, проверка задержек, потерь пакетов, качества линков и стабильности работы на 200G.
Системы мониторинга и телеметрии. Сбор и передача больших объёмов данных в реальном времени, агрегация потоков с множества источников.
Прототипы радиоэлектронного оборудования. Моделирование и тестирование высокоскоростных интерфейсов, отладка IP‑ядер для сериализации, FEC, кодирования и синхронизации.
Учебные и исследовательские проекты. Изучение высокоскоростных оптических интерфейсов, AXI‑Stream, конвейеров обработки пакетов, реализации MAC и FEC на FPGA.

Поддержка и интеграция
Модуль рассчитан на работу в составе FPGA‑системы (Vivado/Vitis) с использованием готовых IP‑блоков и референсных дизайнов:
IP‑ядра высокоскоростной сериализации. Поддержка GTH/GTM‑трансиверов, выравнивания полос, синхронизации, восстановления тактового сигнала (CDR).
IP для FEC и кодирования. Готовые блоки для коррекции ошибок, 64b/66b, 128b/130b и других протоколов канального уровня.
Референсные проекты. Примеры инициализации QSFP‑DD, проверки линков, передачи тестовых пакетов, анализа ошибок и пропускной способности.
Средства отладки. Логический анализатор (ILA), контрольные точки, временные диаграммы, анализ качества сигналов и ошибок линка.
Документация. Схемы модуля, распиновка FMC+, рекомендации по проектированию базовой платы, примеры сценариев тестирования и инициализации, таблицы временных параметров и допусков.
Для старта рекомендуется подключить FP2516 к совместимой FPGA‑плате (UltraScale+/Versal с поддержкой FMC+), загрузить референсный проект для проверки линков QSFP‑DD, затем отработать типовые сценарии передачи тестовых кадров и анализа ошибок.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль FP2516;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема модуля, распиновка FMC+, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Оптические трансиверы (встроены в QSFP‑DD), кабели/патч‑корды, SFP/QSFP‑модули, осциллограф, логический анализатор, базовая FPGA‑плата, ПК с Vivado/Vitis в комплект не входят.

Дополнительные аксессуары для полноценной работы
FPGA‑плата с FMC+. Например, на базе Xilinx UltraScale+ или Versal, поддерживающая интерфейс VITA 57.4.
Оптические кабели и трансиверы QSFP‑DD. Патч‑корды и модули под требуемую дальность и тип волокна (SM/MM).
Осциллограф и логический анализатор. Для контроля высокоскоростных сигналов, проверки качества фронтов, анализа джиттера и временных диаграмм.
Хост‑ПК с Vivado и Vitis. Для проектирования, отладки и загрузки конфигурации FPGA.
Источник питания. Для базовой платы (питание FP2516 берётся с FMC+).
Тестовые генераторы трафика. Для внешнего контроля пропускной способности, задержек, потерь и ошибок.

Почему стоит использовать FP2516 для высокоскоростных задач
FP2516 оптимален, когда требуется быстро развернуть два канала по 200 Гбит/с в FPGA‑системе без проектирования собственной платы с высокоскоростной трассировкой: модуль даёт готовые оптические интерфейсы, промышленную надёжность и совместимость со стандартом FMC+. Для студентов и преподавателей это удобный инструмент для изучения высокоскоростных интерфейсов и реализации MAC/FEC на FPGA. Для инженеров — практичное решение для прототипов сетевого оборудования, стендов тестирования трафика и измерительных систем.
