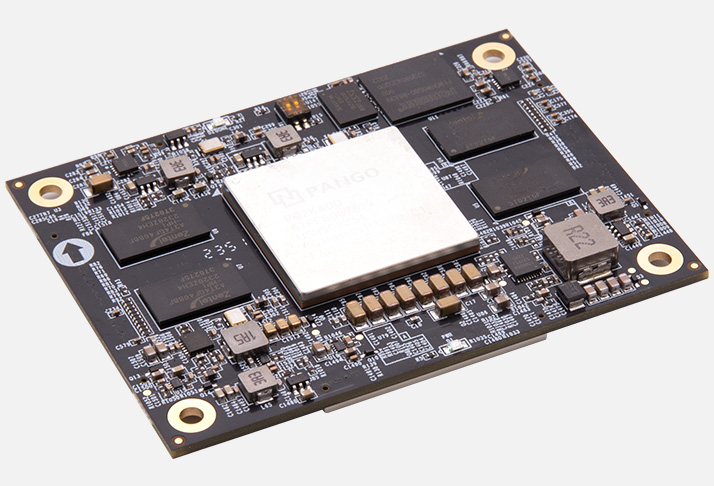

Системный модуль K400

Системный модуль K400 построен на чипе PG2K400 серии Kosmo‑2 — это компактная платформа для встраиваемых решений с упором на баланс производительности и гибкости. В отличие от Zynq‑решений (вроде P390), здесь ставка сделана на современную память DDR4 и развитую высокоскоростную периферию, а в отличие от K401 — на более компактный набор интерфейсов при сохранении архитектуры SOPC (System on Programmable Chip).

По сравнению с SoM на классических процессорах K400 даёт возможность аппаратной акселерации и параллельной обработки прямо на кристалле. По сравнению с дискретными сборками модуль поставляется как законченное изделие с проверенными характеристиками, распиновками и референсными проектами, что снижает риски при интеграции. Основное преимущество K400 — готовое ядро устройства с современной памятью и промышленным исполнением, позволяющее быстро перейти к разработке собственной несущей платы и внешних интерфейсов.

Основные преимущества
Современная память. 2 ГБ DDR4 обеспечивает высокую пропускную способность для буферизации потоков, видеообработки и алгоритмов с интенсивным доступом к памяти.
Гибкие варианты хранения. eMMC 8 ГБ для ОС и данных плюс флэш‑память OSPI 256 МБ для загрузчиков и быстрого старта.
Архитектура SOPC. Позволяет совмещать программные алгоритмы и аппаратные ускорители на одном кристалле, повышая общую эффективность системы.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка подходят для жёстких условий эксплуатации.
Компактный форм‑фактор SoM. Модуль рассчитан на установку на несущую плату, что ускоряет разработку конечных устройств и повышает повторяемость сборки.
Зрелая поддержка разработки. Готовые BSP, референсные проекты и документация упрощают старт и снижают риски при интеграции.
Развитая периферия. Набор стандартных интерфейсов (GPIO, I2C, SPI, UART и др.) позволяет сразу реализовать ключевые функции без сложных доработок.

Технические характеристики

Параметр	Значение
Производитель	PangoMicro
Модель	K400
Система на кристалле	PG2K400 (серия Kosmo‑2, SOPC)
Память	2 ГБ DDR4 SDRAM
Накопитель	eMMC 8 ГБ
Флэш‑память	OSPI 256 МБ
Интерфейсы	GPIO, I2C, SPI, UART и другие высокоскоростные линии (в зависимости от конфигурации несущей платы)
Форм‑фактор	SoM (для установки на несущую плату)
Питание	Типовое 12 В DC (стабилизированные напряжения формируются на модуле/плате)
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	SOPC‑архитектура, современная DDR4‑память, гибкая система хранения, совместимость с референсными BSP, готовность к встраиванию в кастомные платы

Области применения
Встраиваемые контроллеры и системы управления. Реализация алгоритмов управления, сбор данных с датчиков, интеграция с полевыми шинами и интерфейсами.
Автоматизация и промышленные системы. Управление технологическими процессами, логирование, сетевые сервисы, взаимодействие с исполнительными устройствами.
Видеообработка и мультимедийные задачи. Буферизация видеопотоков, аппаратная акселерация, вывод на дисплеи, работа с камерами.
Измерительные и тестовые устройства. Синхронный захват данных, анализ сигналов, передача результатов по сети, хранение логов.
Учебные и исследовательские стенды. Изучение SOPC‑архитектур, принципов акселерации вычислений, работы с высокоскоростной памятью и встраиваемыми интерфейсами.
Серийные устройства. Использование K400 как готового ядра изделия для сокращения сроков разработки и повышения повторяемости.

Поддержка и интеграция
Модуль K400 рассчитан на разработку с использованием типовых средств проектирования и BSP:
BSP и референсные проекты. Готовые пакеты поддержки плат, примеры инициализации памяти, работы с eMMC и флэш‑памятью, базовыми интерфейсами.
Средства отладки. Логический анализатор, контрольные точки, временные диаграммы, анализ задержек и пропускной способности.
Документация. Схемы, распиновки разъёмов, рекомендации по согласованию линий, примеры сценариев тестирования и инициализации.
Инструменты разработки. Стандартные среды для компиляции, загрузки образов и отладки приложений под целевую архитектуру.
Для старта нужно: спроектировать несущую плату (или использовать референсную), подать питание, подключить интерфейсы, загрузить образ ОС и референсный проект, проверить базовые сценарии (запуск ОС, доступ к памяти и накопителям, работа интерфейсов).

Комплект поставки (стандартный)
В стандартный комплект входят:
системный модуль K400;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновки, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (BSP, примеры инициализации, работы с памятью, накопителями и интерфейсами).
Несущая плата, блок питания, кабели, измерительные приборы, ПК для разработки в комплект не входят.

Дополнительные аксессуары для полноценной работы
Несущая плата (carrier board). Либо референсная, либо собственная разработка под требуемые разъёмы и интерфейсы.
Блок питания 12 В. Стабильный источник с запасом по току.
Кабели и адаптеры. Переходники, кабели для отладки, Ethernet‑кабели и т. п.
Хост‑ПК для разработки. Для компиляции, отладки и загрузки образов.
Измерительные приборы. Осциллограф, логический анализатор — для проверки сигналов и временных диаграмм.

Почему стоит использовать K400 для разработки и серийных изделий
K400 позволяет вынести в готовый модуль вычислительное ядро с современной памятью, флэш‑хранилищем и SOPC‑архитектурой, сосредоточившись на разработке несущей платы и внешних интерфейсов. Для инженеров это способ ускорить вывод изделия на рынок и повысить повторяемость сборки. Для разработчиков встраиваемых систем K400 удобен как готовое ядро для задач, где важны баланс производительности, гибкость и промышленная надёжность. Для преподавателей и студентов модуль полезен для изучения SOPC‑архитектур и принципов построения встраиваемых систем.
