Системный модуль P22

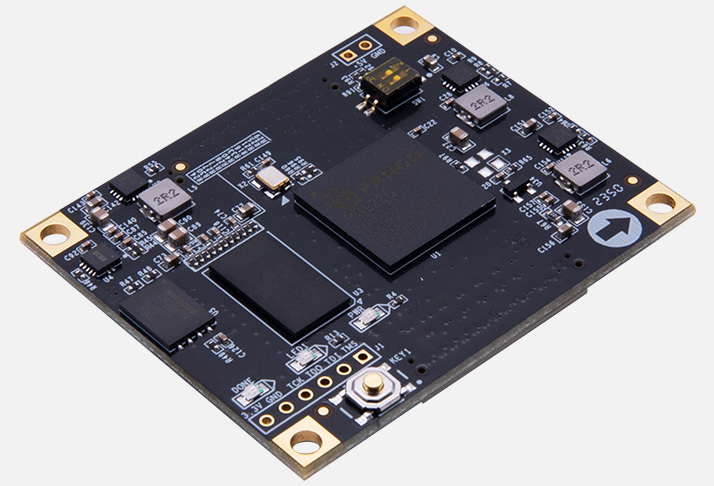

Системный модуль P22 (производитель — Alinx) — это полноценная FPGA‑платформа для разработки, прототипирования и внедрения цифровых систем. В основе — ПЛИС Xilinx Artix‑7 XC7A200T (самая производительная в линейке Artix‑7), которая даёт хороший баланс между логической ёмкостью, быстродействием и энергопотреблением. Модуль поставляется как законченная плата‑носитель, на которую можно устанавливать дополнительные модули (в том числе FMC‑модули АЦП/ЦАП, интерфейсные платы и т. п.) и сразу запускать проекты по цифровой обработке сигналов, SDR, управлению и автоматизации.

По сравнению с «чистыми» платами ПЛИС без развитой периферии P22 даёт сразу всю необходимую инфраструктуру: память, интерфейсы, питание и разъёмы. По сравнению с одноплатными компьютерами (Raspberry Pi, Odroid и т. п.) P22 ориентирован не на ОС и приложения, а на аппаратную реализацию алгоритмов с детерминированными задержками и параллелизмом на уровне логики. По сравнению с более дорогими платформами на Kintex‑7/UltraScale P22 закрывает большинство задач прототипирования и обучения, оставаясь экономически эффективным решением.

Основное преимущество P22 — готовая FPGA‑система с высокой вычислительной плотностью и развитой периферией, позволяющая быстро подключать внешние модули (включая FMC) и реализовывать сложные алгоритмы обработки на ПЛИС.

Основные преимущества
Высокая ёмкость ПЛИС. XC7A200T даёт достаточно логических ячеек и DSP‑блоков для реализации сложных алгоритмов ЦОС, фильтров, БПФ, демодуляции и т. д.
Развитая периферия. HDMI, Ethernet, USB, GPIO, FMC LPC — можно сразу подключать источники видео, сети, внешние модули и датчики.
Оперативная память DDR3 2 ГБ. Позволяет буферизировать большие потоки данных, реализовывать очереди, FIFO, кэширование и передачу данных между блоками.
Поддержка FMC LPC. Совместимость с модулями АЦП/ЦАП и интерфейсными платами (FL2121, AN9238, FH9656, ADC‑FMC и др.) делает P22 универсальной платформой для многоканальных измерительных и ВЧ‑систем.
Промышленный температурный диапазон. −40…+85 °C — подходит для жёстких условий эксплуатации.
Компактные габариты и типовая конструкция. Удобно размещать в стендах, лабораторных макетах и корпусах.
Зрелая поддержка под Vivado. Готовые шаблоны проектов, временные ограничения, примеры инициализации памяти и интерфейсов.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	P22
ПЛИС	Xilinx Artix‑7 XC7A200T‑1FGG676C
Логические ячейки	~218 000
DSP‑блоки	~740
BRAM	~13 Mb
Память	2 GB DDR3 (16‑bit, 1600 MT/s)
Интерфейсы	HDMI (выход), Ethernet 1 Gbps, USB (для отладки/питания), GPIO, I2C, SPI, UART
FMC	FMC LPC (VITA 57.1) для подключения модулей АЦП/ЦАП/интерфейсов
Тактирование	Кварцевый генератор + вход внешнего такта
Питание	12 В DC (через разъём), стабилизированные напряжения на плате
Форм‑фактор	Типовая плата под стандартные крепления, габариты ~145×100 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Совместимые модули	FMC‑модули: AN9238, AN706, FL2121, FH9656, ADC‑FMC, XTS‑FMC и др.
Особенности	Детерминированная обработка, параллелизм на уровне логики, поддержка высокоскоростных интерфейсов, готовая к интеграции в стенды

Области применения
Цифровая обработка сигналов и ЦОС. Реализация фильтров, БПФ, корреляторов, демодуляторов и других алгоритмов с жёсткими требованиями к задержкам и параллелизму.
SDR и ВЧ‑системы. Приём и обработка сигналов с внешних АЦП‑модулей, формирование и передача сигналов через ЦАП‑модули, прототипирование трактов приёма/передачи.
Многоканальные измерительные системы. Работа с модулями AN9238/AN706/FL2121 для синхронной оцифровки, анализа трёхфазных сигналов, вибраций, тензометрии.
Автоматизация и управление. Реализация контроллеров, ПИД‑регуляторов, интерфейсов к датчикам и исполнительным устройствам с детерминированным откликом.
Учебные и лабораторные работы. Изучение ПЛИС, HDL‑языков, конвейеризации, работы с памятью, FMC и высокоскоростными интерфейсами.
Прототипирование промышленных устройств. Быстрая проверка концепций, отработка интерфейсов, верификация алгоритмов перед переходом к серийной разработке.
Видео и мультимедиа‑задачи. Обработка видеопотока, генерация тестовых изображений, вывод на HDMI, работа с внешними камерами и кодеками.
Сетевые приложения. Реализация протоколов, обработка пакетов, сетевые интерфейсы, взаимодействие с внешними системами по Ethernet.

Поддержка и интеграция
Модуль P22 рассчитан на разработку в Vivado:
Vivado Design Suite. Для проектирования логики, трассировки, временных ограничений, отладки и генерации bitstream.
Временные ограничения (SDC). Готовые шаблоны для DDR3, FMC, высокоскоростных интерфейсов и синхронизации.
IP‑ядра и блоки. Поддержка готовых IP для Ethernet, HDMI, памяти, интерфейсов ввода‑вывода и т. п.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и пропускной способности.
Референсные проекты. Примеры инициализации DDR3, работы с FMC, захвата/вывода данных, простых алгоритмов ЦОС и взаимодействия с внешними модулями.
Документация и BSP. Схемы, распиновки, рекомендации по согласованию линий, примеры сценариев тестирования и инициализации.
Для старта достаточно подать питание 12 В, подключить ПК по USB/Ethernet, открыть Vivado, загрузить референсный проект (например, инициализация памяти + простой поток данных через FMC) и проверить базовые сценарии: инициализацию DDR3, работу FMC, захват/передачу данных, вывод тестового изображения на HDMI.

Комплект поставки (стандартный)
В стандартный комплект входят:
системный модуль P22;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновки интерфейсов, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для инициализации памяти, работы с FMC, простых алгоритмов ЦОС, вывода на HDMI).
Блок питания, кабели, FMC‑модули (АЦП/ЦАП), осциллограф, генератор сигналов, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. Стабильный источник питания с запасом по току для питания платы и подключаемых модулей.
FMC‑модули. Например, AN9238 (АЦП), FH9656 (ЦАП), ADC‑FMC — для расширения функционала по приёму/передаче сигналов.
Генератор тестовых сигналов. Для проверки трактов приёма и передачи, калибровки и тестирования характеристик.
Осциллограф и анализатор спектра. Для контроля аналоговых и цифровых сигналов, проверки синхронизации и качества передачи данных.
Кабели и адаптеры. HDMI, Ethernet, USB, SMA и другие для подключения периферии и измерительных приборов.
Хост‑ПК с Vivado. Для проектирования, отладки и загрузки конфигурации в ПЛИС.
Измерительные приборы. Для проверки временных диаграмм, задержек, пропускной способности и стабильности работы.
Почему стоит использовать P22 для прототипирования и промышленных задач
P22 позволяет вынести «тяжёлые» вычислительные задачи (фильтрация, БПФ, демодуляция, управление) на аппаратный уровень ПЛИС и получить детерминированные задержки и высокую пропускную способность. Для инженеров это способ быстро проверить алгоритмы и интерфейсы без разработки собственной платы. Для преподавателей и студентов P22 удобен для изучения ПЛИС, работы с памятью, высокоскоростными интерфейсами и интеграции с внешними модулями.
