Модуль P25G

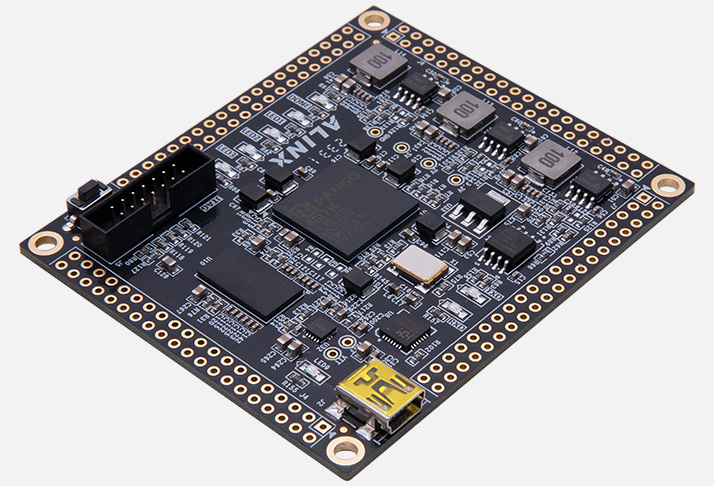

Модуль P25G (производитель — Alinx) — это высокопроизводительная FPGA‑платформа на базе семейства Kintex‑7 (микросхема XC7K250T). В отличие от решений на Artix‑7, Kintex‑7 даёт существенно больше DSP‑блоков и более высокую тактовую частоту, что критично для ресурсоёмких задач ЦОС: БПФ большого размера, свёрток, многоканальной фильтрации, демодуляции сложных сигналов и т. п.

Модуль выполнен как самостоятельная плата‑носитель с развитой периферией и возможностью установки дополнительных модулей через FMC (HPC и LPC). Это делает P25G универсальным решением для прототипирования приёмных и передающих трактов, измерительных стендов, а также для учебных проектов, где требуется максимальная вычислительная плотность на ПЛИС.

По сравнению с системным модулем P22 на Artix‑7 P25G заметно мощнее по DSP и общей логической ёмкости, лучше подходит для «тяжёлых» алгоритмов ЦОС и многоканальных систем. По сравнению с более простыми платами без FMC P25G позволяет гибко расширять функционал за счёт внешних модулей АЦП/ЦАП. По сравнению с одноплатными компьютерами P25G ориентирован на детерминированную аппаратную обработку с параллелизмом на уровне логики, а не на работу под ОС.

Основное преимущество P25G — высокая вычислительная мощность ПЛИС Kintex‑7 в сочетании с готовой инфраструктурой (память, интерфейсы, FMC), что позволяет сразу переходить к реализации сложных алгоритмов без разработки собственной платы.

Основные преимущества
Высокая вычислительная плотность. XC7K250T даёт существенно больше логических ячеек и DSP‑блоков по сравнению с Artix‑7 — оптимально для сложных алгоритмов ЦОС.
Развитая память. 2 ГБ DDR3 позволяет буферизировать большие потоки данных, реализовывать длинные очереди, кэширование и передачу между блоками обработки.
Гибкое расширение через FMC. Наличие FMC HPC и LPC даёт возможность подключать высокоскоростные модули АЦП/ЦАП, сетевые интерфейсы, видеомодули и т. д.
Готовые высокоскоростные интерфейсы. Gigabit Ethernet, USB, GPIO, I2C, SPI, UART — можно сразу строить законченные стенды и системы.
Промышленный температурный диапазон. −40…+85 °C — подходит для жёстких условий эксплуатации.
Компактные габариты и типовая конструкция. Удобно размещать в лабораторных макетах, стендах и корпусах.
Зрелая поддержка под Vivado. Готовые шаблоны временных ограничений, примеры инициализации памяти и работы с FMC.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	P25G
ПЛИС	Xilinx Kintex‑7 XC7K250T‑2FFG900C
Логические ячейки	~242 000
DSP‑блоки	~840
BRAM	~36 Mb
Память	2 GB DDR3 (16‑bit, 1600 MT/s)
Интерфейсы	Gigabit Ethernet, USB (для отладки/питания), GPIO, I2C, SPI, UART
FMC	FMC HPC + FMC LPC (VITA 57.1) для подключения модулей АЦП/ЦАП/интерфейсов
Тактирование	Кварцевый генератор + вход внешнего такта
Питание	12 В DC (через разъём), стабилизированные напряжения на плате
Форм‑фактор	Типовая плата под стандартные крепления, габариты ~150×110 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Совместимые модули	FMC‑модули: AN9238 (АЦП), FH9656 (ЦАП), ADC‑FMC, XTS‑FMC и др.
Особенности	Детерминированная обработка, параллелизм на уровне логики, поддержка высокоскоростных интерфейсов, готовая к интеграции в стенды

Области применения
Цифровая обработка сигналов и ЦОС. Реализация ресурсоёмких алгоритмов: многоканальные фильтры, БПФ большого размера, корреляторы, демодуляторы сложных видов модуляции.
SDR и ВЧ‑системы. Приём и обработка сигналов с внешних АЦП‑модулей, формирование и передача сигналов через ЦАП‑модули, прототипирование трактов приёма/передачи.
Многоканальные измерительные системы. Работа с модулями AN9238/AN706/FL2121 для синхронной оцифровки, анализа трёхфазных сигналов, вибраций, тензометрии.
Автоматизация и управление. Реализация высокоскоростных контроллеров, ПИД‑регуляторов, интерфейсов к датчикам и исполнительным устройствам с детерминированным откликом.
Учебные и лабораторные работы. Изучение ПЛИС, HDL‑языков, конвейеризации, работы с памятью, FMC и высокоскоростными интерфейсами на более мощной платформе.
Прототипирование промышленных устройств. Быстрая проверка концепций, отработка интерфейсов, верификация алгоритмов перед переходом к серийной разработке.
Сетевые приложения. Реализация протоколов, обработка пакетов, сетевые интерфейсы, взаимодействие с внешними системами по Gigabit Ethernet.
Видео и мультимедиа‑задачи. Обработка видеопотока, генерация тестовых изображений, работа с внешними камерами и кодеками.

Поддержка и интеграция
Модуль P25G рассчитан на разработку в Vivado:
Vivado Design Suite. Для проектирования логики, трассировки, временных ограничений, отладки и генерации bitstream.
Временные ограничения (SDC). Готовые шаблоны для DDR3, FMC HPC/LPC, высокоскоростных интерфейсов и синхронизации.
IP‑ядра и блоки. Поддержка готовых IP для Ethernet, памяти, интерфейсов ввода‑вывода и т. п.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и пропускной способности.
Референсные проекты. Примеры инициализации DDR3, работы с FMC, захвата/передачи данных, простых алгоритмов ЦОС и взаимодействия с внешними модулями.
Документация и BSP. Схемы, распиновки, рекомендации по согласованию линий, примеры сценариев тестирования и инициализации.
Для старта достаточно подать питание 12 В, подключить ПК по USB/Ethernet, открыть Vivado, загрузить референсный проект (например, инициализация памяти + простой поток данных через FMC) и проверить базовые сценарии: инициализацию DDR3, работу FMC HPC/LPC, захват/передачу данных, проверку пропускной способности.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль P25G;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновки интерфейсов, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для инициализации памяти, работы с FMC, простых алгоритмов ЦОС).
Блок питания, кабели, FMC‑модули (АЦП/ЦАП), осциллограф, генератор сигналов, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. Стабильный источник питания с запасом по току для питания платы и подключаемых модулей.
FMC‑модули. Например, AN9238 (АЦП), FH9656 (ЦАП), ADC‑FMC — для расширения функционала по приёму/передаче сигналов.
Генератор тестовых сигналов. Для проверки трактов приёма и передачи, калибровки и тестирования характеристик.
Осциллограф и анализатор спектра. Для контроля аналоговых и цифровых сигналов, проверки синхронизации и качества передачи данных.
Кабели и адаптеры. Ethernet, USB, SMA и другие для подключения периферии и измерительных приборов.
Хост‑ПК с Vivado. Для проектирования, отладки и загрузки конфигурации в ПЛИС.
Измерительные приборы. Для проверки временных диаграмм, задержек, пропускной способности и стабильности работы.

Почему стоит использовать P25G для прототипирования и промышленных задач
P25G позволяет вынести «тяжёлые» вычислительные задачи (многоканальная фильтрация, большие БПФ, демодуляция, управление с жёсткими требованиями к задержкам) на аппаратный уровень ПЛИС и получить детерминированные задержки и высокую пропускную способность. Для инженеров это способ быстро проверить алгоритмы и интерфейсы без разработки собственной платы. Для преподавателей и студентов P25G удобен для изучения ПЛИС на более мощной архитектуре Kintex‑7 и работы с высокоскоростными интерфейсами и внешними модулями.
