Системный модуль P390

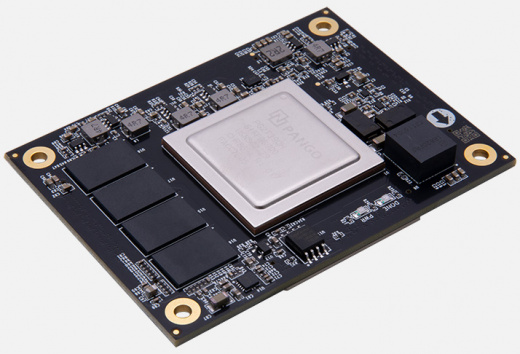

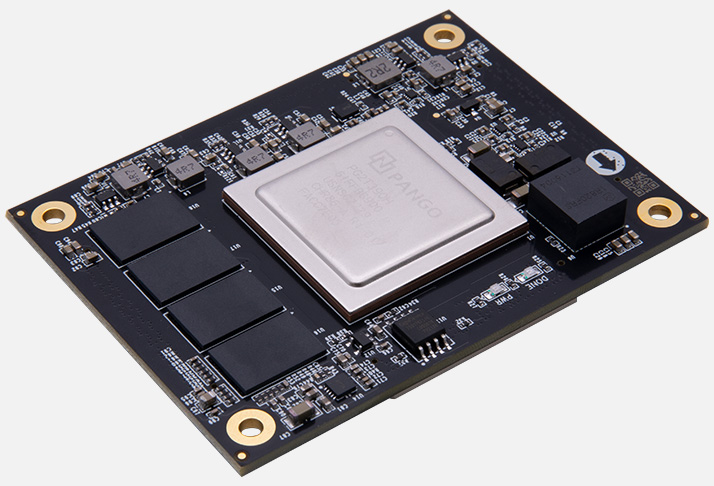

Системный модуль P390 (производитель — Alinx) — это модуль типа «система на модуле» (SoM) на базе гибридного чипа Xilinx Zynq‑7035: в одном кристалле объединены процессорная подсистема (два ядра ARM Cortex‑A9) и программируемая логика (FPGA Artix‑7). Модуль рассчитан на встраивание в кастомные несущие платы, чтобы ускорить разработку конечных устройств и сократить цикл проектирования.

По сравнению с отладочными платами (вроде AX7Z035B) P390 не является готовым стендом — это компонент для интеграции: он даёт всю вычислительную часть (ARM+FPGA, память, накопитель), а периферию и разъёмы реализует разработчик на своей плате. По сравнению с дискретными решениями SoM‑подход позволяет стандартизировать ядро системы и менять только механику и внешние интерфейсы. По сравнению с более простыми FPGA‑модулями P390 даёт полноценную ОС, сетевой стек и детерминированную обработку на FPGA.

Основное преимущество P390 — возможность быстро получить «ядро» устройства с ARM+FPGA и встроить его в собственный форм‑фактор, сохранив промышленный температурный диапазон и развитую периферию.

Основные преимущества
Гибридная архитектура ARM+FPGA. Процессор решает задачи ОС, сетевого стека, интерфейса и логики высокого уровня, FPGA — детерминированную обработку, высокоскоростные интерфейсы и алгоритмы ЦОС.
Встроенная память и накопитель. 2 ГБ DDR3 для буферов и ОС, eMMC 8–16 ГБ для образов, логов и данных — не нужно отдельно подбирать и распаивать эти компоненты.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка под жёсткие условия эксплуатации.
Компактный форм‑фактор и стандартизированные разъёмы. Удобно встраивать в собственные платы, сохраняя повторяемость сборки.
Развитая периферия на модуле. Ethernet, USB, CAN, I2C, SPI, UART и т. п. позволяют сразу реализовать ключевые интерфейсы без сложных доработок.
Зрелая поддержка под Vivado и Vitis. Готовые шаблоны, BSP, референсные проекты и примеры взаимодействия PS–PL.
Гибкость по исполнению. Разные варианты комплектации (eMMC, ревизии, опции питания) под требования проекта.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	P390
Система на кристалле	Xilinx Zynq‑7035 (Cortex‑A9 ×2 + FPGA Artix‑7)
Логические ячейки (FPGA)	~210 000
DSP‑блоки (FPGA)	~360
BRAM (FPGA)	~13 Мб
Память	2 ГБ DDR3 (16‑bit, 1600 MT/s)
Накопитель	eMMC 8–16 ГБ
Интерфейсы	Gigabit Ethernet, USB, CAN, GPIO, I2C, SPI, UART
Форм‑фактор	SoM (модульное исполнение под установку на несущую плату)
Питание	Типовое 12 В DC (стабилизированные напряжения формируются на модуле/плате)
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	ARM+FPGA в одном кристалле, встроенная память и eMMC, детерминированная обработка на FPGA, поддержка Linux/RTOS на ARM, совместимость с референсными BSP

Области применения
Промышленные контроллеры и системы управления. ПИД‑регуляторы, управление приводами, сбор данных с датчиков, обработка на FPGA и высокоуровневая логика на ARM.
Автоматизация и встраиваемые системы. Управление технологическими процессами, логирование, сетевые сервисы, интеграция с полевыми шинами (CAN и др.).
Измерительные и тестовые устройства. Синхронный захват данных, буферизация, анализ сигналов, передача результатов по сети, визуализация.
Системы на базе SDR и ВЧ‑трактов. Если на несущей плате есть FMC/HPC‑слот или высокоскоростные линии, можно подключать внешние АЦП/ЦАП и RF‑модули, а обработку вести на FPGA.
Встраиваемые вычислители для транспорта и спецтехники. Работа в широком температурном диапазоне, устойчивость к вибрациям, наличие CAN и Ethernet.
Учебные и исследовательские стенды. Изучение Zynq, разделения задач между PS и PL, работы с Linux, HDL‑языками и встраиваемыми интерфейсами.
Серийные устройства. SoM‑модуль как готовое ядро изделия, чтобы сократить сроки разработки и повысить повторяемость.

Поддержка и интеграция
Модуль P390 рассчитан на разработку в Vivado (для FPGA) и Vitis (для ARM):
Vivado Design Suite. Проектирование логики FPGA, временные ограничения (SDC), IP‑ядра, трассировка, отладка через ILA.
Vitis Platform/Application. Создание загрузочных образов, запуск Linux/RTOS, разработка приложений на ARM, организация взаимодействия PS–PL по AXI.
BSP и референсные проекты. Готовые пакеты поддержки плат, примеры инициализации памяти, работы с eMMC, Ethernet, CAN, USB и периферией.
Средства отладки. Логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек AXI и пропускной способности.
Документация. Схемы, распиновки разъёмов, рекомендации по согласованию линий, примеры сценариев тестирования.
Для старта нужно: спроектировать несущую плату (или использовать референсную), подать питание, подключить интерфейсы, загрузить образ ОС и референсный проект, проверить базовые сценарии (запуск Linux, доступ к памяти, работа интерфейсов).

Комплект поставки (стандартный)
В стандартный комплект входят:
системный модуль P390;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновки, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑ и Vitis‑проекты, BSP для Linux, примеры взаимодействия PS–PL, работы с интерфейсами).
Несущая плата, блок питания, кабели, измерительные приборы, ПК с Vivado/Vitis в комплект не входят.

Дополнительные аксессуары для полноценной работы
Несущая плата (carrier board). Либо референсная, либо собственная разработка под требуемые разъёмы и интерфейсы.
Блок питания 12 В. Стабильный источник с запасом по току.
Кабели и адаптеры. Ethernet, USB, CAN‑адаптеры, переходники для отладки.
Хост‑ПК с Vivado и Vitis. Для проектирования, отладки и загрузки конфигурации.
Измерительные приборы. Осциллограф, логический анализатор, CAN‑анализатор — для проверки сигналов и временных диаграмм.

Почему стоит использовать P390 для разработки и серийных изделий
P390 позволяет вынести всю вычислительную «начинку» (ARM, FPGA, память, eMMC) в готовый модуль и сосредоточиться на разработке несущей платы и внешних интерфейсов. Для инженеров это способ ускорить вывод изделия на рынок и повысить повторяемость сборки. Для разработчиков встраиваемых систем P390 удобен как готовое ядро контроллера с промышленным исполнением и поддержкой Linux. Для преподавателей и студентов модуль полезен для изучения Zynq и принципов встраиваемых гибридных систем.
