Модуль P50

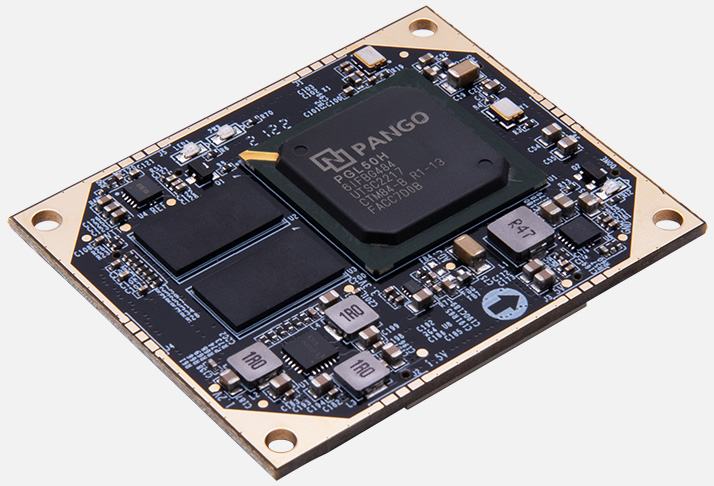

Модуль P50 (производитель — Alinx) — это топовая FPGA‑платформа линейки, построенная на кристалле Xilinx Virtex‑7 XC7V585T. По сравнению с Kintex‑7 (как в P25G) и тем более Artix‑7 (P22) Virtex‑7 даёт существенно больше логических ресурсов, DSP‑блоков и высокоскоростных трансиверов, а также улучшенные характеристики по задержкам и детерминизму. Это делает P50 оптимальным выбором для самых «тяжёлых» задач: многоканальной ЦОС в реальном времени, высокоскоростной передачи данных, прототипирования приёмо‑передающих трактов с жёсткими требованиями к синхронизации.

По сравнению с P25G модуль P50 заметно мощнее по логической ёмкости и количеству высокоскоростных интерфейсов, лучше подходит для систем с несколькими FMC‑модулями и 10 Гбит/с Ethernet. По сравнению с автономными измерительными системами P50 позволяет реализовать пользовательскую обработку на ПЛИС с минимальной задержкой и полной гибкостью архитектуры. По сравнению с решениями на CPU/GPU P50 обеспечивает параллельную обработку на уровне логики и детерминированные временные характеристики.

Основное преимущество P50 — максимальная вычислительная плотность и пропускная способность в форм‑факторе законченной платы‑носителя, готовой к установке в стенд или корпус и быстрой интеграции с внешними модулями.

Основные преимущества
Максимальная вычислительная мощность. XC7V585T даёт очень высокую плотность логических ячеек и DSP‑блоков — оптимально для сложных многоканальных алгоритмов ЦОС, больших БПФ, свёрток, демодуляции и т. п.
Развитая память. 4 ГБ DDR3 позволяют буферизировать большие потоки данных, реализовывать длинные очереди, кэширование, хранение эталонных сигналов и передачу между блоками обработки.
Гибкое расширение через FMC. Два слота FMC HPC (VITA 57.1) позволяют одновременно подключать несколько высокоскоростных модулей АЦП/ЦАП, сетевых интерфейсов или видеомодулей.
Высокоскоростные интерфейсы. 10 GbE (SFP+) даёт возможность передавать данные на высокой скорости и строить распределённые измерительные системы.
Готовые интерфейсы. Gigabit/10 Gb Ethernet, USB, GPIO, I2C, SPI, UART — можно сразу строить законченные стенды и системы.
Промышленный температурный диапазон. −40…+85 °C — подходит для жёстких условий эксплуатации.
Компактные габариты и типовая конструкция. Удобно размещать в лабораторных макетах, стендах и корпусах.
Зрелая поддержка под Vivado. Готовые шаблоны временных ограничений, примеры инициализации памяти, работы с FMC и высокоскоростными трансиверами.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	P50
ПЛИС	Xilinx Virtex‑7 XC7V585T‑2FFG1761C
Логические ячейки	~585 000
DSP‑блоки	~2 800
BRAM	~62 Mb
Память	4 GB DDR3 (16‑bit, 1600 MT/s)
Интерфейсы	10 GbE (SFP+), Gigabit Ethernet, USB (для отладки/питания), GPIO, I2C, SPI, UART
FMC	2×FMC HPC (VITA 57.1) для подключения модулей АЦП/ЦАП/интерфейсов
Тактирование	Кварцевый генератор + вход внешнего такта + распределение тактовых сигналов для синхронизации модулей
Питание	12 В DC (через разъём), стабилизированные напряжения на плате
Форм‑фактор	Типовая плата под стандартные крепления, габариты ~170×120 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Совместимые модули	FMC‑модули: AN9238 (АЦП), FH9656 (ЦАП), ADC‑FMC, XTS‑FMC и др.
Особенности	Детерминированная обработка, параллелизм на уровне логики, поддержка высокоскоростных трансиверов и нескольких FMC, готовая к интеграции в стенды

Области применения
Цифровая обработка сигналов и ЦОС. Реализация ресурсоёмких алгоритмов: многоканальные фильтры, большие БПФ, корреляторы, демодуляторы сложных видов модуляции, свёртки.
SDR и ВЧ‑системы. Приём и обработка сигналов с нескольких АЦП‑модулей, формирование и передача сигналов через ЦАП‑модули, прототипирование трактов приёма/передачи с жёсткими временными требованиями.
Многоканальные измерительные системы. Работа с несколькими модулями AN9238/AN706/FL2121 для синхронной оцифровки, анализа трёхфазных сигналов, вибраций, тензометрии, антенных решёток.
Телекоммуникации и сетевые приложения. Реализация протоколов, обработка пакетов, сетевые интерфейсы 10 GbE, взаимодействие с внешними системами, тестирование и верификация.
Радиолокация и локационные системы. Обработка эхо‑сигналов, корреляционная обработка, формирование диаграмм направленности, прототипирование алгоритмов обнаружения.
Автоматизация и управление. Реализация высокоскоростных контроллеров, ПИД‑регуляторов, интерфейсов к датчикам и исполнительным устройствам с детерминированным откликом.
Учебные и лабораторные работы. Изучение ПЛИС Virtex‑7, HDL‑языков, конвейеризации, работы с памятью, FMC HPC и высокоскоростными трансиверами.
Прототипирование промышленных устройств. Быстрая проверка концепций, отработка интерфейсов, верификация алгоритмов перед переходом к серийной разработке.

Поддержка и интеграция
Модуль P50 рассчитан на разработку в Vivado:
Vivado Design Suite. Для проектирования логики, трассировки, временных ограничений, отладки и генерации bitstream.
Временные ограничения (SDC). Готовые шаблоны для DDR3, FMC HPC, высокоскоростных трансиверов 10 GbE и синхронизации.
IP‑ядра и блоки. Поддержка готовых IP для Ethernet (в том числе 10 Gb), памяти, интерфейсов ввода‑вывода и т. п.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и пропускной способности.
Референсные проекты. Примеры инициализации DDR3, работы с двумя FMC HPC, захвата/передачи данных, простых алгоритмов ЦОС и взаимодействия с внешними модулями.
Документация и BSP. Схемы, распиновки, рекомендации по согласованию линий, примеры сценариев тестирования и инициализации.
Для старта достаточно подать питание 12 В, подключить ПК по USB/Ethernet, открыть Vivado, загрузить референсный проект (например, инициализация памяти + простой поток данных через один FMC + передача по 10 GbE) и проверить базовые сценарии: инициализацию DDR3, работу FMC HPC, захват/передачу данных, проверку пропускной способности 10 GbE.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль P50;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновки интерфейсов, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для инициализации памяти, работы с FMC HPC, простых алгоритмов ЦОС, передачи данных по 10 GbE).
Блок питания, кабели, FMC‑модули (АЦП/ЦАП), SFP+‑трансиверы, осциллограф, генератор сигналов, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. Стабильный источник питания с запасом по току для питания платы и подключаемых модулей.
FMC‑модули. Например, AN9238 (АЦП), FH9656 (ЦАП), ADC‑FMC — для расширения функционала по приёму/передаче сигналов.
SFP+‑трансивер. Для работы интерфейса 10 GbE и построения высокоскоростных сетевых соединений.
Генератор тестовых сигналов. Для проверки трактов приёма и передачи, калибровки и тестирования характеристик.
Осциллограф и анализатор спектра. Для контроля аналоговых и цифровых сигналов, проверки синхронизации и качества передачи данных.
Кабели и адаптеры. Ethernet, USB, SMA и другие для подключения периферии и измерительных приборов.
Хост‑ПК с Vivado. Для проектирования, отладки и загрузки конфигурации в ПЛИС.
Измерительные приборы. Для проверки временных диаграмм, задержек, пропускной способности и стабильности работы.

Почему стоит использовать P50 для прототипирования и промышленных задач
P50 позволяет вынести самые ресурсоёмкие вычислительные задачи (многоканальная фильтрация, большие БПФ, демодуляция, корреляционная обработка, передача по 10 GbE) на аппаратный уровень ПЛИС и получить детерминированные задержки и максимальную пропускную способность. Для инженеров это способ быстро проверить алгоритмы и интерфейсы без разработки собственной платы. Для преподавателей и студентов P50 удобен для изучения ПЛИС на архитектуре Virtex‑7 и работы с высокоскоростными интерфейсами, несколькими FMC и 10 Гбит/с сетью.
